Cảm biến vị trí trục cam: Cấu tạo, chức năng và nguyên lý làm việc

Cảm biến vị trí trục cam là bộ phận quan trọng trong hệ thống động cơ ô tô, giúp điều khiển quá trình đánh lửa và phun nhiên liệu chính xác. Bài viết sẽ cung cấp thông tin chi tiết về vị trí lắp đặt, cấu tạo, nguyên lý hoạt động, dấu hiệu hư hỏng và cách kiểm tra cảm biến này.

Cảm biến trục cam là gì?

Cảm biến vị trí trục cam (Camshaft Position Sensor) là thiết bị cảm biến điện tử có chức năng giám sát vị trí và tốc độ quay của trục cam. Thông qua đó, cảm biến gửi tín hiệu về cho hộp điều khiển trung tâm ECU để điều phối chính xác thời điểm phun nhiên liệu và đánh lửa cho động cơ.

Thiết bị này giúp đảm bảo quá trình vận hành của động cơ được diễn ra trơn tru, hiệu suất cao và tiết kiệm nhiên liệu. Nếu cảm biến trục cam gặp trục trặc, xe có thể khởi động khó, hoạt động không ổn định hoặc báo lỗi động cơ trên bảng đồng hồ.

Chi tiết cấu tạo cảm biến vị trí trục cam

Cảm biến vị trí trục cam được cấu tạo từ các bộ phận chính sau:

• Cuộn dây từ (cuộn cảm): Tạo ra tín hiệu điện khi từ trường thay đổi do chuyển động của trục cam.
• Nam châm vĩnh cửu: Tạo ra từ trường ổn định để cảm biến hoạt động hiệu quả.
• Vỏ bảo vệ và chân cắm: Giúp kết nối cảm biến với hệ thống điện của xe và bảo vệ linh kiện bên trong khỏi tác động bên ngoài.
• Bánh răng đồng bộ hoặc đĩa tín hiệu: Gắn trên trục cam, có các răng hoặc khe hở để tạo tín hiệu khi quay qua cảm biến.

Tùy vào loại cảm biến, sẽ có hai dạng phổ biến: cảm biến Hall và cảm biến từ tính (magnetic). Mỗi loại có cấu tạo và nguyên lý riêng nhưng đều hướng đến mục tiêu chung là cung cấp tín hiệu chính xác cho ECU.

Nguyên lý hoạt động của cảm biến vị trí trục cam

Cảm biến vị trí trục cam hoạt động dựa trên nguyên lý cảm ứng từ hoặc hiệu ứng Hall, tùy theo loại cảm biến được sử dụng. Khi trục cam quay, các răng hoặc khe hở trên đĩa tín hiệu đi ngang qua đầu cảm biến, làm thay đổi từ trường hoặc ngắt dòng tín hiệu.

• Đối với cảm biến từ tính: Sự thay đổi từ trường do chuyển động quay của trục cam tạo ra dòng điện xoay chiều. Tín hiệu này được gửi đến ECU để xác định vị trí chính xác của trục cam.
• Đối với cảm biến Hall: Khi có hoặc không có từ trường tác động vào cảm biến, nó sẽ tạo ra tín hiệu điện dạng xung vuông, giúp ECU nhận biết được từng giai đoạn hoạt động của động cơ.

Tín hiệu từ cảm biến này giúp ECU đồng bộ hóa quá trình phun nhiên liệu và đánh lửa với vị trí trục khuỷu, từ đó tối ưu hiệu suất và giảm khí thải.

Các lỗi hư hỏng thường gặp ở cảm biến vị trí trục cam

Trong quá trình sử dụng, cảm biến vị trí trục cam có thể gặp một số lỗi hư hỏng phổ biến gây ảnh hưởng đến khả năng vận hành của động cơ. Những dấu hiệu hư hỏng thường xảy ra là:

• Xe khó nổ máy hoặc không khởi động được: Do cảm biến không gửi tín hiệu chính xác đến ECU nên hệ thống đánh lửa và phun nhiên liệu hoạt động sai lệch.
• Động cơ chạy không ổn định, bị giật hoặc chết máy: Tín hiệu từ cảm biến bị chập chờn khiến ECU không kiểm soát tốt thời điểm đánh lửa.
• Đèn báo lỗi động cơ (Check Engine) sáng: Đây là dấu hiệu đầu tiên cho thấy cảm biến có thể đang gặp sự cố.
• Tiêu hao nhiên liệu tăng bất thường: Do ECU không nhận được tín hiệu chính xác, quá trình phun nhiên liệu bị lệch pha hoặc kéo dài không cần thiết.

Những lỗi này có thể xuất phát từ nguyên nhân như bụi bẩn bám vào đầu cảm biến, hỏng cuộn dây từ, đứt dây dẫn tín hiệu, hoặc đơn giản là do cảm biến đã xuống cấp sau thời gian dài sử dụng.

Cảm biến vị trí trục cam ở đâu trên ô tô?

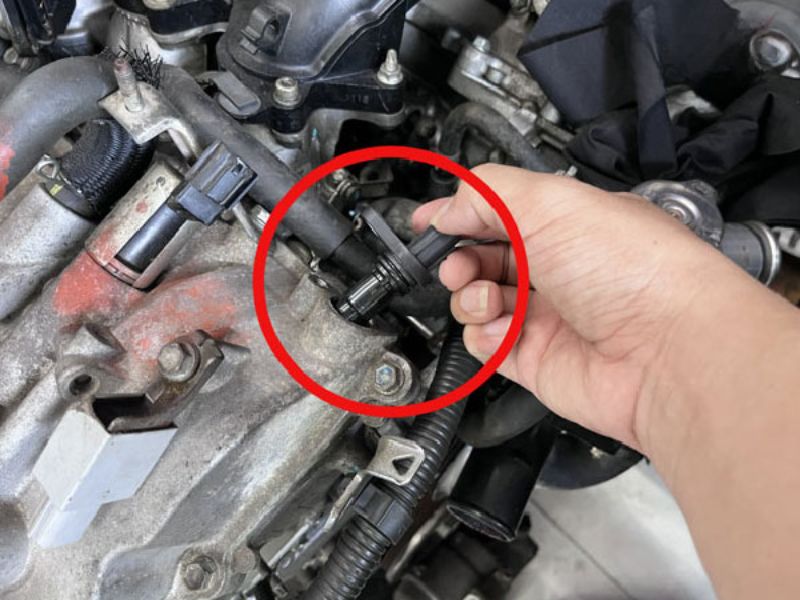

Cảm biến vị trí trục cam thường được lắp đặt gần bánh răng cam hoặc đầu trục cam, ở phần đầu xi-lanh trên động cơ. Tùy theo từng loại xe và cấu hình động cơ mà vị trí cụ thể của cảm biến có thể khác nhau, nhưng nhìn chung, nó luôn được đặt ở nơi có thể ghi nhận chuyển động chính xác của trục cam.

Vị trí lắp đặt này cho phép cảm biến theo dõi trực tiếp chuyển động quay của trục cam, từ đó truyền tín hiệu kịp thời và chính xác đến ECU. Khi cần kiểm tra hay thay thế cảm biến, kỹ thuật viên thường phải tháo nắp che đầu xi-lanh hoặc bộ phận liên quan để tiếp cận thiết bị này.

Trên các dòng xe Mercedes-Benz, cảm biến vị trí trục cam thường được bố trí ở phía trước hoặc bên hông đầu động cơ, gần trục cam và được kết nối trực tiếp với hệ thống điều khiển động cơ của hãng. Do thiết kế động cơ Mercedes có tính đặc thù cao và không gian khoang máy tương đối chật, việc tiếp cận và thay thế cảm biến này thường yêu cầu kỹ thuật viên có tay nghề và sử dụng thiết bị chuyên dụng để tránh ảnh hưởng đến các chi tiết điện tử khác.

Hướng dẫn kiểm tra cảm biến vị trí trục cam

Việc kiểm tra cảm biến vị trí trục cam cần thực hiện đúng kỹ thuật để đánh giá chính xác tình trạng hoạt động của thiết bị. Quy trình kiểm tra cảm biến bao gồm các bước sau:

• Bước 1 – Kiểm tra bằng mắt thường: Tháo cảm biến ra khỏi động cơ, kiểm tra phần đầu cảm biến xem có bị bám bụi, gỉ sét hoặc nứt vỡ không. Vệ sinh sạch sẽ nếu thấy bẩn, vì bụi kim loại có thể làm sai lệch tín hiệu.
• Bước 2 – Dùng đồng hồ đo điện: Sử dụng đồng hồ vạn năng để đo điện trở cuộn dây. Thông số chuẩn thường nằm trong khoảng 200 – 1.500 Ohm (tùy loại cảm biến). Nếu sai lệch nhiều, cảm biến có thể đã hỏng.
• Bước 3 – Kiểm tra tín hiệu xung điện: Kết nối cảm biến với ECU và sử dụng máy chẩn đoán hoặc dao động ký để kiểm tra xung điện ra khi quay trục cam. Nếu không có tín hiệu hoặc tín hiệu yếu, cảm biến cần được thay thế.

Lưu ý: Khi thực hiện kiểm tra, nên ngắt nguồn điện và tuân thủ hướng dẫn an toàn kỹ thuật để tránh chập cháy hay tai nạn.

Cảm biến vị trí trục cam là bộ phận nhỏ nhưng có vai trò cực kỳ quan trọng trong việc duy trì hiệu suất và độ ổn định của động cơ ô tô. Việc hiểu rõ cấu tạo, nguyên lý hoạt động và cách kiểm tra cảm biến giúp bạn chủ động bảo dưỡng, kịp thời phát hiện hư hỏng và tiết kiệm chi phí sửa chữa.
