Các loại hộp giảm tốc đóng vai trò thiết yếu trong hệ thống truyền động của máy móc công nghiệp. Bài viết sẽ giúp bạn hiểu rõ khái niệm hộp giảm tốc, cấu tạo chi tiết, phân loại theo nguyên lý hoạt động và ứng dụng thực tế của từng loại trong sản xuất và đời sống.
Hộp giảm tốc là gì?
Hộp giảm tốc là một cơ cấu truyền động có nhiệm vụ giảm tốc độ quay từ động cơ đầu vào trước khi truyền đến bộ phận làm việc cuối cùng. Thông qua quá trình này, hộp giảm tốc giúp tăng mô-men xoắn, từ đó cải thiện lực kéo và khả năng tải của thiết bị hoặc xe ô tô.

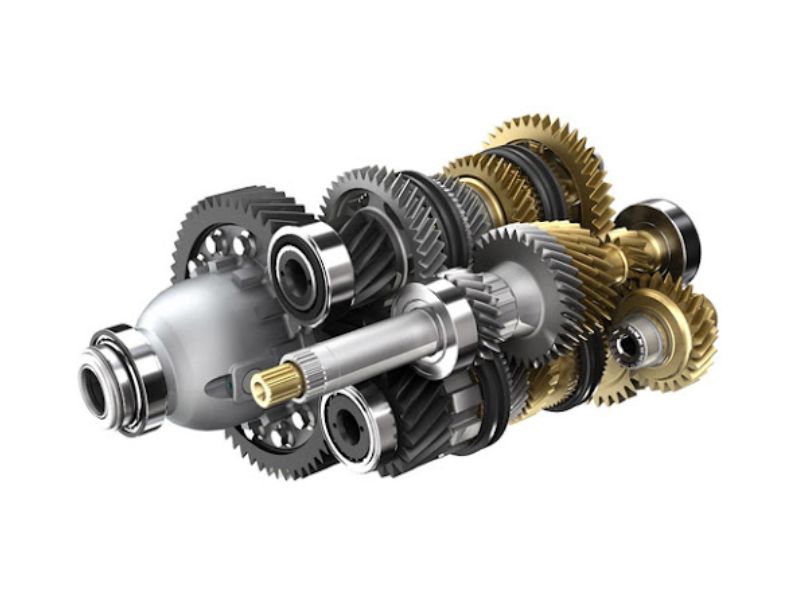

Trong ngành ô tô, các loại hộp giảm tốc thường được tích hợp trong hệ thống truyền động, hỗ trợ quá trình di chuyển mượt mà và tiết kiệm nhiên liệu.

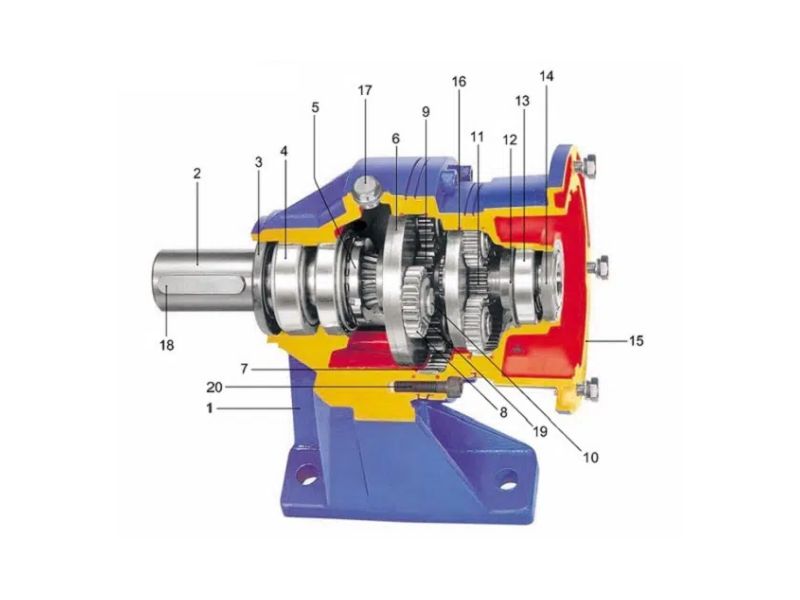

Cấu tạo của hộp số giảm tốc
Một hộp số giảm tốc thông thường được cấu thành từ những bộ phận chính sau:
- Vỏ hộp: Là phần bao bọc bên ngoài, thường được làm từ gang hoặc hợp kim nhôm để đảm bảo độ cứng và khả năng chịu tải.
- Trục vào (trục sơ cấp) và trục ra (trục thứ cấp):
- Trục vào là nơi tiếp nhận chuyển động quay từ động cơ điện hoặc động cơ đốt trong.
- Trục ra là nơi truyền mô-men xoắn đã được giảm tốc đến cơ cấu dẫn động cuối cùng (thường là băng tải, bánh răng hoặc trục máy).
- Hệ thống bánh răng truyền lực: Đây là bộ phận cốt lõi quyết định tỷ số truyền và hiệu suất làm việc của hộp giảm tốc. Tùy theo từng loại, bộ bánh răng có thể bao gồm:
- Bánh răng trụ: thường dùng trong hộp giảm tốc trục song song.
- Bánh răng côn: sử dụng trong các hộp giảm tốc có trục vuông góc.
- Bánh răng hành tinh: nhỏ gọn, hiệu suất cao, dùng trong các hệ thống yêu cầu mô-men xoắn lớn trong không gian hẹp.
- Ổ bi và phớt chặn dầu (vòng đệm):
- Hệ thống ổ bi giữ cho trục quay ổn định, giảm thiểu ma sát và tải trọng hướng tâm hoặc dọc trục.
- Vòng đệm hoặc phớt chặn dầu đảm bảo dầu bôi trơn không rò rỉ ra ngoài, đồng thời ngăn bụi và tạp chất xâm nhập vào trong.
- Dầu bôi trơn: Dầu là yếu tố không thể thiếu giúp giảm ma sát giữa các chi tiết chuyển động, làm mát và hạn chế mài mòn trong điều kiện tải nặng hoặc tốc độ cao.
Các loại hộp số giảm tốc phổ biến nhất hiện tại
Hiện nay, các loại hộp giảm tốc được phân loại dựa trên cấu tạo bánh răng và cơ chế truyền động. Mỗi loại phù hợp với từng dòng xe hoặc thiết bị công nghiệp khác nhau. Dưới đây là những loại hộp số giảm tốc phổ biến nhất:
- Hộp giảm tốc bánh răng trụ: Loại này sử dụng bánh răng trụ song song để truyền lực. Ưu điểm là thiết kế đơn giản, dễ bảo trì, hiệu suất truyền động cao.
- Hộp giảm tốc bánh răng côn: Có cấu tạo hình nón, thường dùng để thay đổi hướng truyền động. Loại này được áp dụng nhiều trong các mẫu xe SUV hoặc các hệ thống truyền lực cần thay đổi góc quay.

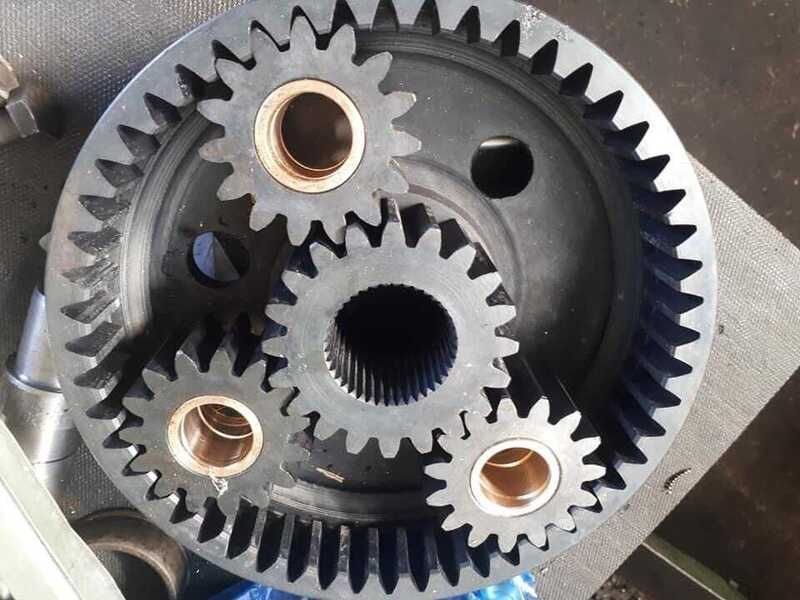

- Hộp giảm tốc hành tinh: Cấu tạo phức tạp gồm bánh răng trung tâm, bánh răng hành tinh và vòng ngoài. Nhờ khả năng chia tải đồng đều, hộp số hành tinh thường thấy trên các xe sang như Mercedes-Benz, BMW, Audi, đặc biệt là trên các dòng xe sử dụng hộp số tự động cao cấp.
- Hộp giảm tốc trục vít: Dùng bánh vít và trục vít để truyền lực. Loại này có khả năng tự hãm cao, hoạt động êm ái nhưng hiệu suất thấp hơn. Thường được dùng trong thiết bị nâng hạ, không phổ biến trên xe hơi.

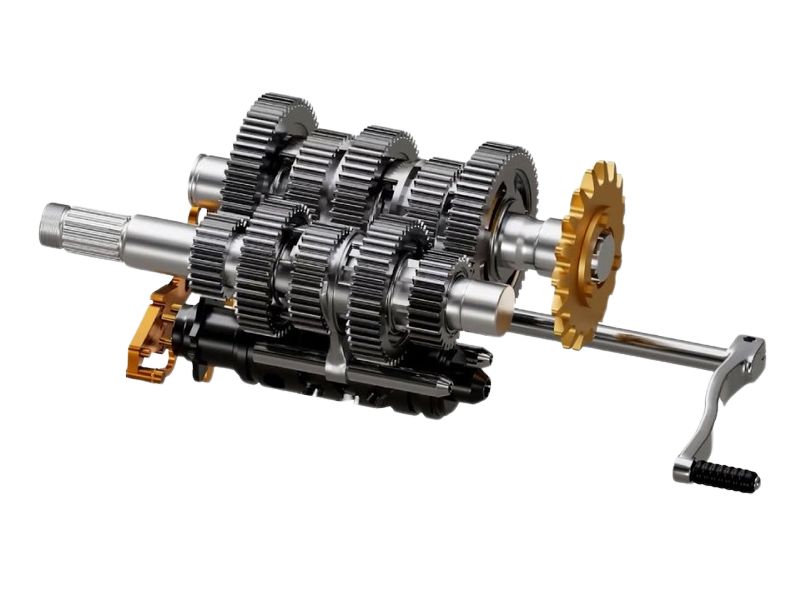

Ứng dụng thực tế của các loại hộp giảm tốc
Các loại hộp giảm tốc đóng vai trò thiết yếu trong nhiều lĩnh vực kỹ thuật, nhưng nổi bật nhất là trong ngành công nghiệp ô tô, cụ thể:
Tích hợp trong hệ thống hộp số
Cả xe số sàn và số tự động đều được trang bị cơ cấu giảm tốc bên trong hộp số nhằm thay đổi tỷ số truyền giữa động cơ và bánh xe:
- Xe số tự động (AT) như Mercedes-Benz C-Class, E-Class… thường tích hợp hộp giảm tốc hành tinh, cho khả năng chuyển số mượt mà, tăng tốc ổn định và tối ưu công suất.
- Xe số sàn như Toyota Vios, Ford Ranger… thường sử dụng hộp giảm tốc bánh răng trụ hoặc bánh răng côn, giúp tăng độ bền và mang lại phản hồi chân thật khi thao tác sang số.
Ứng dụng trong hệ thống truyền động bốn bánh (AWD/4WD)
Trong các dòng xe dẫn động 4 bánh, hộp giảm tốc trung tâm đóng vai trò điều phối mô-men xoắn giữa cầu trước và cầu sau:
- Một số SUV hạng sang như Mercedes G-Class, Toyota Land Cruiser được trang bị thêm hộp giảm tốc phụ, giúp xe vượt địa hình phức tạp, dốc cao hay đường ngập nước hiệu quả hơn.
Tích hợp trong hệ thống vi sai
Hộp giảm tốc còn được ứng dụng trong hệ thống vi sai trung tâm hoặc vi sai cầu sau, đặc biệt ở các dòng xe hiệu suất cao. Điều này đặc biệt quan trọng trên những mẫu xe có thiết kế dẫn động cầu sau như Mercedes-AMG hay các xe thể thao tốc độ cao.
Hỗ trợ trong động cơ điện và hệ thống lái điện
Trên các dòng xe điện và hybrid hiện đại, hộp giảm tốc đóng vai trò then chốt trong kiểm soát tốc độ và mô-men:
- Động cơ điện thường gắn kèm hộp giảm tốc trục thẳng nhỏ gọn để điều chỉnh tốc độ quay phù hợp với yêu cầu di chuyển của bánh xe.
- Hệ thống lái trợ lực điện (EPS) cũng sử dụng hộp giảm tốc mini (dạng bánh răng hoặc trục vít) để khuếch đại mô-men từ mô tơ lái đến trục vô lăng, giúp đánh lái nhẹ nhàng hơn mà vẫn chính xác.
Hộp giảm tốc đóng vai trò thiết yếu trong hệ thống truyền động ô tô, giúp tối ưu hiệu suất và đảm bảo vận hành ổn định. Việc lựa chọn hộp giảm tốc phù hợp không chỉ nâng cao hiệu quả sử dụng mà còn kéo dài tuổi thọ động cơ và hệ thống truyền lực.
