Cầu chì ô tô: Cấu tạo, chức năng và những ký hiệu cơ bản

Trong hệ thống điện của xe ô tô, cầu chì ô tô đóng vai trò quan trọng trong việc bảo vệ mạch điện khỏi các sự cố quá tải hoặc chập mạch. Vậy cầu chì ô tô có cấu tạo như thế nào, cách phân loại, ý nghĩa của các ký hiệu trên cầu chì và cách kiểm tra, thay thế khi gặp sự cố? Hãy cùng tìm hiểu trong bài viết dưới đây.

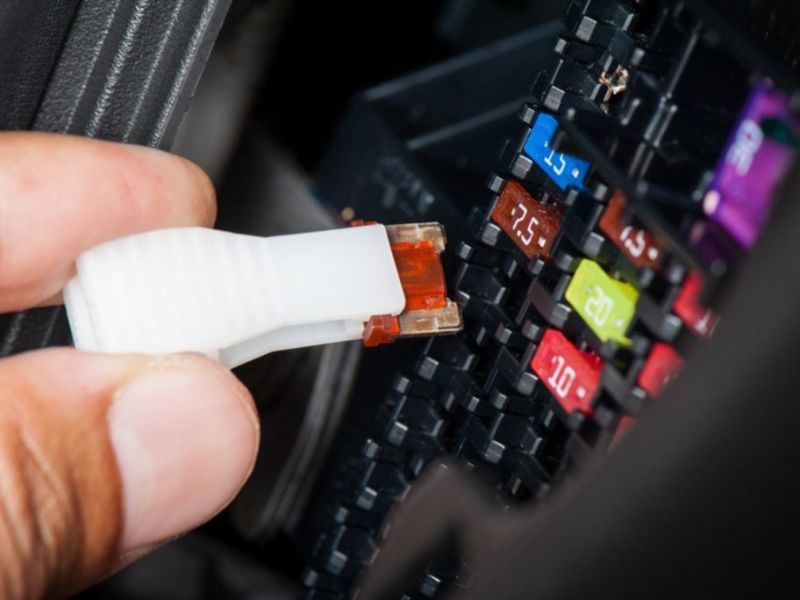

Cấu tạo, chức năng của cầu chì ô tô

Cầu chì ô tô là một linh kiện bảo vệ mạch điện, có cấu tạo gồm các thành phần chính sau:

• Phần vỏ: Thường được làm từ nhựa hoặc sứ, có khả năng cách điện tốt.
• Dây dẫn điện (sợi kim loại nóng chảy): Được làm từ các vật liệu có điểm nóng chảy thấp như thiếc hoặc hợp kim chì-thiếc, giúp ngắt mạch khi xảy ra quá tải.
• Chân kết nối: Giúp cầu chì liên kết với hệ thống điện của ô tô.

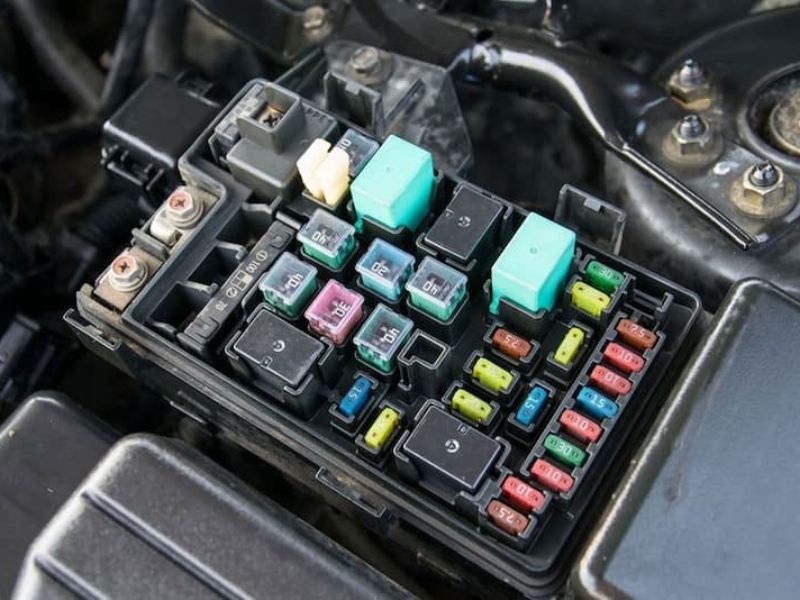

Chức năng của cầu chì ô tô

• Bảo vệ hệ thống điện: Khi dòng điện vượt quá giới hạn cho phép, sợi kim loại trong cầu chì sẽ nóng chảy và làm ngắt mạch, ngăn chặn nguy cơ cháy nổ hoặc hư hỏng thiết bị.
• Giảm thiểu nguy cơ chập cháy: Hạn chế tình trạng đoản mạch có thể dẫn đến cháy hệ thống dây điện.
• Bảo vệ các thiết bị điện trên xe: Giúp duy trì hoạt động ổn định của các bộ phận như đèn pha, hệ thống điều hòa, cảm biến, radio, v.v.

Phân loại cầu chì ô tô phổ biến

Hiện nay, trên thị trường có nhiều loại cầu chì ô tô, trong đó phổ biến nhất là:

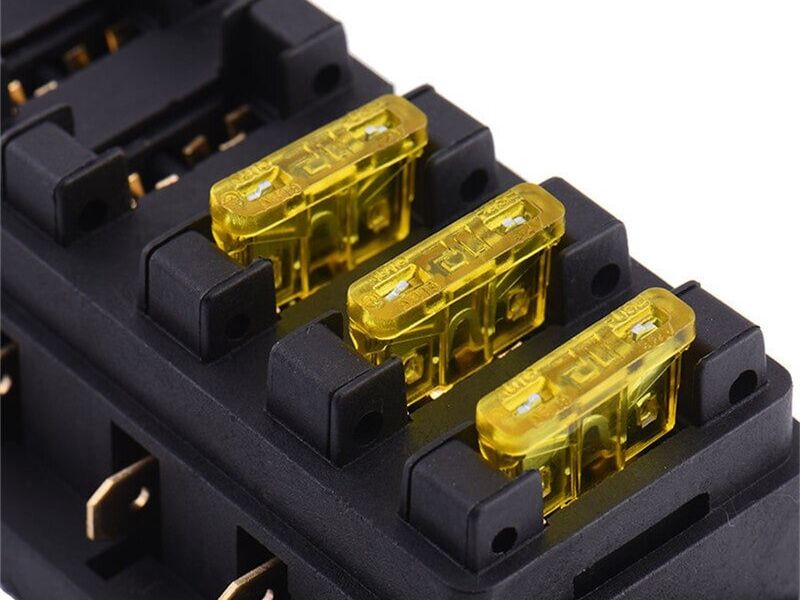

Cầu chì lưỡi dao

Cầu chì lưỡi dao là loại cầu chì phổ biến nhất trên các dòng xe hơi hiện nay. Chúng có thiết kế gồm một thanh kim loại mỏng bên trong vỏ nhựa, dễ dàng thay thế khi cần.

• Đặc điểm: Nhỏ gọn, dễ lắp đặt.
• Ứng dụng: Bảo vệ các mạch điện trong xe hơi như hệ thống đèn, radio, điều hòa.

Phân loại:

• Maxi: thường dùng cho các thiết bị điện cần dòng điện cao hơn. Nó có khả năng chịu dòng điện lên đến 120 ampere và thường được sử dụng trên xe tải, xe buýt và các thiết bị hạng nặng.
• Standard: chúng có mặt trên nhiều dòng xe và có khả năng chịu dòng điện lên đến 40 ampere.
• Mini: là loại cầu chì lưỡi dao nhỏ nhất, thường được dùng trên các xe hiện đại và có khả năng chịu dòng điện lên đến 30 ampere.
• Micro: thường dùng trên các xe hiện đại có nhiều thiết bị điện tử tiên tiến. Nó có khả năng chịu dòng điện lên đến 30 ampere.

Cầu chì đinh

Loại cầu chì này thường gặp trên các xe ô tô đời cũ hoặc xe châu Âu. Cáu tạo các chân kim loại cấm trực tiếp vào hộp cầu chì.

• Đặc điểm: Dài, hình trụ.
• Ứng dụng: Xe chử Yü, Đức, Pháp thế kỷ trước.

Cầu chì thuỷ tinh

Cấu trúc dạng ống thuỷ tinh chứa dây kim loại chính giữa.

• Cầu chì hộp mực loại D: có cấu tạo bao gồm đế, vòng tiếp hợp, hộp mực, nắp cầu chì. Hoạt động bằng cách khi lắp vào đế, hộp mực sẽ tiếp xúc với dây dẫn, mạch được thông hoàn toàn.
• Cầu chì HV HRC dạng lỏng: có cấu tạo bao gồm cacbon tetraclorua, nắp kín 2 đầu. Phương thức hoạt động là khi dòng điện vượt quá mức, phần tử cầu chì bị thổi ra ngoài, chất lỏng dập tắt hồ quang.

Cầu chì vuông

Loại cầu chì có hình trụ và kích thước lớn, dùng cho hệ thống có dòng điện cao.

• Đặc điểm: Bên, khả năng bảo vệ cao.
• Ứng dụng: Xe tải, xe chở hàng.

Ý nghĩa của các ký hiệu trên cầu chì ô tô

Trên cầu chì ô tô, bạn sẽ thấy nhiều ký hiệu khác nhau. Dưới đây là một số ký hiệu phổ biến và ý nghĩa của chúng:

• HEAD (LOW): Cầu chì đèn cos – chiếu gần
• HEAD (HIGHT): Cầu chì đèn pha – chiếu xa
• FOG LAMP: Cầu chì đèn sương mù
• TAIL (INT): Cầu chì đèn hậu bên trong
• TAIL (EXT): Cầu chì đèn hậu bên ngoài
• STOP: Cầu chì đèn phanh
• HAZARD: Cầu chì đèn khẩn cấp
• METER: Cầu chì đèn đồng hồ taplo
• TURN: Cầu chì đèn báo rẽ
• DOME: Cầu chì đèn trần
• HORN: Cầu chì còi xe
• HEATER: Cầu chì sưởi – quạt gió
• A/CON: Cầu chì điều hòa xe (máy lạnh)
• D/LOCK: Cầu chì khóa cửa
• P/WINDOW: Cầu chì cửa kính điện
• RR DEF: Cầu chì sấy kính sau
• CIGAR: Cầu chì đầu tẩu
• WIPER: Cầu chì gạt mưa
• ENGINE: Cầu chì qua hệ thống điện điều khiển động cơ
• SUB Start: Cầu chì đề xe
• MEMORY: Cầu chì bộ nhớ
• AIR SUS: Cầu chì hệ thống treo
• RAD: Cầu chì quạt két nước
• ALT: Cầu chì máy phát điện
• FITER: Cầu chì tụ lọc
• TOWING: Cầu chì rơ mooc
• SPARE: Dự phòng
• FUSE PULER: Kẹp rút cầu chì khi thay

Cách kiểm tra và thay thế cầu chì ô tô

Cầu chì ô tô đóng vai trò bảo vệ hệ thống điện khỏi quá tải và chập mạch. Việc kiểm tra và thay thế cầu chì đúng cách giúp đảm bảo xe hoạt động ổn định, tránh được những hư hỏng nghiêm trọng liên quan đến điện. Dưới đây là hướng dẫn chi tiết:

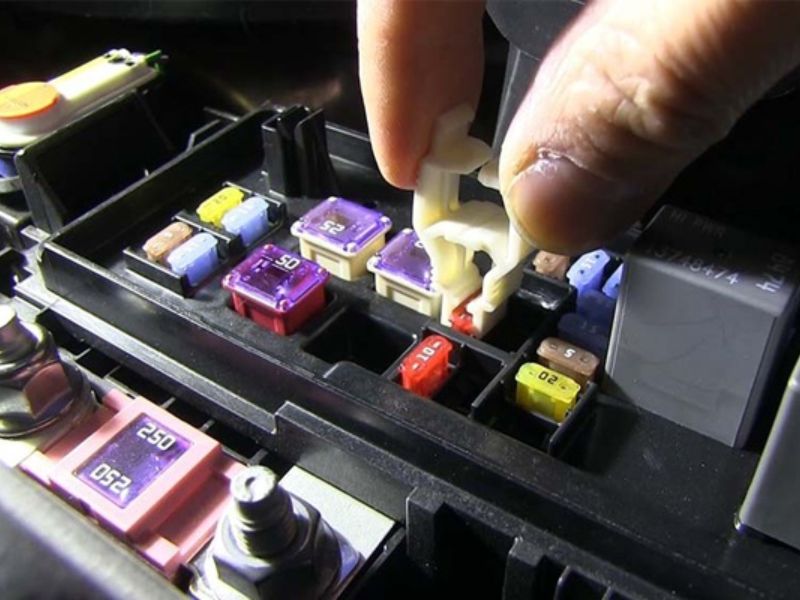

Cách kiểm tra cầu chì ô tô

Bước 1: Xác định vị trí hộp cầu chì

Thông thường, hộp cầu chì nằm dưới vô-lăng, trong khoang máy hoặc phía bên ghế phụ. Tham khảo sơ đồ cầu chì trong sách hướng dẫn sử dụng xe để xác định vị trí chính xác.

Bước 2: Quan sát bằng mắt thường

Tháo cầu chì nghi ngờ bị hỏng và kiểm tra bằng mắt: nếu phần lõi kim loại bên trong bị đứt, cầu chì đã cháy và cần thay.

Bước 3: Dùng dụng cụ kiểm tra

Sử dụng bút thử điện hoặc đồng hồ vạn năng để kiểm tra cầu chì. Nếu không có tín hiệu hoặc thông số hiển thị không đúng, cầu chì có thể đã hỏng.

Bước 4: Kiểm tra dấu hiệu hỏng hóc

Một số dấu hiệu thường gặp khi cầu chì hỏng gồm:

• Hệ thống điện không hoạt động (đèn, điều hòa, cửa sổ điện, v.v.)
• Đèn cảnh báo điện tử bật sáng
• Có mùi khét nhẹ trong xe

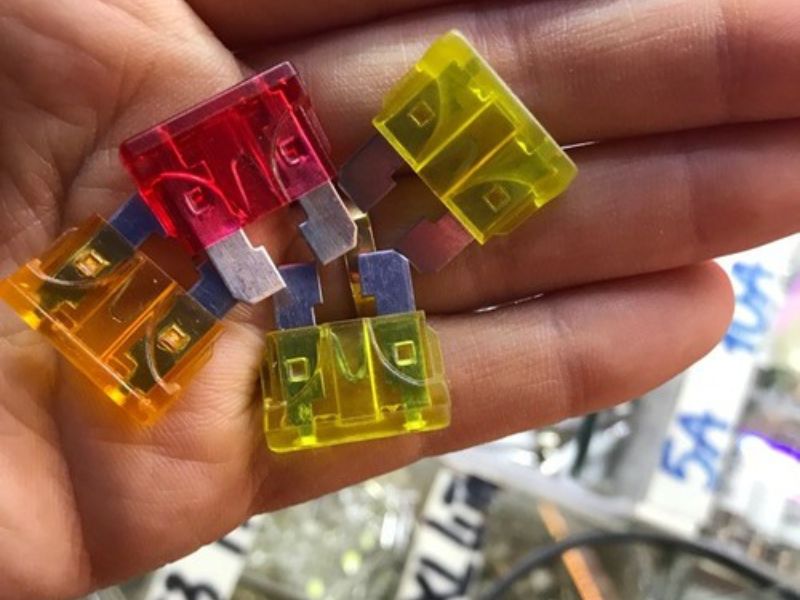

Cách thay thế cầu chì ô tô

Kiểm tra cầu chì hỏng

• Mở hộp cầu chì và tìm sơ đồ mạch điện (thường có trên nắp hộp hoặc trong sách hướng dẫn).
• Xác định cầu chì của hệ thống bị lỗi (đèn xe, điều hòa, còi…).
• Kiểm tra bằng mắt thường: Nếu dây bên trong cầu chì bị đứt hoặc cháy đen, thì cầu chì đã hỏng.
• Dùng bút thử điện hoặc đồng hồ vạn năng để đo kiểm tra nếu chưa chắc chắn.

Thay cầu chì mới

• Sử dụng kẹp gắp cầu chì (có sẵn trong hộp cầu chì) hoặc kìm nhọn để rút cầu chì hỏng ra.
• Chọn cầu chì mới có định mức dòng điện tương đương (ghi trên thân cầu chì, ví dụ: 10A, 15A, 20A…).
• Cắm cầu chì mới vào đúng vị trí, đảm bảo kết nối chắc chắn.

Kiểm tra lại hệ thống

• Đóng nắp hộp cầu chì.
• Khởi động xe và kiểm tra xem hệ thống điện đã hoạt động bình thường chưa.
• Nếu cầu chì tiếp tục cháy, có thể có lỗi trong hệ thống điện, cần đưa xe đến trung tâm sửa chữa chuyên nghiệp để kiểm tra.

Địa điểm mua bán cầu chì ô tô chất lượng

Nếu bạn đang tìm kiếm cầu chì ô tô chất lượng để thay thế hoặc sửa chữa, hãy tham khảo Phụ Tùng Đức Anh. Đây là địa chỉ uy tín chuyên cung cấp các loại phụ tùng ô tô chính hãng, đảm bảo độ bền và an toàn cho xe.

Tại Phụ Tùng Đức Anh, bạn có thể tìm thấy nhiều loại cầu chì ô tô từ các thương hiệu lớn, đa dạng về mẫu mã và mức ampe phù hợp với mọi dòng xe. Ngoài ra, đội ngũ tư vấn chuyên nghiệp sẽ giúp bạn chọn đúng loại cầu chì phù hợp với xe của mình. Nếu quý khách đang cần mua phụ tùng uy tín, chất lượng liên hệ đến hotline 0979722210.

Cầu chì ô tô là một bộ phận quan trọng trong hệ thống điện, giúp bảo vệ các thiết bị và đảm bảo an toàn cho xe. Hiểu rõ về cấu tạo, chức năng, phân loại và cách kiểm tra, thay thế cầu chì ô tô sẽ giúp bạn duy trì hệ thống điện hoạt động ổn định, giảm thiểu rủi ro hỏng hóc.
