Bầu Catalytic Converter là gì? Cấu tạo & thời điểm nào cần vệ sinh?

Bộ chuyển đổi xúc tác (catalytic converter) là một trong những thành phần quan trọng trong hệ thống xả của xe ô tô. Bài viết dưới đây sẽ giúp bạn hiểu rõ về bầu catalytic converter, cấu tạo, nguyên lý hoạt động và thời điểm cần vệ sinh hoặc thay thế nó.

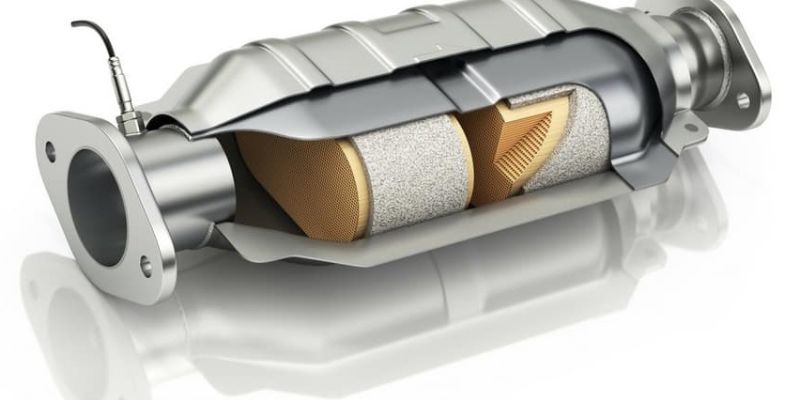

Bầu catalytic converter là gì?

Bầu catalytic converter (hay còn gọi là bộ chuyển đổi xúc tác) là một thiết bị được lắp đặt trong hệ thống xả của động cơ đốt trong. Nhiệm vụ chính của bầu catalytic là chuyển đổi các khí thải độc hại như carbon monoxide (CO), hydrocarbon chưa cháy hết (HC) và nitrogen oxide (NOx) thành các chất ít độc hại hơn như carbon dioxide (CO2), nitrogen (N2) và nước (H2O) trước khi thải ra môi trường.

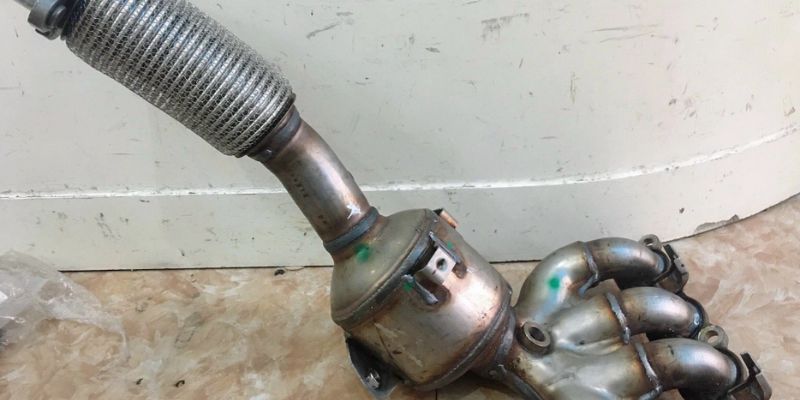

Nguyên lý hoạt động của bầu catalytic:

Nguyên lý hoạt động của bầu catalytic dựa trên các phản ứng hóa học xảy ra trên bề mặt vật liệu xúc tác bên trong lõi gốm hoặc kim loại Khi khí thải động cơ đi qua bầu catalytic . Khi động cơ hoạt động, khí thải có chứa CO, HC và NOx đi qua bầu catalytic. Dưới tác động của nhiệt độ cao, các chất xúc tác như Platinum (Pt), Palladium (Pd) và Rhodium (Rh) thúc đẩy quá trình chuyển hóa các chất này thành những hợp chất ít gây hại hơn.

Quá trình này có thể được hiểu qua 3 phản ứng chính:

• Phản ứng khử NOx: Rhodium hỗ trợ tách oxy khỏi các oxit nitơ, biến NOx thành nitrogen (N₂) và oxy. Đây là bước quan trọng giúp giảm lượng khí NOx độc hại trong khí thải.
• Phản ứng oxy hóa CO: Platinum và Palladium thúc đẩy quá trình kết hợp carbon monoxide (CO) với oxy để tạo thành carbon dioxide (CO₂). Nhờ đó, lượng CO độc hại được giảm trước khi khí thải thoát ra ngoài.
• Phản ứng oxy hóa HC: Các hydrocarbon chưa cháy hết trong khí thải được oxy hóa thành CO₂ và H₂O. Quá trình này giúp xử lý phần nhiên liệu chưa cháy hoàn toàn còn tồn tại trong dòng khí xả.
• Điều kiện nhiệt độ: Bầu catalytic không đạt hiệu quả tối ưu ngay khi động cơ vừa khởi động. Bộ chuyển đổi xúc tác cần đạt nhiệt độ làm việc đủ cao, thường khoảng 400–800°C, để các phản ứng xúc tác diễn ra hiệu quả.
• Vai trò của cảm biến oxy: Trên nhiều hệ thống xả, cảm biến oxy được bố trí trước và sau bầu catalytic để theo dõi thành phần khí thải. Dữ liệu này giúp ECU điều chỉnh tỷ lệ không khí – nhiên liệu, đồng thời đánh giá hiệu quả hoạt động của bộ chuyển đổi xúc tác.

Bầu catalytic không đơn thuần là bộ phận lọc khí thải mà là một bộ chuyển đổi hóa học. Nó sử dụng các kim loại quý làm chất xúc tác để biến đổi CO, HC và NOx thành CO₂, H₂O và N₂ trước khi khí thải được đưa ra môi trường.

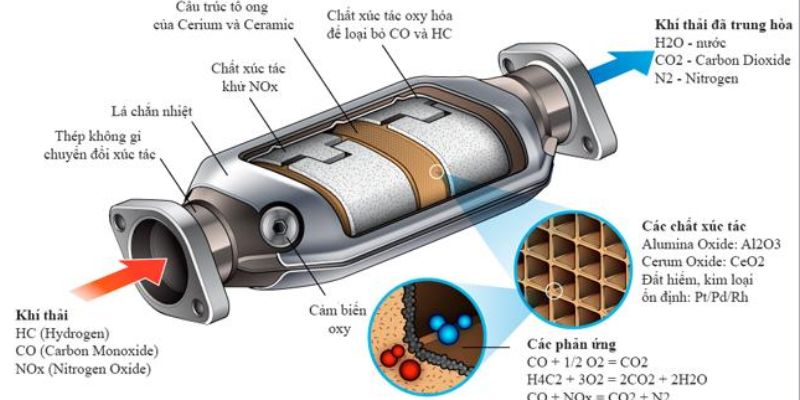

Cấu tạo của bầu catalytic converter

Bầu catalytic converter không chỉ gồm một lớp lõi tổ ong đơn giản mà là một cụm xử lý khí thải được thiết kế để làm việc trong môi trường nhiệt độ và lưu lượng khí rất cao. Tùy loại động cơ và tiêu chuẩn khí thải, cấu tạo có thể thay đổi, nhưng một bộ catalytic dành cho động cơ xăng thông thường thường gồm vỏ kim loại, lõi tổ ong, lớp washcoat, kim loại quý, lớp đệm giữ lõi và các cảm biến oxy.

Vỏ ngoài của bầu catalytic

Vỏ ngoài thường được chế tạo từ thép không gỉ hoặc các loại thép chịu nhiệt như inox 409, 304 tùy vị trí lắp đặt và yêu cầu của nhà sản xuất. Độ dày vỏ thường nằm trong khoảng 0,8–1,5 mm, đủ để chịu rung động, va đập nhẹ từ bên dưới gầm xe và sự thay đổi nhiệt độ liên tục trong quá trình vận hành.

Nhiệt độ khí xả tại khu vực catalytic có thể dao động từ khoảng 300–800°C, thậm chí cao hơn khi động cơ tải lớn hoặc hỗn hợp nhiên liệu được làm giàu. Vì vậy, vỏ bầu phải có khả năng chịu nhiệt tốt mà không bị biến dạng hoặc oxy hóa quá nhanh. Với catalytic đặt gần cổ xả hoặc sát động cơ, nhiệt độ làm việc thường cao hơn đáng kể so với loại đặt xa động cơ.

Lõi xúc tác dạng tổ ong

Lõi catalytic thường sử dụng cấu trúc tổ ong với hàng trăm đến hàng nghìn kênh khí nhỏ chạy dọc theo chiều dài. Mật độ lõi thường được biểu thị bằng đơn vị CPSI (cells per square inch), phổ biến khoảng 200–600 CPSI đối với nhiều ứng dụng ô tô.

Lõi 200 CPSI có kích thước kênh lớn hơn, giúp giảm trở lực dòng khí nhưng diện tích bề mặt xúc tác trên cùng một thể tích thấp hơn. Ngược lại, lõi 400–600 CPSI tạo diện tích tiếp xúc lớn hơn, phù hợp với yêu cầu xử lý khí thải cao nhưng có thể tạo ra mức độ cản dòng lớn hơn nếu thiết kế không tối ưu.

Vật liệu phổ biến của lõi sứ là cordierite, có khả năng chịu sốc nhiệt tốt và hệ số giãn nở nhiệt thấp. Một số catalytic hiệu suất cao sử dụng lõi kim loại dạng lá mỏng, cho khả năng truyền nhiệt nhanh và có thể đạt mật độ cell cao hơn trong cùng một không gian.

Lớp phủ Washcoat

Sau khi tạo hình lõi tổ ong, bề mặt các kênh được phủ một lớp vật liệu xốp gọi là washcoat. Lớp này thường sử dụng alumina và các oxide hỗ trợ khác nhằm tăng diện tích bề mặt thực tế để kim loại quý có thể phân bố đều.

Đây là yếu tố rất quan trọng bởi bề mặt hình học của lõi tổ ong chưa phản ánh đầy đủ diện tích xúc tác thực tế. Nhờ cấu trúc vi xốp của washcoat, diện tích bề mặt có thể đạt tới hàng chục đến hàng trăm m² trên mỗi gram vật liệu washcoat, tạo điều kiện cho khí thải tiếp xúc với các hạt xúc tác ở quy mô rất nhỏ.

Độ dày của lớp washcoat thường chỉ ở mức vài chục micromet, nhưng phải được kiểm soát chính xác. Nếu lớp phủ quá mỏng, diện tích và lượng vật liệu xúc tác không đủ; nếu quá dày, các kênh khí có thể bị thu hẹp và ảnh hưởng đến khả năng lưu thông khí xả.

Kim loại quý Platinum, Palladium và Rhodium

Trên lớp washcoat có phân tán các kim loại quý như Platinum (Pt), Palladium (Pd) và Rhodium (Rh). Đây là những thành phần có giá trị cao và đóng vai trò trực tiếp trong việc thúc đẩy các phản ứng chuyển hóa khí độc trong dòng khí xả.

Đối với catalytic ba chức năng của động cơ xăng, Pt và Pd chủ yếu hỗ trợ quá trình oxy hóa CO và HC thành các sản phẩm ít độc hại hơn, trong khi Rh có vai trò quan trọng trong phản ứng khử NOx thành nitrogen và oxygen. Lượng kim loại quý không cố định mà thay đổi theo dung tích động cơ, thiết kế catalytic và tiêu chuẩn khí thải; thông thường được tính ở quy mô gram trên mỗi bộ xúc tác, chứ không phải một lượng lớn như nhiều người thường nghĩ.

Nhiệt độ kích hoạt của lớp xúc tác

Catalytic converter không đạt hiệu quả xử lý tối đa ngay khi động cơ vừa khởi động. Các phản ứng xúc tác chỉ diễn ra hiệu quả khi lõi đạt đến nhiệt độ thích hợp. Với nhiều catalytic động cơ xăng, vùng light-off thường được xác định quanh 250–350°C, tùy loại xúc tác và thành phần khí thải.

Khi nhiệt độ lõi tăng lên khoảng 400–600°C, hiệu suất chuyển hóa CO, HC và NOx thường đạt mức cao nếu tỷ lệ hòa khí và điều kiện vận hành nằm trong phạm vi phù hợp. Tuy nhiên, nhiệt độ quá cao, đặc biệt trên khoảng 900–1.000°C, có thể làm lão hóa vật liệu xúc tác, thiêu kết các hạt kim loại quý hoặc gây hư hỏng lõi sứ.

Lớp đệm giữ lõi Mounting Mat

Lõi tổ ong không được đặt trực tiếp sát vào vỏ kim loại mà được bao quanh bởi một lớp đệm chịu nhiệt gọi là mounting mat. Lớp vật liệu này vừa tạo lực ép giữ lõi cố định, vừa hấp thụ rung động và bù sai khác giãn nở nhiệt giữa lõi sứ với vỏ thép.

Tùy thiết kế, lớp đệm có thể phải chịu nhiệt lên đến 1.000°C hoặc cao hơn trong điều kiện đặc biệt. Nếu mounting mat bị suy giảm khả năng đàn hồi hoặc lõi bị cố định không đủ chặt, xe có thể xuất hiện hiện tượng lõi catalytic rung, phát tiếng lạch cạch hoặc vỡ vụn bên trong bầu.

Cảm biến oxy trước và sau catalytic

Trên nhiều hệ thống động cơ xăng, catalytic converter được bố trí giữa cảm biến oxy trước bầu và cảm biến oxy sau bầu. Cảm biến trước chủ yếu cung cấp dữ liệu để ECU kiểm soát tỷ lệ hòa khí, còn cảm biến sau được sử dụng để giám sát hiệu quả chuyển hóa của catalytic.

Khi catalytic hoạt động tốt, tín hiệu cảm biến sau thường ổn định hơn đáng kể so với cảm biến trước. Nếu lõi xúc tác bị lão hóa hoặc mất khả năng chuyển hóa, tín hiệu hai cảm biến có thể trở nên tương đồng hơn, từ đó ECU có thể phát hiện hiệu suất catalytic thấp và lưu các mã lỗi như P0420 hoặc P0430, tùy cấu hình động cơ.

Khả năng xử lý khí thải của catalytic

Đối với catalytic ba chức năng hoạt động đúng điều kiện, hiệu suất chuyển hóa có thể đạt khoảng 90% hoặc cao hơn đối với CO, HC và NOx trong vùng vận hành phù hợp. Tuy nhiên, con số thực tế phụ thuộc vào nhiệt độ lõi, tỷ lệ không khí/nhiên liệu, tuổi thọ xúc tác, lượng oxy trong khí xả và tình trạng động cơ.

Vì vậy, catalytic không thể tự xử lý tốt khí thải nếu động cơ đang gặp lỗi như kim phun phun dư nhiên liệu, đánh lửa sai, cảm biến oxy hỏng hoặc tiêu thụ dầu động cơ quá mức. Nhiên liệu chưa cháy đi vào catalytic có thể làm nhiệt độ lõi tăng đột ngột, gây quá nhiệt và làm hư hỏng lớp xúc tác.

Các loại bầu catalytic converter phổ biến hiện nay

Tùy theo loại động cơ, tiêu chuẩn khí thải và mục đích xử lý, catalytic converter được thiết kế với nhiều cấu hình khác nhau. Trong đó, bầu xúc tác hai chiều, bầu xúc tác ba chiều và bộ xúc tác oxy hóa diesel (DOC) là những loại phổ biến, mỗi loại có nguyên lý xử lý khí thải riêng.

Bầu catalytic hai chiều (Two-way catalytic converter)

Bầu catalytic hai chiều chủ yếu thực hiện các phản ứng oxy hóa CO và HC trong khí thải thành CO₂ và H₂O. Loại này không có khả năng xử lý NOx hiệu quả nên thường được sử dụng trên các động cơ xăng đời cũ, trước khi tiêu chuẩn khí thải yêu cầu kiểm soát đồng thời cả ba nhóm chất ô nhiễm.

Cấu tạo của bầu hai chiều tương đối đơn giản, thường gồm lõi tổ ong phủ kim loại xúc tác như Platinum và Palladium. Do yêu cầu xử lý khí thải thấp hơn các hệ thống hiện đại, loại catalytic này hiện ít xuất hiện trên các mẫu ô tô đời mới.

Bầu catalytic ba chiều (Three-way catalytic converter)

Bầu catalytic ba chiều là loại phổ biến nhất trên động cơ xăng hiện đại, có khả năng xử lý đồng thời ba nhóm chất ô nhiễm chính gồm CO, HC và NOx. Khi động cơ duy trì tỷ lệ hòa khí gần mức lý tưởng, catalytic có thể thực hiện đồng thời phản ứng oxy hóa và khử để chuyển các chất độc hại thành CO₂, H₂O và N₂.

Bên trong bầu thường sử dụng lõi tổ ong với mật độ khoảng 200–600 CPSI, kết hợp lớp washcoat và các kim loại quý như Platinum, Palladium và Rhodium. Hiệu quả xử lý phụ thuộc rất lớn vào nhiệt độ lõi, tỷ lệ hòa khí và khả năng kiểm soát của ECU, vì vậy hệ thống thường đi kèm cảm biến oxy đặt trước và sau catalytic.

Bầu catalytic oxy hóa diesel (Diesel Oxidation Catalyst – DOC)

DOC được thiết kế riêng cho động cơ diesel và có nhiệm vụ chính là oxy hóa CO và HC chưa cháy hết trong khí xả. Ngoài ra, DOC còn hỗ trợ chuyển một phần NO thành NO₂ để phục vụ các bước xử lý khí thải tiếp theo trên những hệ thống diesel hiện đại.

Khác với catalytic ba chiều trên động cơ xăng, DOC không trực tiếp xử lý NOx theo cơ chế khử ba chức năng. Lõi DOC thường sử dụng cấu trúc tổ ong phủ các kim loại xúc tác như Platinum và Palladium, đồng thời được bố trí kết hợp với các bộ phận khác như DPF, SCR hoặc hệ thống EGR tùy thiết kế động cơ và tiêu chuẩn khí thải.

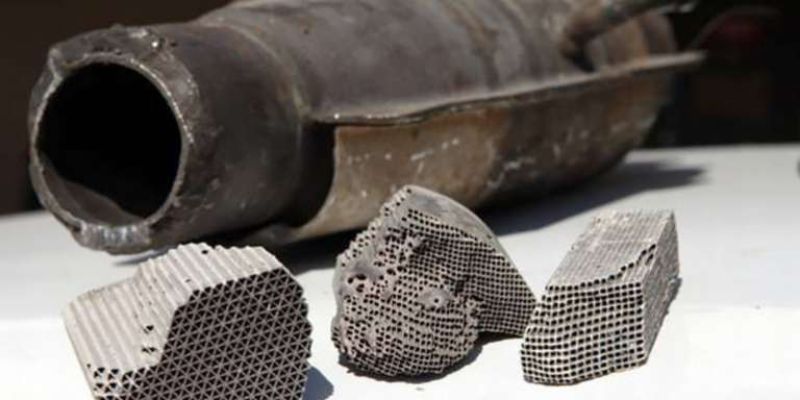

Thời điểm nào cần vệ sinh bầu catalytic converter ?

Không có mốc km bắt buộc phải vệ sinh catalytic converter. Nên kiểm tra và chỉ vệ sinh khi có dấu hiệu cho thấy bầu bị bám muội, cặn hoặc tắc nghẽn nhẹ, trong khi lõi xúc tác vẫn còn nguyên vẹn.

• Sau khoảng 80.000–120.000 km: Nên kiểm tra tình trạng catalytic, đặc biệt với xe thường xuyên chạy đô thị, quãng đường ngắn hoặc vận hành trong điều kiện tải thấp. Nếu lõi vẫn thông thoáng và hiệu suất xử lý khí thải tốt thì chưa cần vệ sinh.
• Khi xe ì máy, tăng tốc kém: Cảm giác xe yếu rõ rệt, đạp ga nhưng tốc độ lên chậm, đặc biệt ở vòng tua cao có thể liên quan đến tình trạng khí xả bị cản trở. Nếu kiểm tra xác định nghẹt nhẹ do muội cặn, có thể cân nhắc vệ sinh.
• Khi áp suất ngược khí xả tăng: Kỹ thuật viên có thể đo back pressure tại vị trí cảm biến oxy hoặc điểm kiểm tra trên đường xả . Đèn báo lỗi động cơ (Check Engine Light) sáng. Nếu áp suất tăng bất thường theo vòng tua, cần kiểm tra catalytic để xác định có hiện tượng tắc nghẽn hay không.
• Khi hiệu suất xử lý khí thải suy giảm: Dữ liệu từ máy chẩn đoán, cảm biến oxy hoặc thiết bị phân tích khí xả cho thấy catalytic hoạt động kém nhưng lõi chưa bị hư hỏng. Trường hợp này có thể xem xét vệ sinh trước khi quyết định thay mới.
• Khi xe thường xuyên chạy quãng đường ngắn: Việc động cơ liên tục hoạt động ở nhiệt độ thấp, chưa đủ thời gian đưa catalytic lên nhiệt độ làm việc tối ưu có thể làm tăng tích tụ cặn. Với nhóm xe này, nên kiểm tra catalytic sớm hơn thay vì chỉ dựa vào số km.
• Khi xuất hiện mùi lưu huỳnh hoặc khí xả bất thường: Mùi trứng thối từ ống xả có thể liên quan đến quá trình xử lý khí thải không hiệu quả hoặc hỗn hợp nhiên liệu không phù hợp. Cần chẩn đoán nguyên nhân trước, sau đó mới xác định catalytic có cần vệ sinh hay không.
• Không vệ sinh khi lõi đã vỡ hoặc nóng chảy: Nếu bầu phát tiếng lạch cạch, lõi tổ ong bị nứt, vỡ, biến dạng hoặc nóng chảy thì vệ sinh không thể phục hồi cấu trúc xúc tác. Trường hợp này thường phải thay catalytic và xử lý nguyên nhân gây hư hỏng.
• Không nên vệ sinh định kỳ một cách máy móc: Catalytic converter không phải hạng mục bắt buộc phải tháo ra vệ sinh theo lịch bảo dưỡng cố định. Chỉ nên thực hiện sau khi kiểm tra xác định có cặn bám hoặc tắc nghẽn nhẹ và lõi xúc tác vẫn còn khả năng hoạt động.

Việc vệ sinh bầu catalytic có thể được thực hiện bằng các dung dịch chuyên dụng. Tuy nhiên, hiệu quả của việc này không phải lúc nào cũng triệt để, đặc biệt với các trường hợp tắc nghẽn nặng hoặc hư hỏng cấu trúc bên trong. Vệ sinh không phải là một công việc bảo dưỡng phòng ngừa định kỳ bắt buộc.

Các câu hỏi thường gặp về bầu catalytic converter

Xe rung giật có phải do bầu catalytic converter không hoạt động?

Bầu catalytic bị tắc nghẽn hoặc hỏng có thể là nguyên nhân gây ra hiện tượng xe rung giật, đặc biệt khi tăng tốc hoặc khi xe đang hoạt động ở tốc độ cao.

Bao lâu thì nên kiểm tra hoặc thay bầu catalytic converter?

Nên kiểm tra bầu catalytic sau mỗi 50.000 km hoặc khi xe xuất hiện các triệu chứng bất thường và nên  thay thế sau mỗi từ 160.000-200.000 km

Bầu catalytic converter ảnh hưởng đến hiệu suất động cơ không?

Khi bầu catalytic bị tắc nghẽn có thể làm giảm công suất động cơ do hạn chế dòng khí thải và có thể làm tăng nhẹ mức tiêu thụ nhiên liệu (khoảng 1-2%) do tạo ra một lượng nhỏ áp lực ngược trong hệ thống xả.

Bầu catalytic converter là một bộ phận kỹ thuật quan trọng và có ý nghĩa lớn trong việc bảo vệ môi trường khỏi khí thải độc hại của xe ô tô. Việc hiểu rõ về cấu tạo, nguyên lý hoạt động và đặc biệt là các dấu hiệu khi nó gặp vấn đề sẽ giúp bạn chủ động hơn trong việc chăm sóc và bảo dưỡng chiếc xe của mình.

Nếu bạn có bất kỳ nghi ngờ nào về hoạt động của bầu catalytic converter trên xe của mình, cần kiểm tra chuyên sâu, vệ sinh bầu catalytic hoặc tìm kiếm phụ tùng thay thế chính hãng, đừng ngần ngại liên hệ với các chuyên gia của Phụ Tùng Đức Anh qua Hotline/Zalo: 0979722210. Phụ tùng Đức Anh là địa chỉ đáng tin cậy cung cấp các giải pháp về phụ tùng ô tô chất lượng.
