Cảm biến lưu lượng khí nạp: Cấu tạo, nguyên lý và cách kiểm tra

Cảm biến lưu lượng khí nạp giúp điều chỉnh lượng không khí vào động cơ, đảm bảo xe vận hành ổn định và tiết kiệm nhiên liệu. Bài viết sẽ giới thiệu cấu tạo, nguyên lý hoạt động và cách kiểm tra cảm biến khí nạp một cách dễ hiểu và chi tiết.

Cảm biến lưu lượng khí nạp là gì?

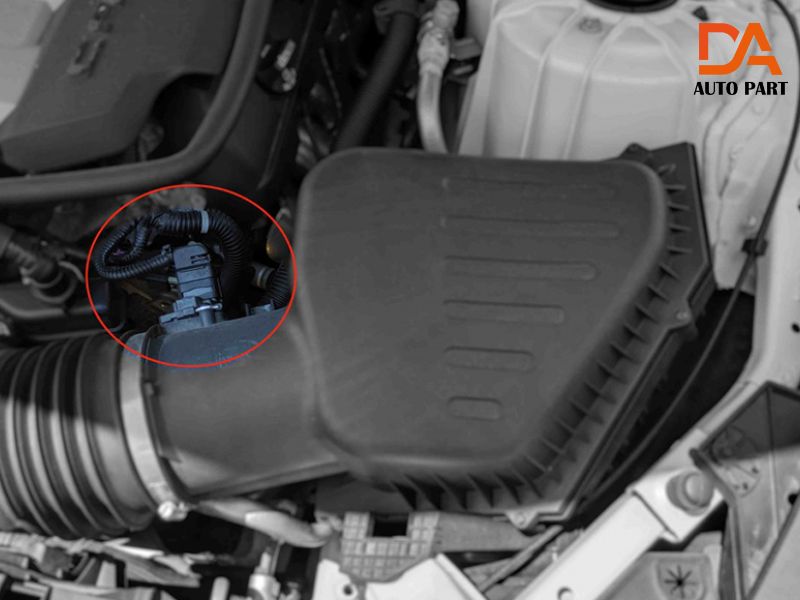

Cảm biến lưu lượng khí nạp (MAF – Mass Air Flow Sensor) là một bộ phận quan trọng trong hệ thống phun xăng điện tử của ô tô. Nó thường được lắp giữa bộ lọc gió và ống nạp, có nhiệm vụ đo chính xác lượng và tốc độ không khí đi vào động cơ.

Thiết bị này phối hợp cùng cảm biến oxy để điều chỉnh tỷ lệ hòa khí sao cho phù hợp với điều kiện vận hành. Vì lượng không khí nạp vào có thể thay đổi theo môi trường, độ cao hay thời tiết, nên cảm biến MAF giúp đảm bảo động cơ luôn nhận được lượng khí lý tưởng, từ đó vận hành êm ái, tiết kiệm nhiên liệu và đạt hiệu suất tốt nhất.

Cấu tạo của cảm biến lưu lượng khí nạp ô tô

Cảm biến lưu lượng khí nạp được cấu tạo từ ba thành phần chính: dây nhiệt, điện trở và mạch điều khiển. Nhiệm vụ chính của cảm biến này là đo lượng không khí thực tế đi vào động cơ, sau đó chuyển đổi thành tín hiệu điện áp gửi về ECU (bộ điều khiển trung tâm).

Theo kiến thức ô tô cơ bản, thông qua tín hiệu này, hệ thống điều khiển động cơ (ECM) sẽ tính toán chính xác lượng nhiên liệu cần phun, điều chỉnh thời điểm đánh lửa, cũng như tối ưu thời điểm sang số. Nhờ đó, xe luôn vận hành mượt mà, tiết kiệm nhiên liệu và đạt hiệu suất cao trong mọi điều kiện.

Nguyên lý hoạt động của các biến lưu lượng khí nạp

Cảm biến khí nạp có nhiệm vụ chuyển đổi lưu lượng không khí đi qua nó thành tín hiệu điện áp, gửi về bộ điều khiển động cơ (ECM). Dựa trên tín hiệu này, ECM sẽ tính toán chính xác lượng khí nạp, từ đó điều chỉnh lượng nhiên liệu phun vào buồng đốt cũng như thời điểm đánh lửa sao cho phù hợp với điều kiện vận hành thực tế.

Việc tạo ra tín hiệu điện áp có thể dựa trên nhiều nguyên lý khác nhau như:

• Sự thay đổi nhiệt độ của dây sấy bên trong cảm biến (kiểu dây nhiệt)
• Lực tác động lên tấm chắn nhờ lò xo đàn hồi (kiểu cánh đo)
• Chênh lệch áp suất dòng khí đi qua cảm biến (kiểu cảm biến quang)

Nhờ những phương pháp đo chính xác này, cảm biến khí nạp giúp động cơ hoạt động hiệu quả, ổn định và tiết kiệm nhiên liệu hơn.

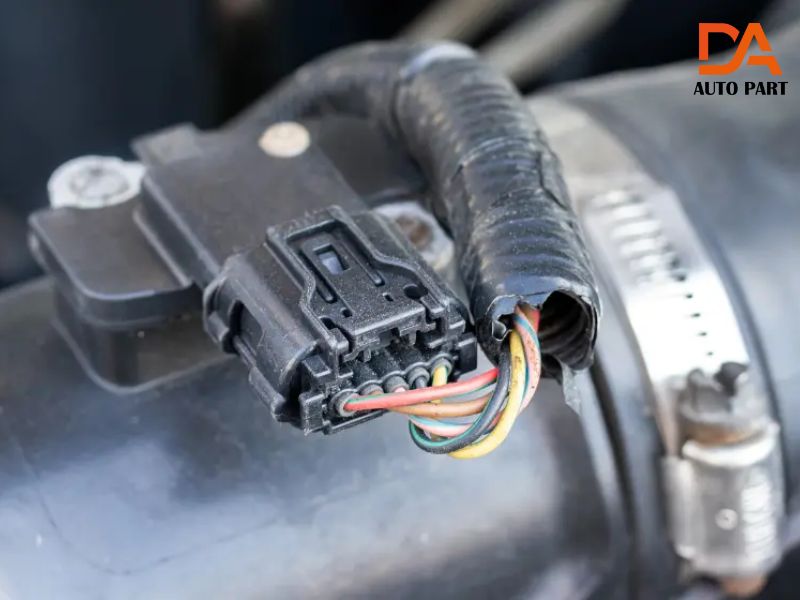

Cách nhận biết cảm biến lưu lượng khí nạp gặp sự cố

Khi bộ phận này hoạt động không chính xác, xe có thể xuất hiện nhiều dấu hiệu bất thường, ảnh hưởng trực tiếp đến hiệu suất cũng như độ an toàn khi lái xe. Dưới đây là một số triệu chứng rõ ràng nhất mà bạn nên chú ý:

Xe chạy yếu, máy rung hoặc tăng tốc chậm

Nếu bạn cảm thấy xe mất lực, ì ạch khi đạp ga hoặc động cơ hoạt động không ổn định, rất có thể cảm biến khí nạp đang gặp vấn đề. Nguyên nhân là do lượng không khí đi vào buồng đốt không được kiểm soát chính xác, khiến hỗn hợp nhiên liệu – không khí mất cân bằng.

Điều này khiến quá trình đốt cháy diễn ra kém hiệu quả, dẫn đến tình trạng động cơ yếu, rung giật và khó tăng tốc.

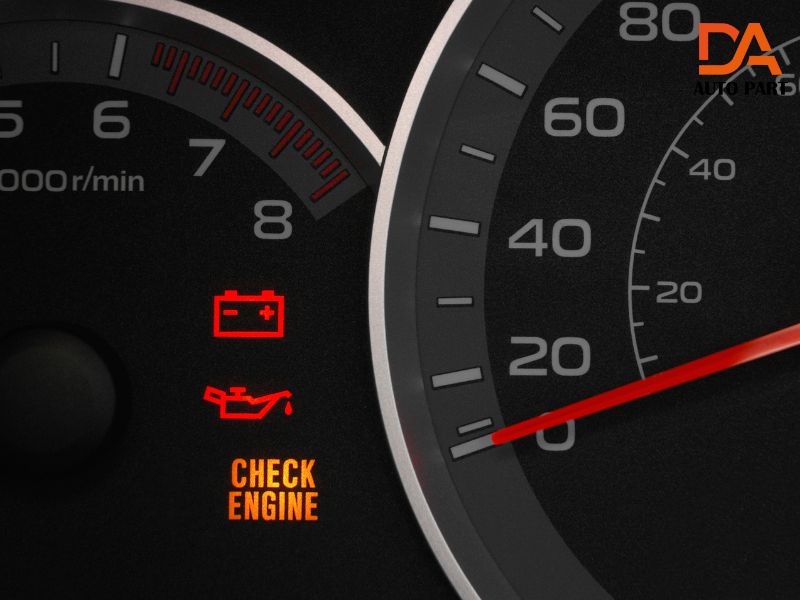

Đèn báo lỗi động cơ (Check Engine) phát sáng

Khi hệ thống điện tử phát hiện có sai lệch ở cảm biến khí nạp, đèn Check Engine sẽ lập tức sáng lên để cảnh báo. Dù đây là tín hiệu phổ biến cho nhiều lỗi khác nhau, nhưng nó cũng là một trong những biểu hiện đầu tiên của cảm biến MAF bị trục trặc.

Nếu đèn báo sáng liên tục, bạn nên đưa xe đến gara uy tín để kiểm tra bằng thiết bị chuyên dụng càng sớm càng tốt.

Động cơ dễ chết máy khi đang dừng hoặc chạy không tải

Một chiếc xe tự nhiên bị tắt máy khi dừng đèn đỏ hoặc không tải là dấu hiệu không nên xem nhẹ. Điều này thường xuất phát từ tỷ lệ hòa khí sai lệch do cảm biến MAF gửi tín hiệu sai đến ECU.

Hậu quả là động cơ hoạt động không ổn định, có thể bị rung lắc mạnh, chết máy hoặc giật khi bạn đạp ga tăng tốc. Tình trạng này không chỉ khiến người lái cảm thấy phiền toái mà còn có thể gây mất an toàn khi di chuyển, nhất là trong môi trường giao thông đông đúc, khi lên dốc hoặc vào cua.

Đừng để sự cố nhỏ trở thành rủi ro lớn. Hãy liên hệ ngay cho Phụ tùng Đức Anh  qua Hotline: 0979722210 – địa chỉ tin cậy chuyên cung cấp cảm biến lưu lượng khí nạp chất lượng cao, giá tốt, phù hợp với nhiều dòng xe phổ biến trên thị trường.

Đội ngũ tư vấn kỹ thuật luôn sẵn sàng hỗ trợ bạn lựa chọn đúng sản phẩm, đúng bệnh – giúp xe chạy ổn định, tiết kiệm và an toàn hơn trên mọi hành trình.

Các phương pháp kiểm tra cảm biến lưu lượng khí nạp đúng chuẩn

Khi cảm biến hoạt động sai lệch, nó có thể ảnh hưởng trực tiếp đến hiệu suất, mức tiêu hao nhiên liệu và độ ổn định khi vận hành. Dưới đây là các bước kiểm tra cảm biến khí nạp mà bạn hoàn toàn có thể thực hiện hoặc trao đổi với kỹ thuật viên để đảm bảo độ chính xác:

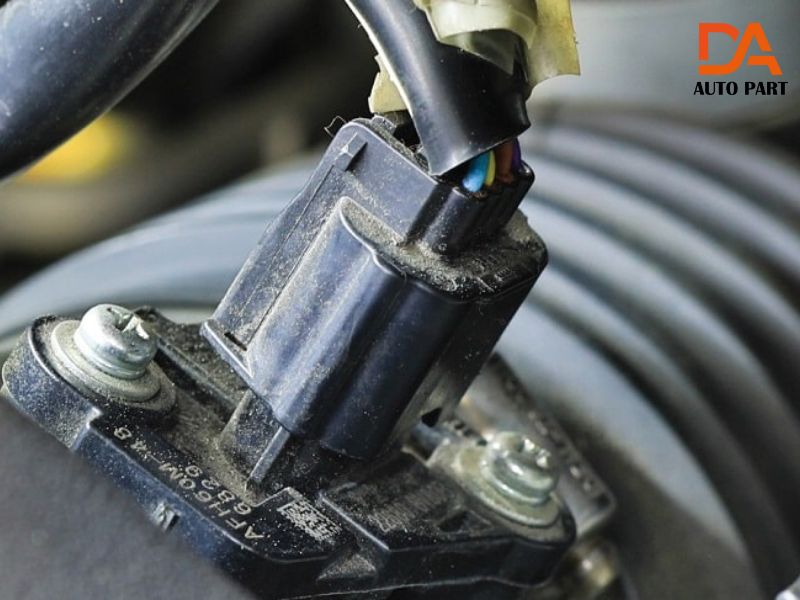

Kiểm tra hệ thống dây và cáp kết nối

Trước tiên, hãy kiểm tra phần dây dẫn nối với cảm biến để đảm bảo không có hiện tượng đứt, lỏng hoặc chạm chập. Cáp bị hư hỏng hoặc đầu nối bị oxy hóa có thể khiến tín hiệu truyền đi bị sai lệch, dẫn đến việc cảm biến hoạt động không chính xác.

Sử dụng thiết bị chẩn đoán (OBD) để quét lỗi

Dùng máy quét lỗi OBD-II để đọc mã lỗi từ ECU. Nếu cảm biến khí nạp gặp vấn đề, mã lỗi liên quan sẽ hiển thị (ví dụ: P0100, P0101,…). Sau khi xác nhận mã lỗi, bạn có thể xóa tạm thời để kiểm tra lại hoặc thực hiện bước kiểm tra sâu hơn để xác định nguyên nhân gốc.

Kiểm tra hiệu suất hoạt động của xe

Một cảm biến MAF lỗi thường ảnh hưởng rõ rệt đến cảm giác lái. Xe có thể khó nổ máy, tăng tốc kém, bị giật khi đạp ga hoặc tiêu hao nhiên liệu bất thường. Những dấu hiệu này là chỉ báo rõ ràng để bạn cân nhắc kiểm tra lại cảm biến khí nạp.

Đo điện áp cảm biến khi động cơ hoạt động

Dùng đồng hồ đo điện áp để kiểm tra tín hiệu đầu ra từ cảm biến khi xe đang chạy không tải. Thông thường, điện áp sẽ nằm trong khoảng từ 0,98V đến 1,02V. Nếu số đo vượt ngoài giới hạn này, cảm biến có khả năng đã hư hỏng hoặc hoạt động sai lệch.

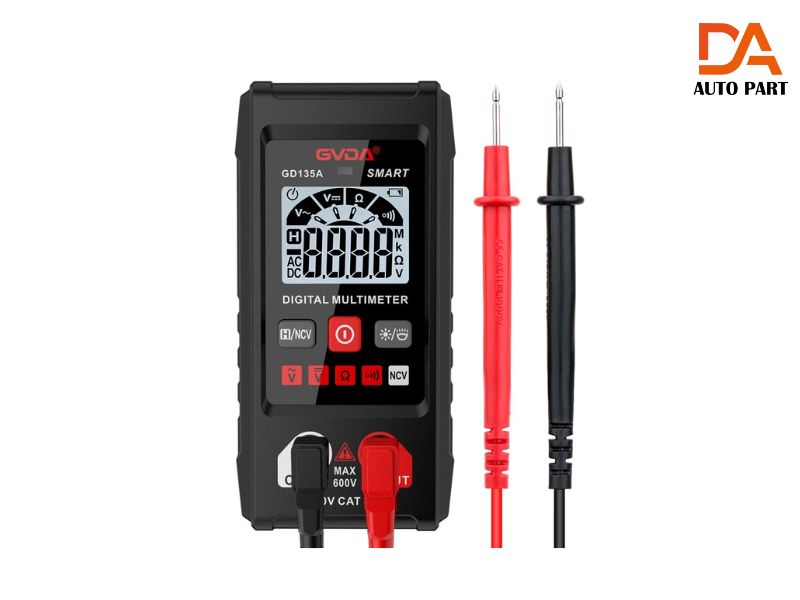

Sử dụng đồng hồ vạn năng để kiểm tra phản hồi tín hiệu

Đây là phương pháp phổ biến trong kỹ thuật để xác định xem cảm biến có nhận và phản hồi đúng tín hiệu điện từ ECU hay không. Việc đo trở kháng, kiểm tra mạch và đánh giá tốc độ thay đổi điện áp sẽ giúp bạn xác định độ chính xác và độ nhạy của cảm biến.

Kiểm tra bộ lọc không khí đi kèm

Đừng quên kiểm tra bộ lọc khí nơi đặt cảm biến. Nếu lọc quá bẩn hoặc bị tắc, luồng khí đi qua bị cản trở sẽ ảnh hưởng đến kết quả đo của cảm biến, khiến động cơ hiểu sai lượng khí nạp thực tế. Trong một số trường hợp, chỉ cần thay lọc gió là xe có thể hoạt động trở lại bình thường

Các loại cảm biến lưu lượng khí nạp phổ biến hiện nay

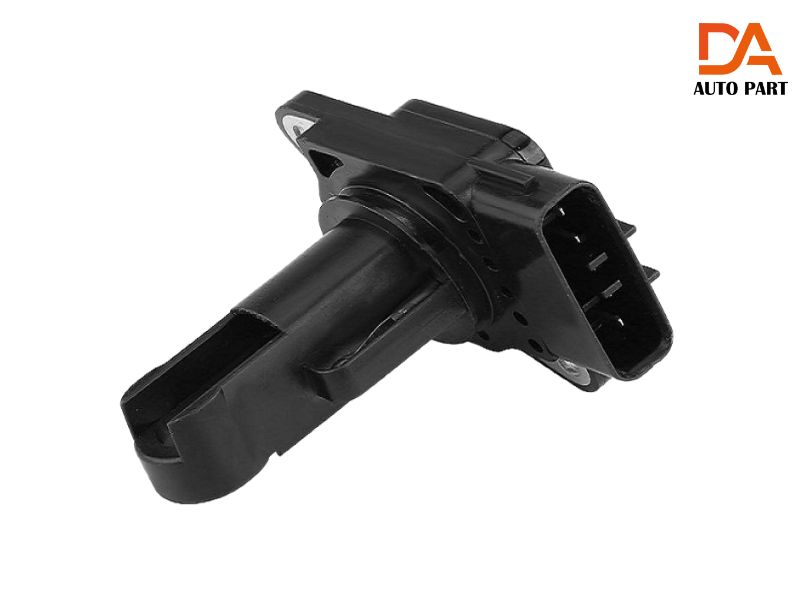

Trong các dòng cảm biến khí nạp hiện nay, cảm biến lưu lượng dạng dây sấy là loại được sử dụng phổ biến nhất. Cơ chế hoạt động của loại cảm biến này rất thông minh và hiệu quả.

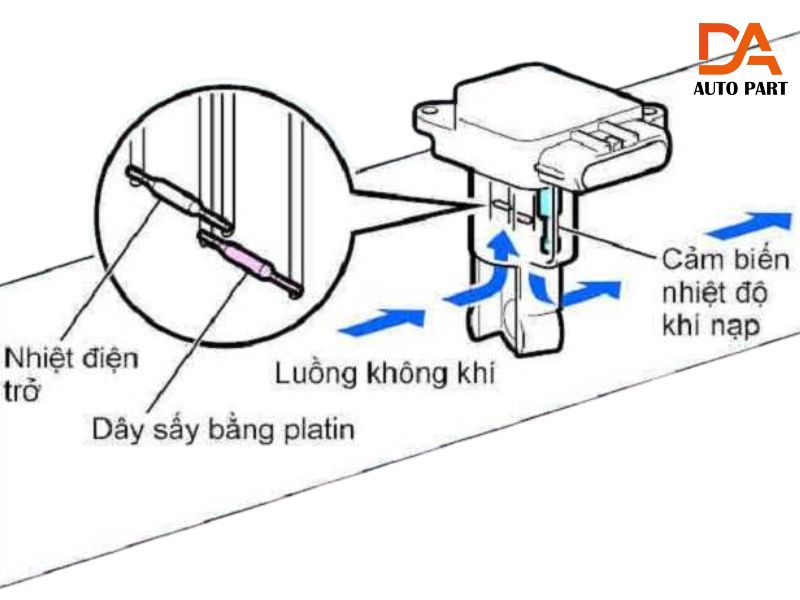

Nguyên lý hoạt động

Cảm biến bao gồm một dây sấy mảnh và một điện trở nhiệt. Khi có dòng điện chạy qua, dây sấy sẽ nóng lên đến một nhiệt độ cố định. Lúc này, khi không khí từ bên ngoài đi qua dây sấy, nó sẽ làm mát dây theo tỷ lệ thuận với khối lượng không khí đi vào.

Để bù lại phần nhiệt bị mất đi, cảm biến sẽ tự động điều chỉnh dòng điện sao cho nhiệt độ dây sấy được giữ ổn định. Lượng điện cần bổ sung càng nhiều, chứng tỏ lưu lượng khí đi qua càng lớn. Từ đó, hệ thống sẽ đo dòng điện tiêu thụ và chuyển đổi thành tín hiệu điện áp gửi về bộ điều khiển trung tâm ECM, giúp tính toán chính xác lượng nhiên liệu cần phun vào buồng đốt.

Ưu điểm nổi bật của cảm biến dạng dây sấy:

• Độ chính xác cao: Nhờ đo trực tiếp khối lượng không khí, cảm biến dạng sấy mang lại kết quả ổn định và tin cậy.
  Dễ lắp đặt: Thiết kế nhỏ gọn, đơn giản, không yêu cầu vị trí lắp phức tạp.
• Trọng lượng nhẹ: Giúp giảm tổng trọng lượng hệ thống hút khí.
• Độ bền tốt: Ít hỏng hóc, hoạt động bền bỉ trong nhiều điều kiện môi trường.
• Chi phí hợp lý: Cấu tạo đơn giản giúp giá thành sản xuất thấp, dễ thay thế và sửa chữa.

Với những lợi thế này, cảm biến lưu lượng khí nạp dạng dây sấy là lựa chọn lý tưởng cho nhiều dòng xe hiện đại, đặc biệt phù hợp với các hệ thống phun xăng điện tử cần độ chính xác cao.

Cảm biến lưu lượng khí nạp tuy nhỏ nhưng đóng vai trò lớn trong việc giúp động cơ vận hành ổn định và tiết kiệm nhiên liệu. Việc hiểu rõ cấu tạo, nguyên lý hoạt động và cách kiểm tra sẽ giúp bạn dễ dàng phát hiện sớm lỗi, tránh những sự cố không mong muốn.
