ECM là gì? Cấu tạo, nguyên lý và cách phân biệt ECM và ECU

ECM là gì? Đây là bộ điều khiển trung tâm của động cơ, giúp điều chỉnh nhiên liệu, thời gian đánh lửa và kiểm soát khí thải. Khi ECM hỏng, xe có thể khó khởi động, hao nhiên liệu hoặc mất công suất. Bài viết này sẽ giúp bạn hiểu rõ ECM, dấu hiệu hư hỏng và cách kiểm tra, thay thế.

ECM là gì?

ECM (Engine Control Module) là hộp điều khiển điện tử của động cơ ô tô. ECM liên tục đọc tín hiệu từ các cảm biến, tính toán rồi ra lệnh cho kim phun, bô bin đánh lửa, bướm ga điện tử và nhiều bộ chấp hành khác. Nhờ vậy động cơ chạy êm, đủ công suất, tiết kiệm nhiên liệu và đạt chuẩn khí thải.

Ở Việt Nam, ECM còn được gọi là hộp đen động cơ, hộp điều khiển động cơ hoặc ECU động cơ.

Cấu tạo của ECM ô tô

ECM (engine control module) là một bộ phận quan trọng trong hệ thống điều khiển động cơ, đóng vai trò trung tâm trong việc thu thập, xử lý dữ liệu và điều chỉnh các hoạt động của động cơ. Trong hệ thống kiến thức ô tô, ECM được xem như “bộ não” của động cơ, và một ECM hiện đại thường bao gồm các thành phần chính sau:

Phần cứng

• Mạch nguồn và ổn áp: Nhận điện 12 V từ ắc quy và hạ xuống mức ổn định cho vi xử lý. Mạch này cũng cấp điện áp chuẩn 5 V cho nhiều cảm biến. Khi nguồn yếu hoặc mass kém, ECM sẽ hoạt động sai dù bản thân hộp không hỏng.
• Mạch xử lý tín hiệu vào: Lọc nhiễu và chuyển tín hiệu điện áp của cảm biến thành dữ liệu số (bộ chuyển đổi ADC) để vi xử lý đọc được.
• Vi xử lý (CPU): Là “bộ não” của ECM, chạy phần mềm điều khiển và tính toán theo thời gian thực. CPU chịu trách nhiệm thực hiện các phép tính phức tạp, xử lý tín hiệu đầu vào từ các cảm biến và đưa ra quyết định điều chỉnh hệ thống động cơ theo thời gian thực.

Bộ nhớ (ROM, RAM, EEPROM)

ECM sử dụng nhiều loại bộ nhớ để lưu trữ và xử lý dữ liệu:

• Flash: Phần mềm điều khiển và các bảng dữ liệu. Nạp lại được bằng máy chẩn đoán, nên hãng có thể cập nhật phần mềm. ECM thay mới phải được nạp đúng phần mềm cho xe
• RAM (random access memory): Lưu trữ dữ liệu tạm thời trong quá trình ECM hoạt động, giúp xử lý thông tin nhanh chóng. Khi xe tắt máy, dữ liệu trong RAM sẽ bị xóa.
• EEPROM: Lưu trữ các thông tin hiệu chỉnh và dữ liệu học được trong quá trình vận hành, giúp ECM thích nghi với điều kiện sử dụng thực tế. EEPROM có thể được cập nhật khi cần thiết.

ECM đời cũ dùng chip ROM hoặc EPROM, muốn đổi phần mềm phải thay chip. Hầu hết ECM hiện nay dùng bộ nhớ flash.

Mạch công suất đầu ra: Gồm các linh kiện bán dẫn công suất, đóng ngắt dòng điện cho kim phun, bô bin và mô tơ bướm ga, thường theo dạng xung (PWM). Đây là phần hay hỏng nhất khi có chập mạch bên ngoài, ví dụ dây kim phun hoặc dây bô bin bị chạm.

Mạch giao tiếp CAN: Giúp ECM trao đổi dữ liệu với hộp số, ABS/ESP, cụm đồng hồ, hệ thống chống trộm và máy chẩn đoán.

Vỏ hộp và giắc cắm: Vỏ nhôm giúp tản nhiệt, giắc cắm có gioăng chống nước. Gioăng lão hóa hoặc nước đọng quanh giắc là nguyên nhân thường gặp làm gỉ chân giắc.

Lưu ý: cổng chẩn đoán OBD2 không nằm trong ECM. Đó là giắc 16 chân gắn trên xe, thường ở dưới taplo phía người lái. Cổng này nối với ECM và các hộp điều khiển khác qua mạng CAN. Kỹ thuật viên cắm máy chẩn đoán vào đây để đọc lỗi.

Phần mềm điều khiển

• Chương trình điều khiển và bảng dữ liệu (map): các bảng giá trị lượng phun, góc đánh lửa, áp suất tăng áp theo tốc độ và tải động cơ.
• Chức năng tự chẩn đoán: giám sát cảm biến và bộ chấp hành, phát hiện giá trị bất thường, lưu mã lỗi và bật đèn check engine.
• Dữ liệu mã hóa theo xe: cấu hình ECM đúng với loại hộp số, trang bị và thị trường của từng chiếc xe.

Nguyên lý hoạt động của ECM

ECM làm việc theo một vòng lặp ba bước, lặp lại liên tục nhiều lần trong mỗi giây:

1. Nhận tín hiệu: đọc dữ liệu từ các cảm biến như tốc độ động cơ, lượng gió nạp, nhiệt độ, vị trí bàn đạp ga.
2. Xử lý: so sánh dữ liệu với các bảng dữ liệu (map) có sẵn trong bộ nhớ. Từ đó tính ra lượng phun, thời điểm phun và góc đánh lửa phù hợp.
3. Điều khiển: gửi lệnh tới các bộ chấp hành, rồi đọc lại tín hiệu cảm biến để hiệu chỉnh tiếp.

Ví dụ khi bạn đạp ga:

• Cảm biến bàn đạp ga báo mức đạp, ECM mở bướm ga điện tử tương ứng.
• Cảm biến lưu lượng khí báo lượng gió đi vào. ECM tính lượng xăng cần phun và chỉnh góc đánh lửa.
• Sau khi cháy, cảm biến oxy trên đường xả báo hỗn hợp đang đậm hay nhạt. ECM dựa vào đó để tăng hoặc giảm lượng phun ở chu kỳ sau.

Các cảm biến gửi tín hiệu về ECM:

Nếu bạn đang có nhu cầu thay thế ECM, hãy liên hệ ngay với Phụ Tùng Đức Anh qua Zalo: 0979722210 để được tư vấn và hỗ trợ nhanh chóng. Chúng tôi chuyên cung cấp ECM chất lượng cao, phù hợp với nhiều dòng xe, đảm bảo hiệu suất vận hành tối ưu. Đội ngũ kỹ thuật viên giàu kinh nghiệm của chúng tôi sẵn sàng tư vấn, giúp bạn chọn đúng ECM phù hợp với xe của mình và hướng dẫn lắp đặt chuẩn xác.

Sự khác biệt giữa ECM và ECU ô tô

• Phạm vi chức năng: ECM tập trung vào việc điều khiển và giám sát các chức năng liên quan đến động cơ, trong khi ECU có thể điều khiển nhiều hệ thống khác nhau trong xe.​
• Phân loại: ECM là một loại cụ thể của ECU. Nói cách khác, tất cả các ECM đều là ECU, nhưng không phải tất cả các ECU đều là ECM.​
• Chuyên môn hóa: ECM được thiết kế đặc biệt để tối ưu hóa hiệu suất và hiệu quả của động cơ, trong khi các ECU khác có thể được thiết kế cho các mục đích khác nhau như an toàn, tiện nghi hoặc hiệu suất tổng thể của xe.​

Tóm lại, ECM là một dạng cụ thể của ECU, tập trung vào việc quản lý và điều khiển động cơ, trong khi ECU là thuật ngữ chung cho tất cả các đơn vị điều khiển điện tử trong xe, bao gồm cả ECM.

Dấu hiệu hư hỏng và cách kiểm tra ECM trên xe ô tô

ECM ít khi hỏng hơn nhiều so với cảm biến, giắc cắm và dây điện. Phần lớn các triệu chứng dưới đây cũng có thể xuất hiện khi một cảm biến hoặc bộ phận liên quan bị lỗi, trong khi chi phí thay thế những bộ phận này thấp hơn ECM nhiều lần. Vì vậy, bạn không nên kết luận ECM bị hỏng chỉ dựa vào các triệu chứng bên ngoài.

Các triệu chứng chung (có thể do ECM hoặc do lỗi khác):

• Đèn Check Engine sáng: Hệ thống điều khiển động cơ phát hiện lỗi và kích hoạt đèn cảnh báo trên bảng táp-lô.
• Xe khó nổ, không nổ hoặc nổ rồi tắt: Động cơ có thể gặp tình trạng khó khởi động, không thể khởi động hoặc vừa nổ máy đã tắt.
• Máy yếu, xe ì khi tăng tốc hoặc vào chế độ an toàn: Động cơ có thể giảm công suất, phản hồi chân ga chậm hoặc xe chuyển sang chế độ an toàn để hạn chế hư hỏng.
• Máy rung, nổ không đều, vòng tua không tải lên xuống: Động cơ có thể hoạt động không ổn định, đặc biệt khi xe đứng yên hoặc chạy ở chế độ không tải.
• Xe hao nhiên liệu bất thường: Mức tiêu thụ nhiên liệu có thể tăng do hệ thống điều khiển động cơ không duy trì được tỷ lệ phun nhiên liệu và đánh lửa phù hợp.

Dấu hiệu nghiêng về lỗi ECM:

• Máy chẩn đoán không kết nối được với ECM: Trường hợp này xảy ra khi máy chẩn đoán không thể truy cập ECM nhưng vẫn đọc được các hộp điều khiển khác. Những hộp khác có thể lưu mã lỗi mất liên lạc với ECM, chẳng hạn như mã U0100.
• ECM xuất hiện mã lỗi nội bộ: Các mã lỗi thuộc nhóm P0600 đến P0606 theo chuẩn OBD2 có thể liên quan đến lỗi bên trong hộp điều khiển. Đối với xe Mercedes và BMW, xe còn có thể lưu các mã lỗi riêng của hãng, vì vậy cần sử dụng máy chẩn đoán chuyên hãng để đọc chính xác.

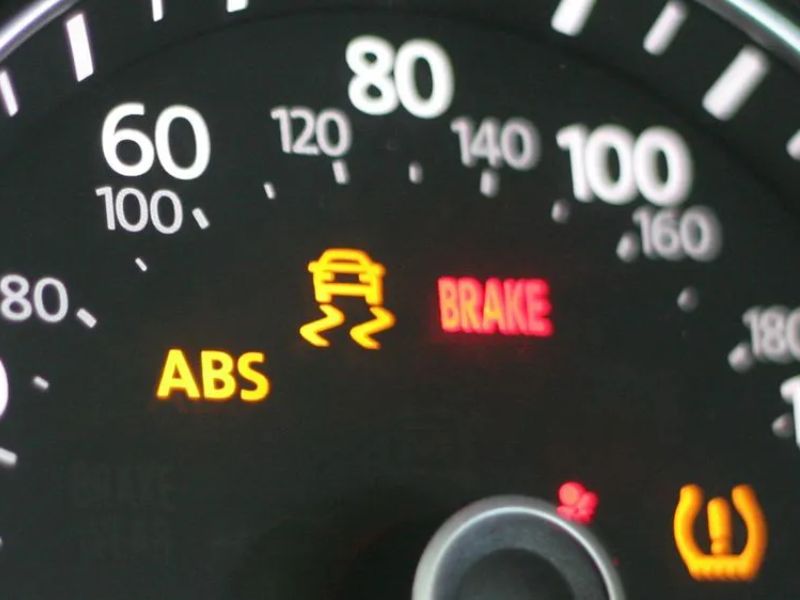

• Nhiều mã lỗi không liên quan xuất hiện cùng lúc: Khi nhiều hệ thống khác nhau đồng thời báo lỗi và các mã lỗi này xuất hiện lại ngay sau khi xóa, nguyên nhân có thể liên quan đến ECM hoặc nguồn cấp cho ECM.

• ECM không tạo xung điều khiển kim phun hoặc đánh lửa: Trường hợp này đáng nghi ngờ hơn khi cảm biến trục khuỷu, nguồn điện và mass của ECM đều đã được kiểm tra và đạt yêu cầu.
• Lỗi chập chờn theo nhiệt độ hoặc rung động: Xe có thể chết máy khi động cơ nóng, hoặc lỗi có thể xuất hiện và biến mất khi hộp ECM chịu tác động của nhiệt độ hoặc rung động. Trong một số trường hợp, việc gõ nhẹ vào hộp cũng có thể làm lỗi xuất hiện hoặc biến mất.
• Hộp ECM có dấu vết hư hỏng bên ngoài: Người kiểm tra có thể phát hiện nước bên trong hộp điện, chân giắc bị gỉ xanh hoặc hộp có mùi khét. Những dấu hiệu này cho thấy ECM hoặc hệ thống kết nối với ECM có thể đã bị ảnh hưởng.

Một số mã trong nhóm này cũng xuất hiện khi điện áp nguồn thấp hoặc sau khi nạp phần mềm dở dang. Vì vậy vẫn phải kiểm tra nguồn trước khi kết luận.
