Hệ thống tuần hoàn khí thải EGR: Cấu tạo và nguyên lý hoạt động

Hệ thống tuần hoàn khí thải EGR được phát minh từ đầu những năm 1970, đóng vai trò quan trọng trong việc giảm đáng kể lượng khí thải NOx độc hại ra ngoài môi trường. Bài viết này sẽ đi sâu khám phá cấu tạo, nguyên lý hoạt động và tầm quan trọng của hệ thống EGR trên ô tô.

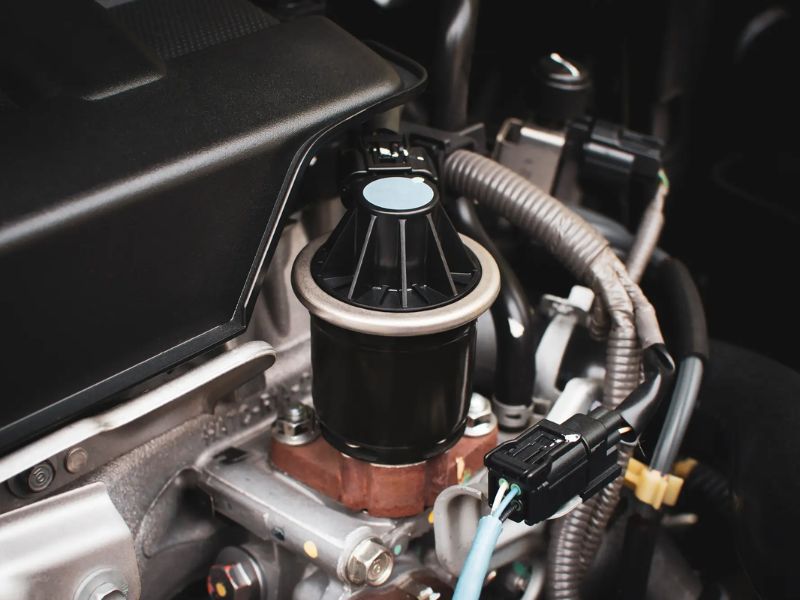

Hệ thống tuần hoàn khí thải EGR xe ô tô là gì?

EGR là viết tắt của Exhaust Gas Recirculation, nghĩa là tuần hoàn khí thải. Có nơi gọi là hồi lưu khí xả hoặc luân hồi khí thải, đều là một thứ.

Nói đơn giản, EGR lấy một ít khí thải ở đường ống xả, dẫn ngược về đường ống nạp để trộn với không khí sạch trước khi vào xi lanh.

Mục đích không phải để tận dụng lại năng lượng trong khí thải. Mục đích là làm hỗn hợp cháy “loãng” và mát hơn, từ đó giảm lượng NOx sinh ra.

Cấu tạo của hệ thống EGR trên ô tô

Hệ thống EGR trên ô tô có thể có cấu tạo hơi khác nhau tùy thuộc vào loại động cơ, đời xe và nhà sản xuất. Tuy nhiên, các bộ phận chính thường bao gồm:

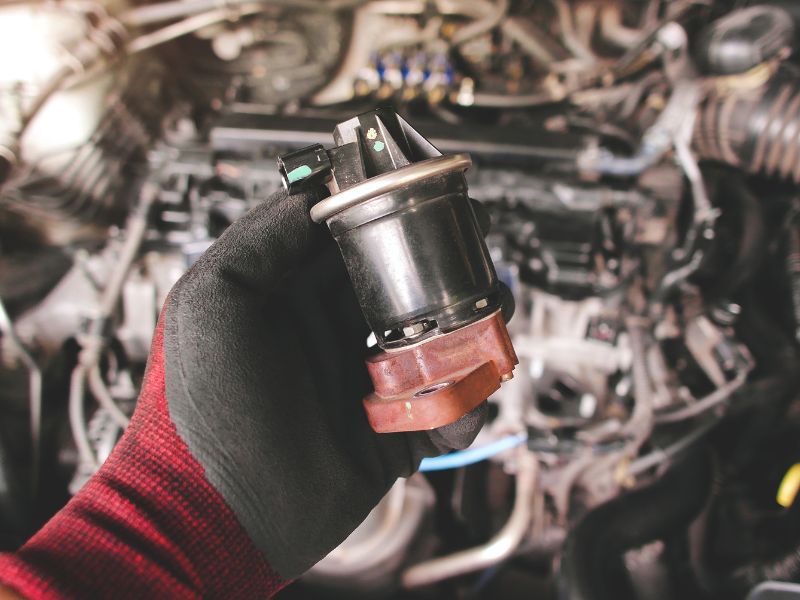

• Van EGR (EGR Valve): Bộ phận điều khiển trung tâm, quyết định lưu lượng khí thải được đưa từ đường xả sang đường nạp. Van có thể được điều khiển bằng chân không hoặc phổ biến hơn là điều khiển điện tử bởi ECU động cơ.

• Hệ thống ống dẫn khí thải (EGR Passage/Pipe): Các đường ống hoặc rãnh dẫn khí thải có khả năng chịu nhiệt cao, nối từ đường ống xả tới đường ống nạp.
• Các cảm biến và Bộ điều khiển động cơ (ECU): ECU nhận tín hiệu từ các cảm biến (vị trí bướm ga, tốc độ động cơ, nhiệt độ nước làm mát, lưu lượng khí nạp…) để tính toán chính xác lượng khí thải cần tuần hoàn và điều khiển van EGR đóng/mở phù hợp với điều kiện hoạt động của động cơ.

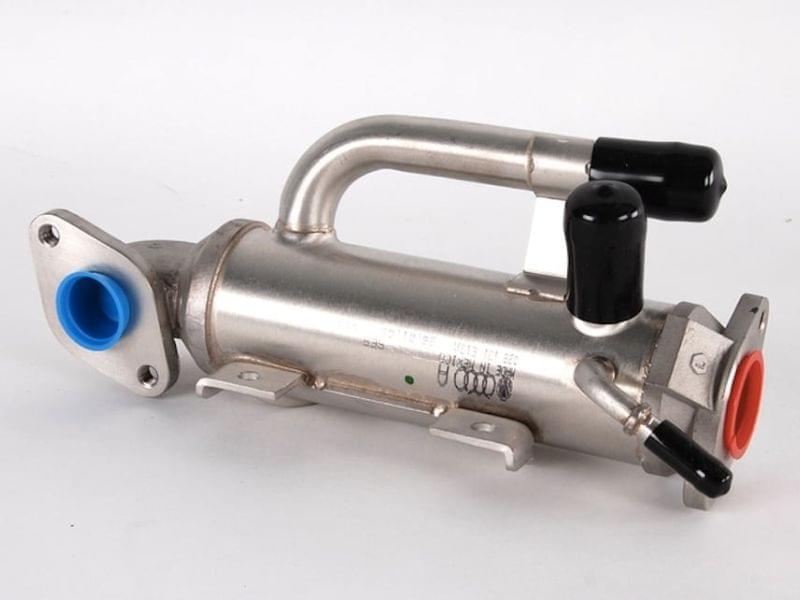

• Bộ làm mát khí thải EGR: Trước khi hòa trộn với khí nạp, khí thải nóng sẽ được làm mát bằng dung dịch làm mát động cơ. Việc làm mát này là cần thiết để tránh làm tăng nhiệt độ khí nạp, điều có thể làm giảm hiệu suất động cơ, đồng thời giúp giảm nhiệt độ buồng đốt hiệu quả hơn nữa, tối ưu hóa việc giảm NOx.

Những bộ phận này đóng vai trò thiết yếu trong việc kiểm soát khí thải. Khi cần bảo dưỡng hoặc thay thế các chi tiết trong hệ thống EGR, việc lựa chọn phụ tùng chất lượng là vô cùng quan trọng. Hãy liên hệ Phụ tùng Đức Anh qua Zalo/Hotline: 0979722210 để được tư vấn chi tiết và nhanh chóng.

Có thể bạn quan tâm: Cách kiểm tra van egr

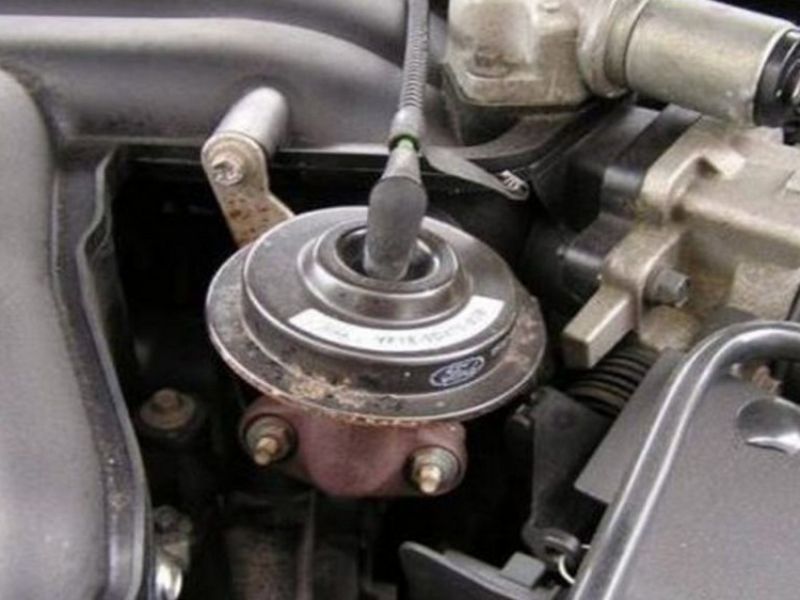

Mục đích ra đời của hệ thống EGR trên ô tô

Mục đích cốt lõi và quan trọng nhất của hệ thống EGR là giảm thiểu lượng khí thải NOx được tạo ra trong quá trình đốt cháy nhiên liệu.

Khí NOx (bao gồm NO, NO₂, N₂O₅…) được hình thành khi nhiệt độ và áp suất trong buồng đốt rất cao, đặc biệt ở điều kiện động cơ tải trung bình và cao, khiến khí Nitơ (N₂) trong không khí phản ứng với Oxy (O₂) ở nhiệt độ cao.

Chính vì vậy, hệ thống EGR ra đời như một giải pháp hiệu quả để kiểm soát và giảm lượng NOx phát thải, đáp ứng các tiêu chuẩn khí thải ngày càng chặt chẽ trên toàn cầu.

Kết quả từ một vài nghiên cứu cho thấy EGR có hiệu quả trong việc cắt giảm tới 60% khí NOx phát sinh từ quá trình đốt cháy. Đây là một trong những công nghệ giúp đáp ứng các tiêu chuẩn khí thải ngày càng cao như EURO 4 góp phần bảo vệ môi trường.

Hệ thống EGR cũng được đánh giá là dễ ứng dụng và có chi phí hợp lý, đó là lý do nó được trang bị rộng rãi trên nhiều dòng xe.

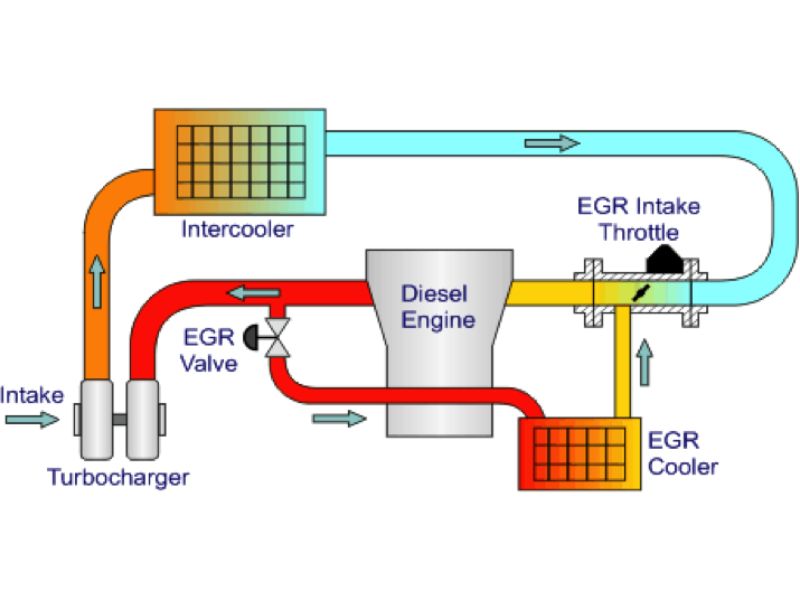

Nguyên lý hoạt động của hệ thống EGR trên ô tô

Khí thải đã cháy xong nên gần như không còn oxy, lại chứa nhiều CO₂ và hơi nước. Hai thứ này hấp thụ nhiệt tốt hơn không khí thường.

Khi trộn một phần khí thải vào khí nạp, hai chuyện xảy ra cùng lúc:

• Lượng oxy trong xi lanh ít đi, cháy chậm và “êm” hơn
• Khí thải hút bớt nhiệt, nhiệt độ đỉnh của quá trình cháy giảm xuống

Nhiệt độ thấp hơn thì phản ứng tạo NOx bị hạn chế mạnh. Theo nhiều tài liệu kỹ thuật, EGR có thể giảm tới khoảng 60% lượng NOx.

Lượng khí thải tuần hoàn được kiểm soát chặt chẽ:

• Trên động cơ xăng, tỷ lệ khí thải tuần hoàn thường dao động trong khoảng 5% – 15% lượng khí nạp. Nếu tỷ lệ này vượt quá cao (trên 15%), có thể gây khó khăn khi khởi động và khiến động cơ hoạt động không ổn định.
• Trên các động cơ diesel hiện đại có sử dụng bộ làm mát khí thải, tỷ lệ khí thải tuần hoàn có thể cao hơn đáng kể, thậm chí lên tới khoảng 50% lượng khí nạp trong một số điều kiện, do động cơ diesel ít nhạy cảm với việc loãng hỗn hợp nạp hơn động cơ xăng.

Hệ thống EGR thường không hoạt động khi động cơ chạy không tải, khởi động lạnh hoặc ở tải rất cao (khi cần công suất tối đa), bởi lúc đó việc tuần hoàn khí thải không cần thiết để giảm NOx hoặc có thể ảnh hưởng tiêu cực đến hiệu suất động cơ.

Tại sao nên sử dụng hệ thống EGR cho xe ô tô

Hệ thống EGR được áp dụng rộng rãi trên hầu hết các loại xe ô tô động cơ đốt trong hiện đại vì những lợi ích thiết thực sau:

• Giảm phát thải NOx hiệu quả: Đây là vai trò chính, giúp xe đáp ứng các tiêu chuẩn khí thải quốc tế và đóng góp vào việc cải thiện chất lượng không khí. Việc giảm tới 60% lượng NOx là minh chứng rõ ràng cho hiệu quả này.
• Hỗ trợ đáp ứng tiêu chuẩn khí thải: Công nghệ EGR là một phần quan trọng giúp động cơ đạt các tiêu chuẩn khắt khe như EURO 4.
• Cải thiện hiệu quả nhiên liệu và giảm kích nổ (động cơ xăng): Bằng cách giảm nhiệt độ cháy, EGR giúp giảm hiện tượng kích nổ trong động cơ xăng, cho phép ECU điều khiển thời điểm đánh lửa tối ưu hơn, từ đó có thể mang lại hiệu quả sử dụng nhiên liệu tốt hơn trong một số điều kiện hoạt động.
• Chi phí ứng dụng hợp lý: So với một số công nghệ xử lý khí thải phức tạp khác, EGR có chi phí sản xuất và tích hợp vào động cơ tương đối cạnh tranh.

Nhược điểm và các hư hỏng thường gặp

EGR có ích cho môi trường, nhưng đưa khí thải bẩn vào đường nạp thì chắc chắn có cái giá phải trả:

• Muội than đóng cặn — muội trong khí thải trộn với hơi dầu từ thông hơi các te, bám thành lớp cặn đen ở van EGR, cổ hút và cửa nạp. Máy dầu bị nặng hơn máy xăng.
• Van EGR kẹt — kẹt mở hoặc kẹt đóng do muội.
• Két làm mát EGR nứt, rò — nước làm mát lọt vào đường nạp, hao nước không rõ lý do, khói trắng.
• Cảm biến vị trí van, mô-tơ van hỏng — ECU báo lỗi dù van vẫn sạch.
• Ống chân không nứt, tuột (xe đời cũ) — van không mở được.

Hệ thống tuần hoàn khí thải EGR đóng vai trò thiết yếu trong việc giảm ô nhiễm khí NOx, giúp xe ô tô ngày càng thân thiện hơn với môi trường. Để bảo dưỡng hoặc thay thế các phụ tùng trong hệ thống EGR hãy liên hệ Phụ Tùng Đức Anh qua 0979722210 để được tư vấn chi tiết.
