Hệ thống chống trộm Immobilizer: Cấu tạo, hoạt động và phân loại

Hệ thống chống trộm Immobilizer là một công nghệ an toàn hiện đại, được trang bị phổ biến trên các dòng xe ô tô ngày nay. Với khả năng ngăn chặn hành vi khởi động trái phép, hệ thống này góp phần nâng cao tính bảo mật cho phương tiện.

Hệ thống chống trộm Immobilizer trên ô tô là gì?

Hệ thống chống trộm Immobilizer (hay còn gọi là hệ thống khóa động cơ điện tử) là một hệ thống an ninh điện tử được thiết kế để ngăn chặn việc khởi động xe trái phép. Tên gọi “Immobilizer” xuất phát từ khả năng làm “bất động” (immobilize) động cơ nếu không có sự xác thực từ chìa khóa chính hãng.

Nói một cách đơn giản, hệ thống này tạo ra một “hàng rào” điện tử, chỉ cho phép động cơ hoạt động khi nhận diện được mã số bí mật được tích hợp trong chìa khóa hợp lệ của xe. Đây là một ví dụ điển hình về cách công nghệ được ứng dụng vào kiến thức ô tô nhằm nâng cao tính an toàn và bảo mật cho phương tiện.

Cấu tạo của hệ thống immobilizer trên ô tô

Một hệ thống Immobilizer cơ bản thường bao gồm các thành phần chính sau:

• Bộ phận đọc mã (Transponder Coil/Antenna): Thường được đặt xung quanh ổ khóa hoặc gần đó, bộ phận này có nhiệm vụ phát ra sóng điện từ để kích hoạt chip trong chìa khóa và nhận mã số phản hồi.

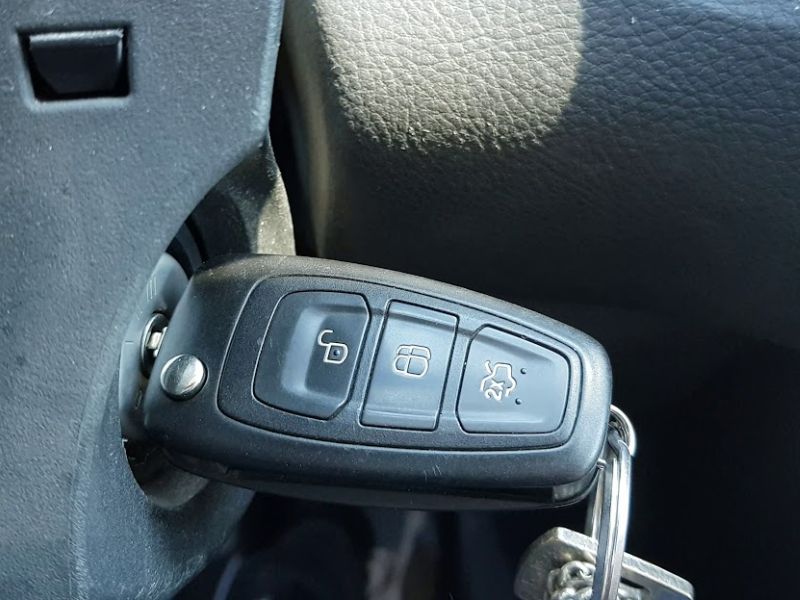

• Chìa khóa thông minh (Smart Key) hoặc chìa khóa có chip (Transponder Key): Bên trong chìa khóa được tích hợp một chip điện tử (transponder) chứa một mã số nhận dạng duy nhất. Đối với chìa khóa thông minh, mã số này có thể được truyền không dây.

• Bộ điều khiển động cơ (ECU) hoặc Bộ điều khiển thân xe (BCM): Đây là “bộ não” của hệ thống Immobilizer. ECU/BCM lưu trữ mã số nhận dạng của các chìa khóa hợp lệ và thực hiện việc so sánh mã số nhận được từ chìa khóa với mã số đã được lưu.
• Rơ-le ngắt mạch: Được điều khiển bởi ECU/BCM, rơ-le này có nhiệm vụ ngắt các mạch điện quan trọng để ngăn động cơ khởi động, chẳng hạn như mạch điện của hệ thống nhiên liệu, hệ thống đánh lửa hoặc hệ thống khởi động.

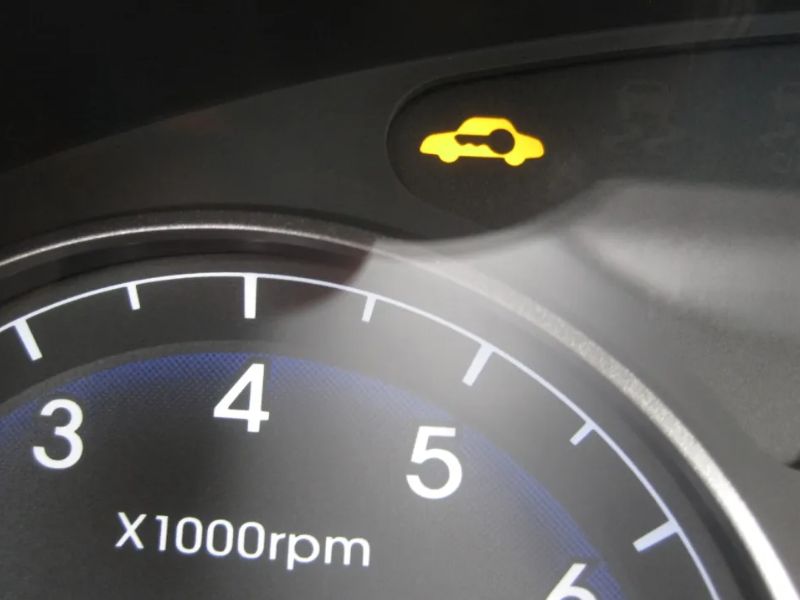

• Đèn báo Immobilizer: Thường là một biểu tượng hoặc đèn nhỏ trên bảng điều khiển, nhấp nháy khi hệ thống đang hoạt động (xe tắt máy) và sáng liên tục hoặc tắt khi hệ thống nhận diện được chìa khóa hợp lệ.

Nguyên lý hoạt động của hệ thống Immobilizer ô tô

Nguyên lý hoạt động của hệ thống Immobilizer diễn ra theo các bước cơ bản sau:

1. Khi tắt máy và rút chìa khóa: Hệ thống Immobilizer tự động được kích hoạt. ECU/BCM sẽ ở trạng thái chờ xác thực. Đèn báo Immobilizer thường sẽ nhấp nháy để cho biết hệ thống đang hoạt động.
2. Khi cắm chìa khóa và bật công tắc điện:
   • Bộ phận đọc mã sẽ phát ra sóng điện từ để “đánh thức” chip transponder trong chìa khóa.
   • Chip transponder sẽ phản hồi bằng cách gửi mã số nhận dạng duy nhất của nó đến bộ phận đọc mã.
   • Bộ phận đọc mã sẽ truyền mã số này đến ECU/BCM.
3. Xác thực mã số: ECU/BCM sẽ so sánh mã số nhận được từ chìa khóa với các mã số đã được lưu trữ trong bộ nhớ.
4. Cho phép khởi động (nếu mã số hợp lệ): Nếu mã số khớp, ECU/BCM sẽ gửi tín hiệu đến rơ-le ngắt mạch, cho phép các mạch điện quan trọng (nhiên liệu, đánh lửa, khởi động) được hoạt động bình thường. Đèn báo Immobilizer có thể ở trạng thái bật liên tục hoặc tắt hẳn. Khi đó, người điều khiển xe có thể tiến hành khởi động động cơ như bình thường.
5. Ngăn chặn khởi động (nếu mã số không hợp lệ): Nếu mã số không khớp (ví dụ: sử dụng chìa khóa không chính hãng hoặc chìa khóa bị lỗi), ECU/BCM sẽ không gửi tín hiệu cho rơ-le ngắt mạch. Các mạch điện quan trọng sẽ bị ngắt, khiến động cơ không thể khởi động được, dù có cố gắng vặn chìa khóa hoặc đấu nối trực tiếp.

Phân loại hệ thống Immobilizer trên ô tô

Hệ thống chống trộm Immobilizer có thể được phân loại theo nhiều tiêu chí khác nhau, bao gồm nguồn gốc lắp đặt, công nghệ xác thực và các tính năng bổ sung. Dưới đây là một cách phân loại tổng hợp:

Theo nguồn gốc lắp đặt

• Hệ thống OEM: Đây là loại hệ thống được tích hợp sẵn vào xe bởi nhà sản xuất ô tô. Chúng thường được thiết kế để hoạt động liền mạch với hệ thống điện tử của xe và khó có thể tháo gỡ nếu không có chuyên môn.
• Hệ thống bổ sung: Đây là các hệ thống được lắp đặt thêm sau khi mua xe để tăng cường khả năng bảo vệ. Chúng có thể có nhiều tính năng và công nghệ khác nhau.

Theo công nghệ xác thực

• Hệ thống Transponder: Sử dụng một chip điện tử (transponder) được tích hợp trong chìa khóa. Khi chìa khóa được đưa vào ổ, chip sẽ giao tiếp với bộ phận đọc mã trên xe thông qua sóng điện từ (thường là RFID). Nếu mã số trùng khớp, hệ thống sẽ cho phép khởi động động cơ.

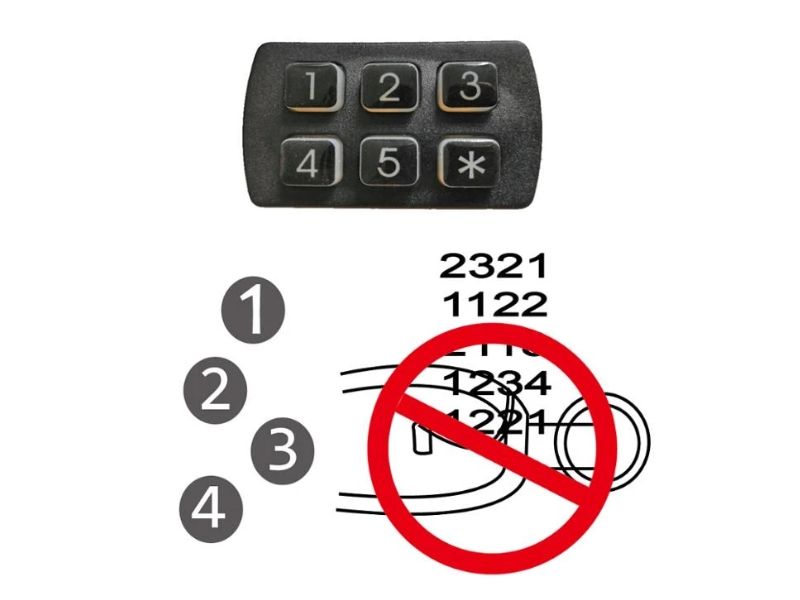

• Hệ thống dùng mã: Yêu cầu người lái nhập một mã số bí mật (thường thông qua một bàn phím số) trước khi có thể khởi động xe. Đây thường được sử dụng như một lớp bảo vệ bổ sung hoặc trên các hệ thống cũ hơn.

• Hệ thống chìa khóa thông minh: Sử dụng công nghệ giao tiếp không dây (thường là Bluetooth hoặc sóng radio) để nhận diện chìa khóa khi nó ở gần xe hoặc khi người dùng nhấn nút trên chìa khóa. Hệ thống này thường cho phép mở cửa và khởi động xe bằng nút bấm mà không cần cắm chìa khóa.
• Hệ thống quét vân tay: Sử dụng công nghệ nhận dạng vân tay để xác thực người lái. Chỉ những người có vân tay đã được đăng ký mới có thể khởi động xe.

Theo phương thức hoạt động và tính năng bổ sung

• Hệ thống liên lạc: Sử dụng rơ le để ngắt các mạch điện quan trọng (ví dụ: mạch khởi động, mạch nhiên liệu) để ngăn chặn việc khởi động xe trái phép.
• Hệ thống không tiếp xúc: Giao tiếp không dây với bộ điều khiển trung tâm của hệ thống chống trộm. Các hệ thống này có thể sử dụng Bluetooth hoặc các giao thức không dây khác.
• Hệ thống tích hợp báo động: Kết hợp chức năng của Immobilizer với hệ thống báo động chống trộm, bao gồm còi hú, đèn nháy khi phát hiện có sự xâm nhập trái phép.

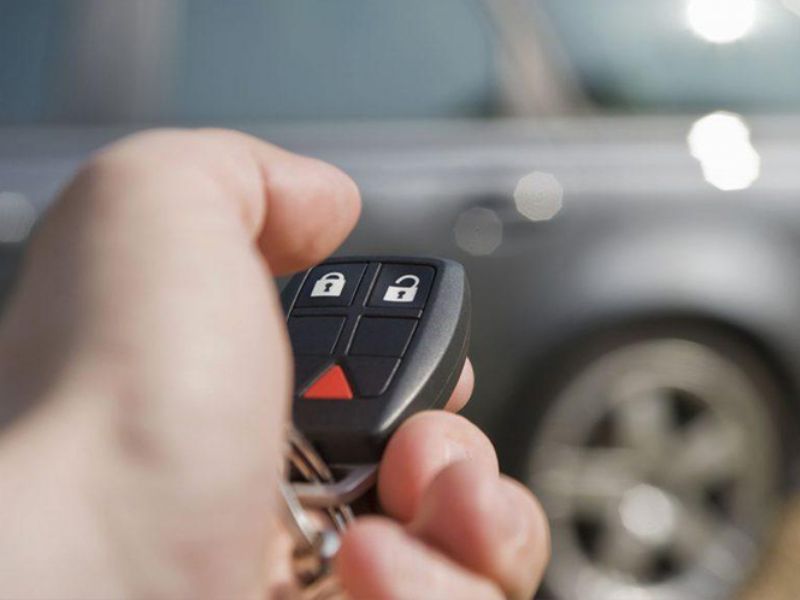

• Hệ thống có khả năng điều khiển từ xa: Cho phép người dùng kích hoạt hoặc vô hiệu hóa hệ thống từ xa, và có thể có các tính năng khác như khóa/mở cửa từ xa, khởi động từ xa.

• Hệ thống có cảm biến chuyển động: Sử dụng các cảm biến để phát hiện chuyển động bất thường xung quanh hoặc bên trong xe, kích hoạt báo động nếu phát hiện có xâm nhập.
• Hệ thống có khả năng định vị: Một số hệ thống chống trộm cao cấp tích hợp khả năng theo dõi vị trí của xe qua GPS, giúp người dùng có thể định vị và tìm lại xe trong trường hợp bị mất cắp.

Các lỗi thường gặp trên hệ thống Immobilizer

Mặc dù là một hệ thống an ninh đáng tin cậy, Immobilizer đôi khi cũng có thể gặp phải một số lỗi, gây ra sự bất tiện cho người dùng. Dưới đây là một số lỗi thường gặp trên hệ thống chống trộm này:

Lỗi chìa khóa

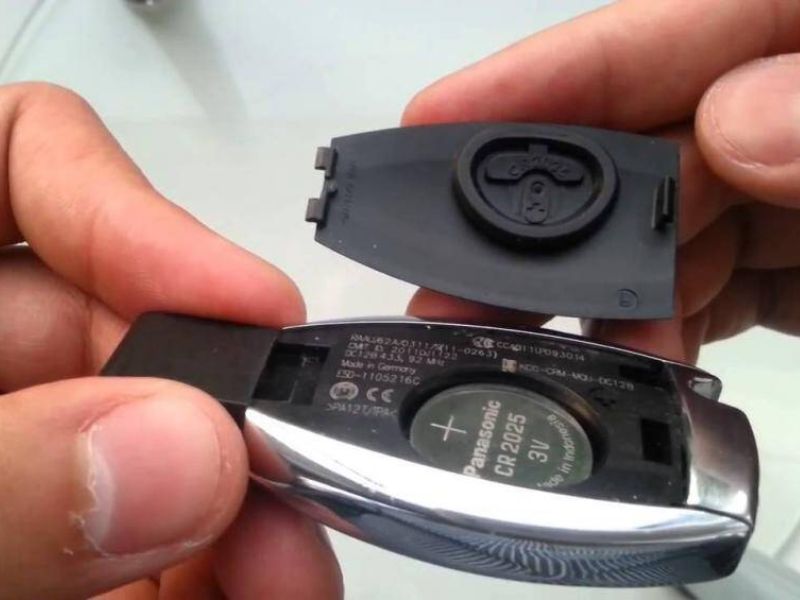

Các vấn đề liên quan đến chìa khóa là một trong những nguyên nhân phổ biến gây ra lỗi hệ thống Immobilizer. Đối với chìa khóa thông minh, tình trạng hết pin có thể khiến xe không nhận diện được tín hiệu, dẫn đến việc không thể mở cửa từ xa hoặc khởi động xe. Người dùng nên thay pin mới theo hướng dẫn sử dụng của xe.

Đối với chìa khóa có chip, chip bên trong có thể bị hỏng do va đập, nhiệt độ cao hoặc từ trường mạnh, khiến xe không thể khởi động dù các chức năng khác của chìa khóa vẫn hoạt động. Trong trường hợp này, cần mang chìa khóa đến các chuyên gia hoặc đại lý để kiểm tra và có thể cần lập trình lại hoặc thay thế.

Nếu bạn gặp các vấn đề về chìa khóa Immobilizer, hãy liên hệ đến Phụ Tùng Đức Anh qua Zalo/Hotline: 0979722210 để được tư vấn và cung cấp các loại chìa khóa, chip chất lượng cao.

Lỗi bộ phận đọc mã

Bộ phận đọc mã thường được đặt xung quanh ổ khóa và có nhiệm vụ giao tiếp với chip trong chìa khóa. Lỗi ở bộ phận này có thể khiến xe không nhận diện được chìa khóa và không thể khởi động. Nguyên nhân có thể bao gồm hỏng hóc do va đập, lỗi kết nối như giắc cắm lỏng hoặc dây điện bị đứt, hỏng hóc bên trong của cuộn dây hoặc mạch điện tử.

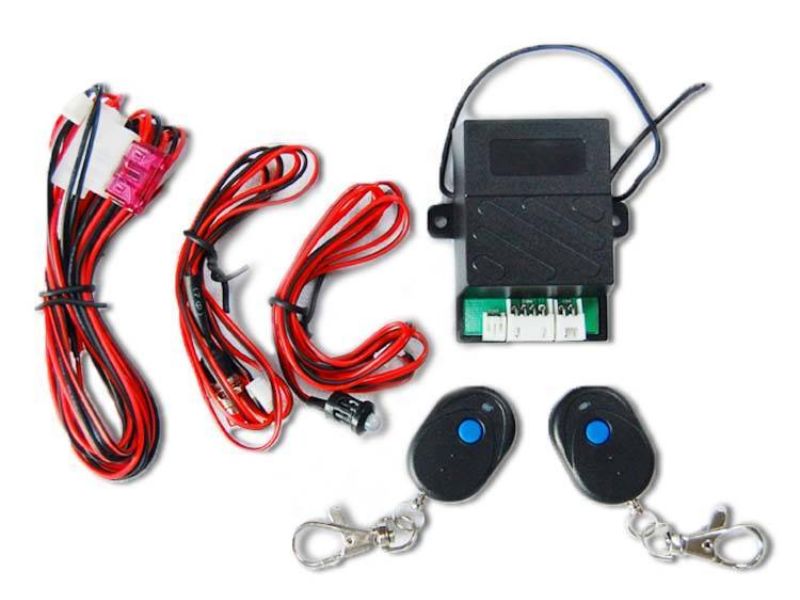

Lỗi ECU/BCM

Nguyên nhân có thể là lỗi phần mềm, dữ liệu mã chìa khóa bị hỏng trong bộ nhớ, hoặc hỏng hóc phần cứng do các yếu tố như sốc điện hoặc tuổi thọ. Khắc phục các lỗi này thường đòi hỏi việc lập trình lại, cập nhật phần mềm hoặc thậm chí thay thế ECU/BCM, và cần được thực hiện bởi các kỹ thuật viên có kinh nghiệm với thiết bị chuyên dụng.

Lỗi rơ-le ngắt mạch

Rơ-le có thể bị kẹt ở vị trí ngắt mạch hoặc bị hỏng hoàn toàn, dẫn đến việc xe không thể khởi động. Người lái có thể nghe thấy tiếng “tạch” khi vặn chìa khóa nhưng động cơ không quay. Việc xác định vị trí của rơ-le liên quan (thường là rơ-le hệ thống nhiên liệu hoặc khởi động) và thay thế nó có thể giải quyết vấn đề.

Lỗi hệ thống điện

Điện áp ắc quy yếu, dây điện bị lỏng hoặc đứt, chập cháy hoặc cầu chì bị đứt đều có thể gây ra các lỗi không ổn định, khiến hệ thống lúc nhận diện được chìa khóa, lúc không. Việc kiểm tra điện áp ắc quy, các kết nối dây điện và cầu chì là cần thiết để xác định và khắc phục các vấn đề này.

Đèn báo Immobilizer nhấp nháy liên tục hoặc sáng không đúng cách

Nếu đèn nhấp nháy nhanh hơn bình thường, theo một cách lặp đi lặp lại không quen thuộc hoặc sáng liên tục mà không tắt, đây thường là dấu hiệu cho thấy hệ thống đang gặp sự cố.

Nắm rõ cấu tạo, nguyên lý hoạt động và các loại hệ thống Immobilizer sẽ giúp người dùng sử dụng xe an toàn và hiệu quả hơn. Nếu bạn cần kiểm tra, sửa chữa hoặc thay thế các linh kiện liên quan đến hệ thống Immobilizer hoặc hệ thống khác, hãy liên hệ Phụ Tùng Đức Anh qua 0979722210 để được tư vấn và hỗ trợ tận tình.
