Hệ thống OBD là gì? Cấu tạo, phân loại và các lợi ích nổi bật

Hệ thống OBD (On-Board Diagnostics) là công nghệ chẩn đoán thông minh được tích hợp trên hầu hết các dòng ô tô hiện đại. Không chỉ giúp phát hiện lỗi nhanh chóng, OBD còn hỗ trợ bảo trì và nâng cao hiệu suất vận hành của xe.

Hệ thống OBD là gì?

Hệ thống OBD là viết tắt của On-Board Diagnostics, có nghĩa là hệ thống chẩn đoán trên xe. Đây là một hệ thống điện tử được tích hợp trong hầu hết các loại xe ô tô hiện đại, có chức năng giám sát và chẩn đoán các vấn đề liên quan đến hiệu suất động cơ, hệ thống khí thải và các hệ thống quan trọng khác của xe.

Mục đích chính của hệ thống OBD:

Mục đích chính và ban đầu khi OBD ra đời là để đáp ứng các yêu cầu ngày càng nghiêm ngặt về khí thải và bảo vệ môi trường.

Để đối phó với tình trạng sương mù ở Mỹ, bang California đã tiên phong yêu cầu kiểm soát khí thải trên các xe sản xuất từ năm 1966, và quy định này có hiệu lực trên toàn liên bang Mỹ vào năm 1968. Tiếp theo, Viện Bảo vệ Môi trường EPA (Environmental Protection Agency) được thành lập vào năm 1970 bởi Quốc hội Mỹ. EPA đã ban hành hàng loạt các tiêu chuẩn về khí thải cũng như các yêu cầu về bảo dưỡng xe để đạt được lượng khí thải tiêu chuẩn trong phạm vi cho phép.

Khi các tiêu chuẩn khí thải trở nên ngày càng khắt khe, các nhà sản xuất ô tô buộc phải ứng dụng công nghệ điện tử vào việc điều khiển động cơ. Kiến thức ô tô hiện đại lúc này không chỉ dừng lại ở cơ khí, mà còn phải tích hợp sâu về điện – điện tử. Sự chính xác từ các dữ liệu được đưa vào ECU (Bộ điều khiển điện tử động cơ) từ các cảm biến cho phép tối ưu hóa thời điểm đánh lửa và lượng phun nhiên liệu hơn so với điều khiển bằng cơ khí.

Theo xu hướng này, tất cả các hãng sản xuất ô tô dần dần đều ứng dụng công nghệ điện tử vào việc điều khiển động cơ, và từ đó hệ thống OBD ra đời như một phương tiện để giám sát và chẩn đoán các hệ thống liên quan đến khí thải.

Mặc dù mục đích ban đầu là kiểm soát khí thải, hệ thống OBD sau đó đã phát triển và mở rộng chức năng để bao gồm việc giám sát nhiều hệ thống khác trên xe, giúp chẩn đoán lỗi, lưu trữ mã lỗi (DTCs), kích hoạt đèn báo lỗi trên bảng điều khiển và cung cấp dữ liệu thời gian thực về hiệu suất xe thông qua cổng kết nối tiêu chuẩn.

Nếu bạn cần kiểm tra hoặc thay thế các cảm biến, mô-đun ECU, thiết bị đọc lỗi OBD chất lượng, hãy liên hệ ngay Phụ Tùng Đức Anh qua Zalo/Hotline: 0979722210 để được tư vấn miễn phí và cung cấp sản phẩm chính hãng.

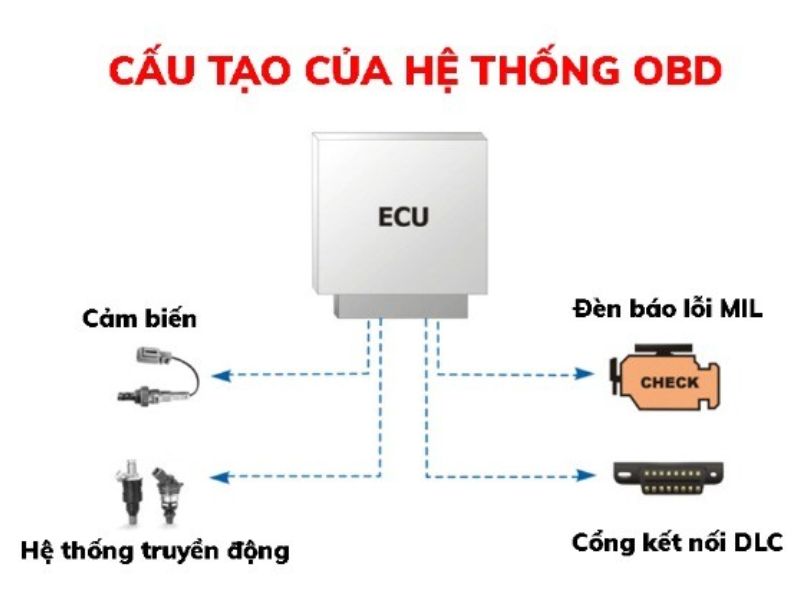

Cấu tạo và cơ chế hoạt động của hệ thống OBD trên ô tô

Hệ thống OBD bao gồm nhiều thành phần phối hợp với nhau để giám sát và chẩn đoán các vấn đề của xe. Dưới đây là cấu tạo và nguyên lý hoạt động cơ bản của hệ thống OBD-II (phiên bản phổ biến nhất hiện nay):

• Các cảm biến: Đây là các thiết bị được lắp đặt ở nhiều vị trí khác nhau trên xe để thu thập dữ liệu về các thông số hoạt động của động cơ, hệ thống khí thải và các hệ thống khác, bao gồm:
  • Cảm biến oxy: Đo lượng oxy trong khí thải để đánh giá hiệu quả đốt cháy và hoạt động của bộ xúc tác.
  • Cảm biến nhiệt độ: Đo nhiệt độ của nước làm mát, dầu động cơ, khí nạp, khí thải, v.v.
  • Cảm biến áp suất: Đo áp suất của nhiên liệu, dầu, khí nạp, v.v.
  • Cảm biến lưu lượng khí nạp: Đo lượng không khí đi vào động cơ ô tô.
  • Cảm biến vị trí trục khuỷu và trục cam: Theo dõi vị trí và tốc độ quay của trục khuỷu và trục cam.
  • Cảm biến tốc độ xe.
  • Cảm biến vị trí bướm ga.

• Bộ điều khiển điện tử (ECU) / Mô-đun điều khiển hệ thống truyền động (PCM): Đây là “bộ não” của hệ thống OBD. ECU/PCM nhận dữ liệu từ tất cả các cảm biến, xử lý thông tin và điều khiển các bộ phận khác của động cơ và hệ thống truyền động để đảm bảo hiệu suất tối ưu và giảm thiểu khí thải.
• Các bộ chấp hành: ECU/PCM điều khiển các bộ chấp hành để thực hiện các điều chỉnh cần thiết dựa trên dữ liệu từ cảm biến. Ví dụ:
  • Kim phun nhiên liệu: Điều chỉnh lượng nhiên liệu phun vào động cơ.
  • Hệ thống đánh lửa: Điều khiển thời điểm đánh lửa của ô tô.
  • Van tuần hoàn khí thải: Điều chỉnh lượng khí thải quay trở lại buồng đốt.
• Đèn báo lỗi (MIL) / Đèn “Check Engine”: Đèn này nằm trên bảng điều khiển và sẽ sáng lên khi ECU/PCM phát hiện một sự cố có thể ảnh hưởng đến khí thải hoặc các hệ thống quan trọng khác.
• Mã lỗi chẩn đoán (DTC): Khi phát hiện sự cố, ECU/PCM sẽ lưu trữ một mã lỗi cụ thể, cho biết khu vực hoặc bộ phận nào đang gặp vấn đề. Các mã lỗi này có định dạng tiêu chuẩn theo quy định của OBD-II.

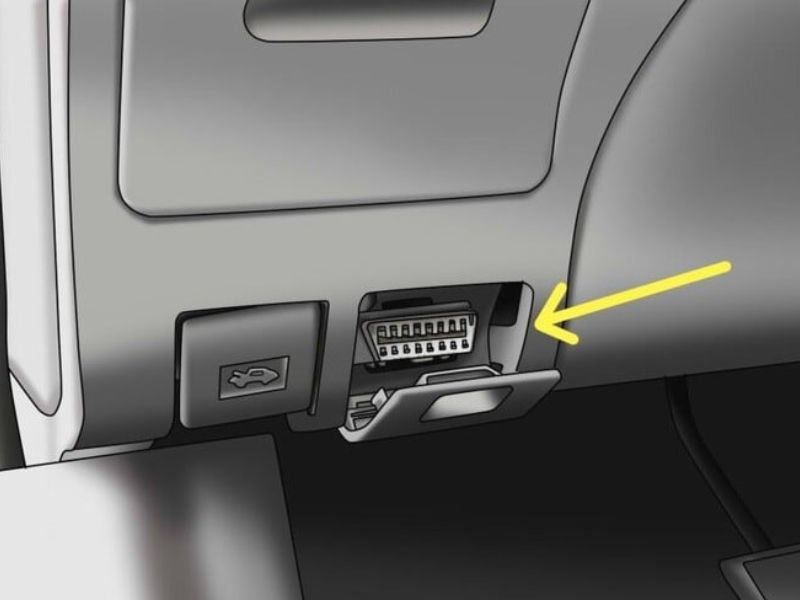

• Cổng kết nối OBD-II: Đây là một cổng 16 chân tiêu chuẩn thường nằm ở khu vực dưới bảng điều khiển gần vô lăng. Kỹ thuật viên hoặc chủ xe có thể sử dụng các thiết bị đọc lỗi để kết nối với hệ thống thông qua cổng này và truy cập các mã lỗi và dữ liệu khác.

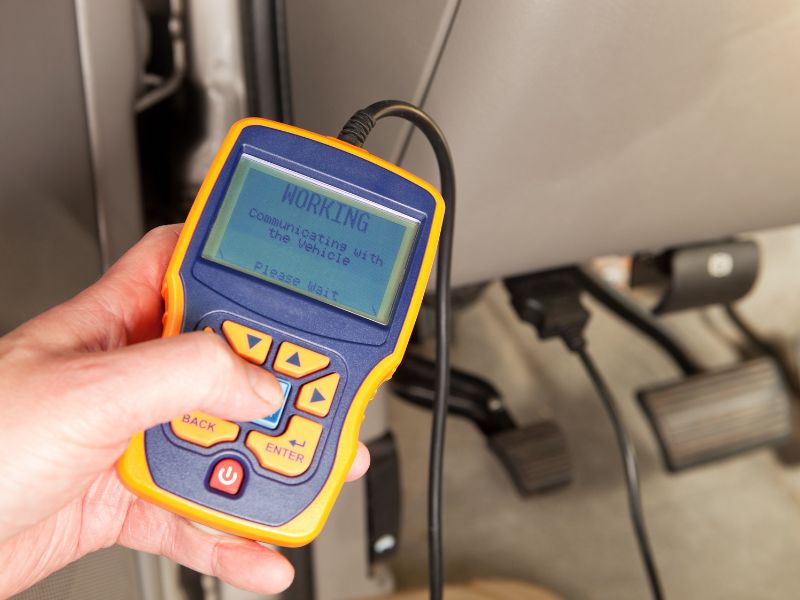

• Thiết bị đọc lỗi: Đây là các thiết bị được sử dụng để kết nối với cổng OBD-II, đọc các mã lỗi đã được lưu trữ, xem dữ liệu trực tiếp từ các cảm biến, và đôi khi có thể xóa các mã lỗi (tùy thuộc vào loại thiết bị).

Cơ chế hoạt động của hệ thống OBD ô tô

Hệ thống OBD bắt đầu bằng việc các cảm biến trên xe liên tục thu thập dữ liệu về nhiều thông số quan trọng như nhiệt độ, áp suất, lưu lượng khí và thành phần khí thải. Thông tin này được gửi đến Bộ điều khiển điện tử (ECU) hoặc Mô-đun điều khiển hệ thống truyền động (PCM). Tại đây, ECU/PCM sẽ xử lý dữ liệu và so sánh các giá trị này với các phạm vi hoạt động bình thường đã được lập trình sẵn.

Khi ECU/PCM phát hiện bất kỳ thông số nào vượt quá hoặc thấp hơn ngưỡng cho phép, hệ thống sẽ xác định rằng có thể có sự cố xảy ra. Để ghi lại vấn đề này, ECU/PCM sẽ tạo ra một mã lỗi chẩn đoán (DTC) cụ thể và lưu trữ nó trong bộ nhớ. Mã lỗi này giúp xác định khu vực hoặc hệ thống nào có thể đang gặp trục trặc.

Trong trường hợp lỗi liên quan đến khí thải hoặc các vấn đề nghiêm trọng, ECU/PCM sẽ kích hoạt đèn báo lỗi (MIL) trên bảng điều khiển để cảnh báo người lái. Hệ thống còn có một cổng kết nối OBD-II tiêu chuẩn, cho phép các thiết bị đọc lỗi bên ngoài kết nối để truy cập các mã lỗi và dữ liệu trực tiếp, hỗ trợ kỹ thuật viên chẩn đoán và sửa chữa xe hiệu quả.

Phân loại hệ thống OBD

Hệ thống OBD được phân loại chủ yếu thành hai thế hệ chính: OBD-I và OBD-II. Dưới đây là mô tả chi tiết và phân biệt giữa hai hệ thống này.

Hệ thống OBD-I

OBD-I là thế hệ đầu tiên của hệ thống chẩn đoán trên xe, được các nhà sản xuất ô tô giới thiệu từ những năm 1980 đến giữa những năm 1990.

Đặc điểm:

• Không có tiêu chuẩn hóa: Một trong những đặc điểm lớn nhất của OBD-I là thiếu sự tiêu chuẩn hóa giữa các nhà sản xuất ô tô. Mỗi hãng xe có thể sử dụng các loại cảm biến, mã lỗi và giao diện kết nối riêng.
• Giám sát hạn chế: OBD-I thường chỉ giám sát một số ít các thành phần và hệ thống quan trọng của động cơ, chủ yếu liên quan đến các vấn đề lớn có thể gây ra sự cố nghiêm trọng.
• Mã lỗi không thống nhất: Các mã lỗi được sử dụng trong hệ thống OBD-I thường là mã độc quyền của từng nhà sản xuất, gây khó khăn cho việc chẩn đoán và sửa chữa nếu không có tài liệu hoặc thiết bị chuyên dụng của hãng.
• Đa dạng về cổng kết nối: Các loại cổng kết nối khác nhau được sử dụng bởi các nhà sản xuất khác nhau, không có một chuẩn chung.
• Thông tin chẩn đoán hạn chế: Lượng thông tin mà hệ thống OBD-I cung cấp thường rất ít so với các hệ thống hiện đại hơn.
• Yêu cầu thiết bị chuyên dụng: Để đọc mã lỗi và dữ liệu từ hệ thống OBD-I, thường cần các thiết bị đọc lỗi đặc biệt hoặc phần mềm riêng của từng hãng xe.

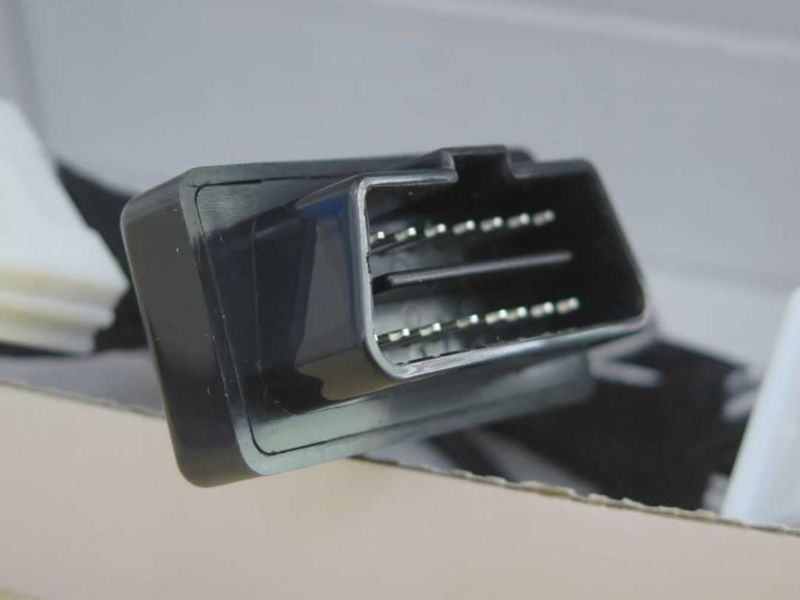

Hệ thống OBD-II

OBD-II là thế hệ thứ hai của hệ thống chẩn đoán trên xe, được tiêu chuẩn hóa và bắt buộc áp dụng tại Mỹ cho tất cả các xe ô tô và xe tải nhẹ sản xuất từ năm 1996 trở đi. Sau đó, nó đã trở thành tiêu chuẩn toàn cầu.

Đặc điểm:

• Tiêu chuẩn hóa cao: OBD-II có sự tiêu chuẩn hóa cao về cổng kết nối (16 chân SAE J1962), giao thức truyền thông và định dạng mã lỗi. Điều này cho phép các thiết bị đọc lỗi đa năng có thể hoạt động với hầu hết các loại xe.
• Giám sát toàn diện hơn: OBD-II giám sát nhiều hệ thống hơn, bao gồm hệ thống khí thải (ví dụ: bộ xúc tác, cảm biến oxy), động cơ, và đôi khi cả các hệ thống khác như hộp số, ABS, và túi khí.
• Mã lỗi tiêu chuẩn: Các mã lỗi OBD-II có định dạng thống nhất (ví dụ: Pxxxx) với ý nghĩa được định nghĩa rõ ràng, giúp việc chẩn đoán trở nên dễ dàng hơn.
• Cổng kết nối 16 chân tiêu chuẩn: Tất cả các xe OBD-II đều có một cổng kết nối 16 chân tiêu chuẩn, thường nằm ở vị trí dễ tiếp cận trong khoang lái.
• Khả năng truy cập dữ liệu trực tiếp: OBD-II có khả năng cung cấp dữ liệu thời gian thực (live data) từ các cảm biến khác nhau trên xe, giúp kỹ thuật viên theo dõi hoạt động của các hệ thống trong quá trình xe vận hành.
• Tập trung vào khí thải: OBD-II đặc biệt chú trọng đến việc giám sát các hệ thống có ảnh hưởng đến khí thải của xe.
• Dễ dàng truy cập thông tin: Với cổng kết nối tiêu chuẩn và mã lỗi thống nhất, việc truy cập và đọc thông tin từ hệ thống OBD-II trở nên dễ dàng hơn nhiều so với OBD-I.

Phân biệt hệ thống OBD-I và OBD-II

Dưới đây là bảng so sánh chi tiết giữa hệ thống OBD-I và OBD-II:

Các lợi ích nổi bật của hệ thống OBD

Hệ thống OBD mang lại nhiều lợi ích quan trọng cho người lái xe, kỹ thuật viên và môi trường:

Chẩn đoán sớm và dễ dàng sự cố

OBD, đặc biệt là OBD-II, cho phép xác định nhanh chóng và hiệu quả các vấn đề của xe thông qua các mã lỗi chẩn đoán tiêu chuẩn (DTCs) và dữ liệu trực tiếp từ các cảm biến. Điều này giúp kỹ thuật viên và chủ xe dễ dàng nhận biết các lỗi tiềm ẩn hoặc hiện tại, từ đó có biện pháp xử lý kịp thời.

Nâng cao hiệu suất của cơ chế lọc và kiểm soát khí thải

Một trong những mục đích chính của OBD là giám sát và đảm bảo hệ thống kiểm soát khí thải của xe hoạt động hiệu quả, giúp xe tuân thủ các tiêu chuẩn môi trường. Việc phát hiện và sửa chữa kịp thời các vấn đề liên quan đến khí thải không chỉ giúp bảo vệ môi trường mà còn có thể cải thiện hiệu suất nhiên liệu.

Phát hiện và ngăn chặn lỗi nhỏ trước khi trở nên nghiêm trọng

OBD giúp phát hiện các dấu hiệu bất thường trong hoạt động của động cơ và các hệ thống khác trước khi chúng gây ra hư hỏng lớn và tốn kém. Việc chủ xe được thông báo sớm về các vấn đề tiềm ẩn giúp họ chủ động trong việc bảo dưỡng và sửa chữa.

Truy cập các thông số hoạt động không hiển thị

OBD-II cho phép người lái và kỹ thuật viên truy cập vào một lượng lớn các thông số hoạt động của xe mà không được hiển thị trên bảng điều khiển thông thường. Các thông số này bao gồm mức tiêu thụ nhiên liệu, nhiệt độ động cơ, tình trạng hoạt động của các cảm biến và hệ thống kiểm soát khí thải, giúp người dùng có cái nhìn sâu sắc hơn về tình trạng xe.

Tiềm năng giảm phí bảo hiểm (thông qua các hệ thống khác)

Mặc dù OBD II không trực tiếp giám sát hành vi lái xe, dữ liệu từ nó có thể được sử dụng bởi các hệ thống theo dõi hành trình của các công ty bảo hiểm. Nếu người lái tuân thủ các quy tắc lái xe an toàn, họ có thể được hưởng mức phí bảo hiểm ưu đãi hơn.

Hỗ trợ quá trình kiểm định xe

Dữ liệu từ hệ thống OBD thường được sử dụng như một phần của quy trình kiểm định khí thải và kiểm tra an toàn kỹ thuật của xe ở nhiều quốc gia, giúp đảm bảo các phương tiện tham gia giao thông đáp ứng các tiêu chuẩn quy định.
