Phun xăng điện tử là gì? Cấu tạo và nguyên lý hoạt động

Phun xăng điện tử là công nghệ điều khiển lượng nhiên liệu phun vào buồng đốt thông qua hệ thống điện tử, giúp động cơ hoạt động mượt mà và giảm tác động xấu ra môi trường. Bài viết này sẽ cung cấp toàn diện về cấu tạo, nguyên lý hoạt động và lợi ích của hệ thống phun xăng điện tử đối với động cơ.

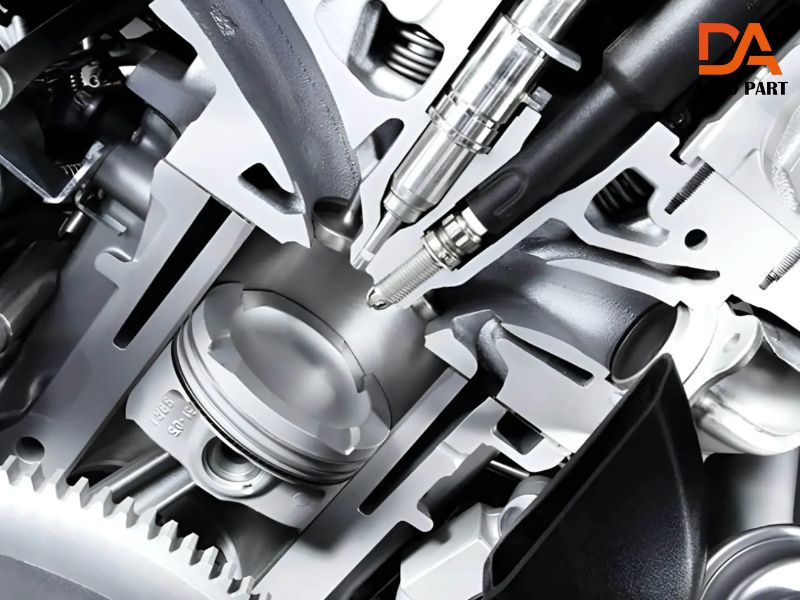

Phun xăng điện tử là gì?

Phun xăng điện tử (EFI – Electronic Fuel Injection) là hệ thống sử dụng các cảm biến điện tử để đo lường thông số vận hành của động cơ, từ đó tính toán chính xác lượng nhiên liệu cần phun vào buồng đốt. So với bộ chế hòa khí truyền thống, hệ thống này giúp xe tối ưu lượng nhiên liệu tiêu thụ từ 10 – 15%, giảm thiểu lượng khí thải độc hại và giúp động cơ vận hành mượt mà ở mọi dải tốc độ.

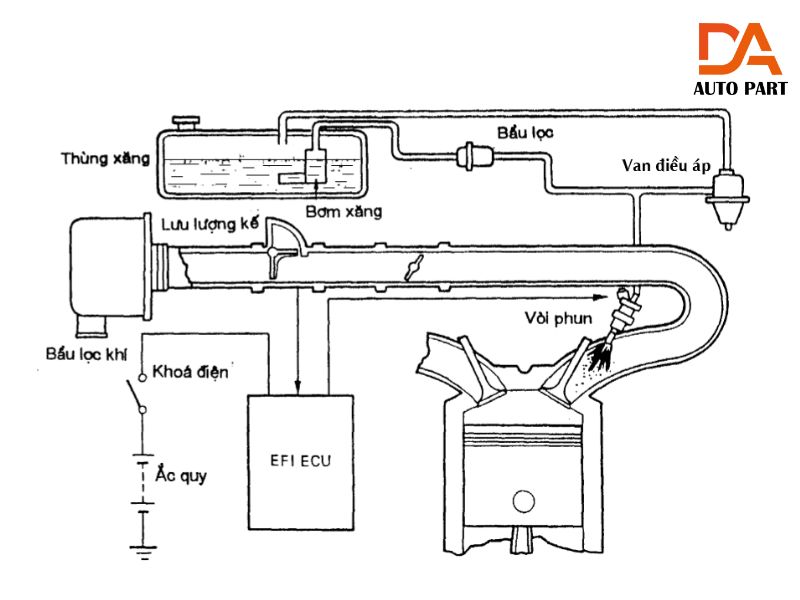

Cấu tạo và chức năng hệ thống phun xăng điện tử

Hệ thống EFI được hợp thành từ 3 nhóm bộ phận chính làm việc liên tục cùng nhau:

Cụm cảm biến

Gồm cảm biến lưu lượng khí nạp (MAF), cảm biến vị trí bướm ga (TPS), cảm biến áp suất đường ống nạp (MAP), cảm biến nhiệt độ nước làm mát (ECT) và cảm biến oxy. Nhóm này có nhiệm vụ ghi nhận liên tục dữ liệu hoạt động của động cơ.

Hộp điều khiển trung tâm (ECU)

ECU được coi là “bộ não” của hệ thống, xử lý tín hiệu gửi về từ các cảm biến để đưa ra mệnh lệnh điều chỉnh góc đánh lửa và thời gian mở kim phun. Mọi thao tác điều khiển kim phun đều được thực hiện tự động, giúp tối ưu hiệu suất động cơ, hạn chế hao nhiên liệu và giảm thiểu khí thải.

Hệ thống phun nhiên liệu

Thành phần này gồm bơm xăng, van điều áp và kim phun xăng. Kim phun nhận tín hiệu từ ECU để phun nhiên liệu trực tiếp dưới dạng sương mịn vào đường ống nạp hoặc buồng đốt. Số lượng kim phun và cảm biến sẽ tùy thuộc vào cấu trúc động cơ, số xilanh và mức độ hiện đại của hệ thống.

Nguyên lý hoạt động của hệ thống phun xăng điện tử

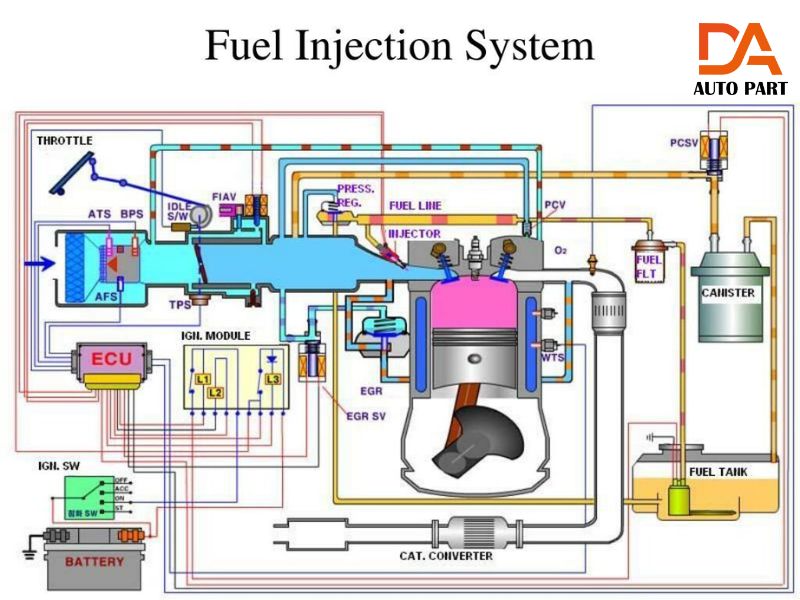

Hệ thống phun xăng điện tử EFI hoạt động theo một chu trình điều khiển liên tục giữa cảm biến, ECU và kim phun. Các cảm biến thu thập thông tin về lượng khí nạp, nhiệt độ, tốc độ động cơ và thành phần khí thải; ECU xử lý dữ liệu để xác định lượng nhiên liệu cần phun, sau đó tiếp tục hiệu chỉnh dựa trên tín hiệu phản hồi từ cảm biến oxy.

• Không khí được đưa vào động cơ: Khi động cơ hoạt động, không khí đi qua bộ lọc và họng ga để vào đường ống nạp. Tùy thiết kế động cơ, cảm biến MAF đo trực tiếp lưu lượng/khối lượng khí nạp hoặc cảm biến MAP đo áp suất đường ống nạp để ECU xác định tải động cơ và lượng không khí cần xử lý.
• Cảm biến gửi dữ liệu về ECU: Ngoài MAF/MAP, ECU còn nhận tín hiệu từ cảm biến vị trí bướm ga, nhiệt độ khí nạp, nhiệt độ nước làm mát, tốc độ và vị trí trục khuỷu/trục cam cùng nhiều cảm biến khác để xác định chính xác điều kiện vận hành của động cơ.
• ECU tính toán lượng nhiên liệu: Dựa trên dữ liệu cảm biến và bản đồ phun được lập trình sẵn, ECU tính toán thời gian mở kim phun sao cho lượng nhiên liệu phù hợp với lượng khí nạp. Ở điều kiện cháy lý tưởng của động cơ xăng, tỷ lệ không khí/nhiên liệu mục tiêu thường được lấy quanh 14,7:1.
• Bơm xăng tạo áp suất nhiên liệu: Bơm nhiên liệu đưa xăng từ bình chứa qua hệ thống lọc và đường ống đến kim phun với áp suất phù hợp. Khi nhận được tín hiệu điều khiển từ ECU, kim phun mở trong khoảng thời gian rất ngắn để đưa nhiên liệu vào đường nạp hoặc trực tiếp vào xi-lanh tùy cấu trúc hệ thống.
• Kim phun tạo hỗn hợp hòa khí: Nhiên liệu được kim phun phân tán thành các tia nhỏ, giúp hòa trộn với không khí trước khi đi vào buồng đốt đối với hệ thống phun gián tiếp; với động cơ phun xăng trực tiếp, nhiên liệu được phun trực tiếp vào xi-lanh. Thời gian kim phun mở là một trong những yếu tố quyết định lượng nhiên liệu được cung cấp.
• Cảm biến oxy phản hồi cho ECU: Sau khi nhiên liệu cháy, cảm biến oxy hoặc cảm biến A/F theo dõi thành phần khí xả và gửi tín hiệu về ECU. Nếu hỗn hợp quá giàu hoặc quá nghèo, ECU sẽ điều chỉnh thời gian phun ở các chu kỳ tiếp theo để đưa hỗn hợp về mức phù hợp.

Phụ tùng ô tô công nghệ

Lợi thế và nhược điểm của công nghệ phun xăng điện tử

Hệ thống phun xăng điện tử có những lợi thế nổi bật như sau:

• Tăng hiệu suất động cơ: Hệ thống EFI điều chỉnh chính xác lượng nhiên liệu cho động cơ, giúp tăng công suất và hiệu quả hoạt động.
• Tiết kiệm nhiên liệu: Hệ thống phun xăng điện tử cung cấp lượng nhiên liệu phù hợp với điều kiện vận hành, giúp tiết kiệm nhiên liệu đáng kể.
• Giảm khí thải: Khả năng kiểm soát quá trình cháy giúp giảm lượng khí thải, bảo vệ môi trường và đáp ứng các tiêu chuẩn khí thải nghiêm ngặt.
• Khởi động dễ dàng: Hệ thống EFI giúp khởi động động cơ nhanh chóng, ngay cả trong điều kiện thời tiết lạnh hoặc khi xe không sử dụng lâu.
• Tăng tuổi thọ động cơ: Việc cung cấp nhiên liệu tối ưu giúp động cơ hoạt động bền bỉ, giảm mài mòn và kéo dài tuổi thọ.
• Bảo dưỡng đơn giản hơn: So với chế hòa khí, EFI ít cần điều chỉnh thủ công, giúp tiết kiệm thời gian và công sức trong việc bảo dưỡng.

Ngoài những ưu thế trên, ở hệ thống phun xăng điện tử vẫn còn một số nhược điểm gây hạn chế cho quá trình sử dụng và bảo dưỡng:

• Chi phí bảo dưỡng cao: Các linh kiện phức tạp và cần phải thay thế hoặc sửa chữa chuyên nghiệp khi gặp sự cố, khiến chi phí bảo dưỡng và sửa chữa tăng cao.
• Yêu cầu nhiên liệu sạch: Nhiên liệu phải đảm bảo chất lượng tốt, không lẫn tạp chất để tránh ảnh hưởng đến hiệu quả hoạt động và làm hỏng các bộ phận như kim phun.
• Phụ thuộc vào hệ thống điện tử: Nếu ECU hoặc cảm biến gặp sự cố, động cơ có thể không hoạt động đúng hoặc không thể khởi động.

Lỗi hệ thống phun xăng điện tử thường gặp

• Kim phun xăng bị tắc hoặc “đái kim”: Kim phun có nhiệm vụ phun nhiên liệu thành dạng sương mịn để hòa trộn đều với không khí trong quá trình đốt cháy. Khi kim phun bị tắc hoặc đóng không kín, lượng nhiên liệu cung cấp cho động cơ sẽ không chính xác, khiến quá trình cháy bị ảnh hưởng.
• Cảm biến lưu lượng khí nạp MAF hoặc áp suất MAP báo sai: Khi cảm biến MAF hoặc MAP bị bám bụi, dầu hoặc hư hỏng, tín hiệu gửi về ECU có thể bị sai lệch và làm tỷ lệ hòa khí không chính xác. Người lái có thể nhận thấy xe bị hụt ga, tăng tốc kém, rung giật hoặc tốc độ động cơ không ổn định.

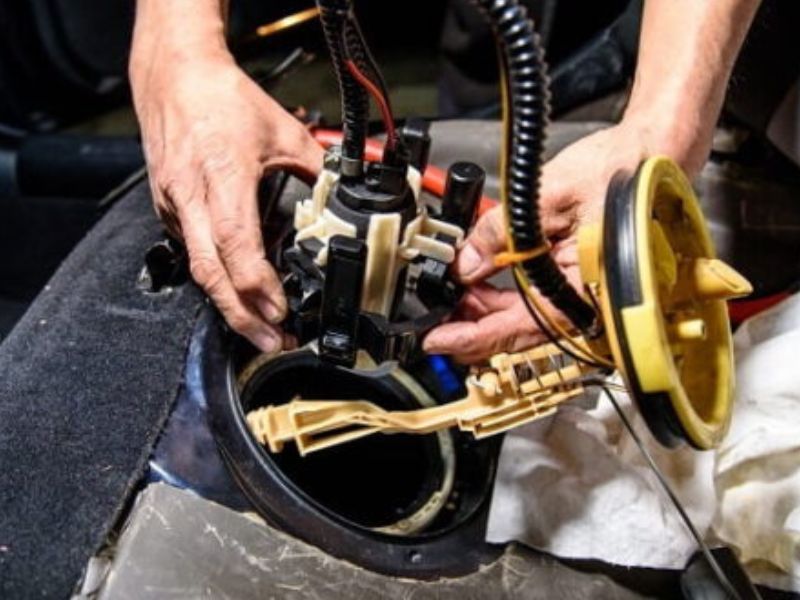

• Bơm xăng yếu hoặc lọc xăng bị tắc: Nếu bơm xăng bị yếu hoặc lọc xăng bị tắc, áp suất nhiên liệu sẽ không đảm bảo, đặc biệt khi động cơ hoạt động ở tải cao. Tình trạng này có thể khiến xe khó nổ, tăng tốc kém, hụt công suất hoặc chết máy khi chạy nhanh.

• Cảm biến oxy bị hỏng hoặc bám muội than: Khi cảm biến bị bám muội than, xuống cấp hoặc hỏng bộ phận gia nhiệt, tín hiệu phản hồi có thể không còn chính xác. Xe có thể xuất hiện đèn Check Engine, tiêu hao nhiên liệu tăng, động cơ hoạt động không ổn định và lượng khí thải tăng cao.
• ECU hoặc hệ thống bướm ga điện tử gặp lỗi: Nếu ECU gặp vấn đề về nguồn điện, dây dẫn hoặc mạch điều khiển, hệ thống phun xăng có thể hoạt động sai lệch; trong khi bướm ga điện tử bị bẩn, kẹt hoặc lỗi mô-tơ cũng có thể làm xe phản hồi chân ga bất thường. Khi đó, xe có thể bị hụt ga, giới hạn công suất, bật đèn cảnh báo động cơ hoặc không thể thực hiện quá trình học lại vị trí bướm ga.

Các loại phun xăng điện tử phổ biến hiện nay

Dựa vào kiến thức ô tô, hệ thống phun xăng điện tử có thể chia thành hai loại chính:

L-EFI (Loại điều khiển bằng lưu lượng không khí)

Hệ thống L-EFI sử dụng cảm biến lưu lượng khí nạp để theo dõi và đo đạc lượng không khí đi vào động cơ. Cảm biến này có hai cách thức hoạt động: một là đo trực tiếp khối lượng không khí, và hai là tính toán dựa trên thể tích không khí nạp vào.

Thông qua dữ liệu từ cảm biến, hệ thống sẽ điều chỉnh lượng nhiên liệu phù hợp với điều kiện vận hành.

D-EFI (Loại điều khiển bằng áp suất đường ống nạp)

Với hệ thống D-EFI, cảm biến áp suất được lắp đặt trong đường ống nạp để đo áp suất khí nạp. Từ đó, hệ thống sẽ phân tích và điều chỉnh lượng nhiên liệu được phun vào động cơ sao cho phù hợp với tỷ trọng và áp suất của không khí nạp. Cách thức này giúp động cơ vận hành hiệu quả hơn, tối ưu hóa quá trình đốt cháy.

Trên đây là tổng hợp những thông tin cơ bản và chi tiết về phun xăng điện tử, từ khái niệm, cấu tạo, nguyên lý hoạt động cho đến các ưu nhược điểm và phân loại phổ biến hiện nay. Việc hiểu rõ hệ thống này sẽ giúp bạn sử dụng xe hiệu quả hơn cũng như dễ dàng nhận biết các dấu hiệu bất thường để bảo dưỡng kịp thời.
