Piston ô tô: Cấu tạo, nguyên lý hoạt động và lỗi thường gặp

Trong quá trình vận hành xưởng, chúng tôi tiếp nhận nhiều dòng xe Đức như Mercedes, BMW hay Audi gặp tình trạng động cơ bị gõ, hao dầu máy bất thường hoặc tụt áp suất nén. Nguyên nhân phần lớn đến từ việc piston ô tô bị mài mòn, xước nòng xilanh hoặc gãy xéc-măng do quá nhiệt. Bài viết này Phụ Tùng Đức Anh sẽ giải đáp chi tiết góc nhìn kỹ thuật thực tế cho chủ xe và các xưởng sửa chữa về piston ô tô.

Piston ô tô là gì?

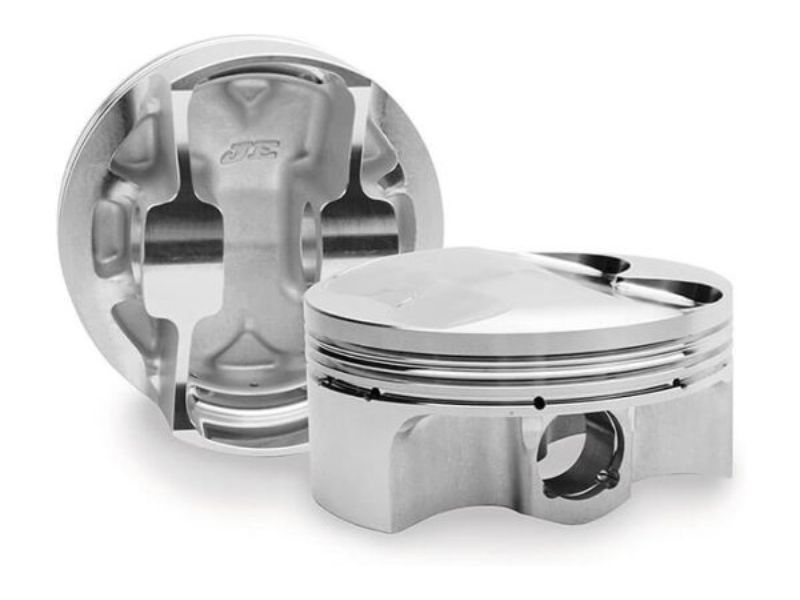

Piston ô tô (hay còn gọi là trái piston) là bộ phận dạng hình trụ di chuyển tịnh tiến bên trong xilanh của động cơ đốt trong. Bộ phận này phối hợp cùng xilanh và nắp máy (lốc máy) tạo thành buồng đốt kín.

Piston giữ ba nhiệm vụ sinh tử trong chu trình vận hành của động cơ:

• Biến đổi năng lượng: Tiếp nhận áp suất cực lớn từ khí cháy trong buồng đốt và truyền lực nén qua thanh truyền (tay biên) tới trục khuỷu, biến chuyển động tịnh tiến thành chuyển động quay để kéo bánh xe.
• Đóng mở cửa khí: Ở động cơ 2 kỳ, piston đóng vai trò làm van hút/xả khí nạp và khí thải. Đối với động cơ 4 kỳ hiện đại trên các dòng xe Đức và xe châu Âu, piston hỗ trợ quá trình hút – nén – nổ – xả.
• Hút và nén môi chất: Tạo lực hút để đưa hỗn hợp không khí – nhiên liệu vào buồng đốt và nén ép hỗn hợp này trước khi kích nổ.

Do làm việc trong môi trường nhiệt độ lên tới 2000 độ C và áp suất va đập liên tục từ 30 – 80 bar, piston ô tô thường được làm từ hợp kim nhôm đúc hoặc gang pha Silicon cao cấp. Nhờ đó, piston đạt trọng lượng nhẹ, tản nhiệt cực nhanh và chịu lực va đập tuyệt vời.

Cấu tạo của piston trong ô tô

Trong động cơ ô tô, piston thường được làm từ hợp kim nhôm, có đặc tính nhẹ nhưng bền, chịu được nhiệt độ cao và áp suất lớn. Thiết kế của piston tối ưu hóa cho việc truyền lực, giảm ma sát và đảm bảo độ bền khi làm việc trong điều kiện khắc nghiệt của buồng đốt. Cấu tạo cơ bản của một chiếc piston ô tô tiêu chuẩn gồm 3 phần chính:

• Đỉnh piston: Đỉnh piston (crown) là phần chịu nhiệt độ và áp suất lớn nhất trong buồng đốt. Tùy vào thiết kế động cơ mà đỉnh piston có các dạng hình học khác nhau:
  • Đỉnh bằng: Tản nhiệt tốt, dễ gia công, thường thấy trên động cơ xăng phun xăng điện tử.
  • Đỉnh lồi: Tăng tỉ số nén, tạo dòng xoáy lốc giúp đốt cháy nhiên liệu triệt để.
  • Đỉnh lõm: Dùng trên các dòng xe động cơ Turbo tăng áp hoặc động cơ Diesel (như Mercedes CDI, BMW TwinPower Turbo) giúp tối ưu dòng chảy hỗn hợp khí nạp.
• Đầu piston & Rãnh xéc-măng: Nằm ngay dưới đỉnh piston, rãnh xéc-măng là vị trí lắp bộ xéc-măng piston, gồm xéc-măng khí và xéc-măng dầu. Xéc-măng khí gồm 1–2 vòng phía trên, có nhiệm vụ làm kín buồng đốt, hạn chế khí cháy lọt xuống các-te. Bên dưới là xéc-măng dầu, được thiết kế với các lỗ gạt dầu để kiểm soát lượng dầu bôi trơn trên thành xi-lanh và đưa dầu thừa trở về lốc máy.
• Thân piston & Chốt piston: Thân piston là phần thân dưới của piston, có chức năng định hướng chuyển động lên xuống, hạn chế piston bị lắc ngang và giảm nguy cơ gây trầy xước thành xi-lanh. Chốt piston có nhiệm vụ nối piston với đầu nhỏ của thanh truyền, giúp truyền lực giữa piston và tay biên trong quá trình động cơ hoạt động.

Nguyên lý hoạt động của piston trong ô tô

Piston chuyển động tịnh tiến lên xuống bên trong xi-lanh, liên tục di chuyển giữa điểm chết trên (ĐCT) và điểm chết dưới (ĐCD). Chuyển động của piston được phối hợp chính xác với trục khuỷu, thanh truyền, xéc-măng và hệ thống đóng mở xupap để hoàn thành một chu trình gồm 4 kỳ: nạp, nén, nổ và xả.

Kỳ nạp – Piston đi từ ĐCT xuống ĐCD

Khi bắt đầu kỳ nạp, piston đang ở ĐCT và bắt đầu di chuyển xuống phía ĐCD nhờ chuyển động quay của trục khuỷu. Lúc này, xupap nạp mở, trong khi xupap xả đóng, khiến thể tích bên trong xi-lanh tăng lên và áp suất giảm xuống thấp hơn áp suất bên ngoài.

Độ chênh áp suất này tạo điều kiện để không khí hoặc hòa khí không khí – nhiên liệu được nạp qua đường nạp vào xi-lanh. Đối với động cơ xăng phun nhiên liệu điện tử, nhiên liệu có thể được phun vào đường nạp hoặc trực tiếp vào buồng đốt tùy thiết kế động cơ. Khi piston đạt ĐCD, lượng khí cần thiết cho quá trình cháy đã được nạp vào xi-lanh và kỳ nạp kết thúc.

Kỳ nén – Piston đi từ ĐCD lên ĐCT

Sau khi kết thúc kỳ nạp, xupap nạp đóng và xupap xả vẫn đóng, tạo thành một buồng kín bên trong xi-lanh. Trục khuỷu tiếp tục quay và kéo thanh truyền, khiến piston di chuyển từ ĐCD lên ĐCT.

Khi piston đi lên, thể tích buồng cháy giảm dần nên hỗn hợp không khí – nhiên liệu hoặc không khí được nén lại. Quá trình nén làm áp suất và nhiệt độ trong xi-lanh tăng lên, tạo điều kiện thuận lợi cho quá trình cháy tiếp theo. Ở động cơ xăng, bugi sẽ tạo tia lửa điện gần cuối kỳ nén; trong khi ở động cơ diesel, không khí được nén đến nhiệt độ cao rồi nhiên liệu được phun vào để tự bốc cháy.

Kỳ nổ – Piston đi từ ĐCT xuống ĐCD

Khi piston gần đạt ĐCT, quá trình đánh lửa hoặc phun nhiên liệu được thực hiện đúng thời điểm. Động cơ xăng sử dụng bugi để đốt cháy hòa khí, còn động cơ diesel sử dụng nhiệt độ cao do quá trình nén để làm nhiên liệu tự cháy.

Quá trình cháy diễn ra rất nhanh tạo ra lượng khí có áp suất và nhiệt độ rất cao, tác động lên đỉnh piston và đẩy piston mạnh từ ĐCT xuống ĐCD. Lực này truyền từ piston qua chốt piston và thanh truyền đến cổ biên của trục khuỷu, biến chuyển động tịnh tiến của piston thành chuyển động quay của trục khuỷu.

Kỳ xả – Piston đi từ ĐCD lên ĐCT

Sau khi kết thúc quá trình sinh công, piston đang ở ĐCD và bắt đầu di chuyển ngược lên ĐCT. Xupap xả mở, trong khi xupap nạp đóng, tạo đường thoát cho khí cháy ra khỏi xi-lanh.

Khi piston di chuyển lên, nó làm giảm thể tích buồng đốt và đẩy khí thải qua xupap xả vào cổ góp xả, sau đó khí tiếp tục đi qua hệ thống xử lý khí thải và ống xả để thoát ra môi trường. Khi piston đạt ĐCT, phần lớn khí cháy đã được đẩy ra ngoài và động cơ bắt đầu chuyển sang một chu trình mới.

Các vấn đề thường gặp khi piston ô tô hỏng

Piston bị mòn, xước thân hoặc xước thành xi-lanh

Khi piston hoặc thành xi-lanh bị mòn, xước, động cơ thường phát ra tiếng gõ hoặc lạch cạch, rõ hơn khi khởi động nguội; xe có thể yếu máy và hao dầu. Nguyên nhân thường do thiếu dầu bôi trơn, dầu bẩn, lọc dầu tắc hoặc động cơ hoạt động quá nhiệt trong thời gian dài. Nếu không xử lý sớm, khe hở piston tăng lên khiến khả năng làm kín giảm và khí cháy dễ lọt xuống các-te.

Gãy hoặc kẹt xéc-măng

Xéc-măng bị kẹt hoặc gãy thường khiến động cơ hao dầu, xuất hiện khói xanh ở ống xả và giảm áp suất nén. Nguyên nhân phổ biến là dầu động cơ lâu ngày không thay tạo cặn carbon trong rãnh piston, khiến xéc-măng mất khả năng đàn hồi. Tình trạng này kéo dài có thể làm tăng hiện tượng lọt khí, đóng muội than và giảm công suất động cơ.

Đỉnh piston bị cháy, chảy hoặc thủng

Piston bị cháy hoặc thủng thường khiến động cơ bỏ máy, rung giật, giảm công suất và mất áp suất nén ở xi-lanh bị hỏng. Nguyên nhân có thể đến từ kim phun rò rỉ, hỗn hợp nhiên liệu quá nghèo, kích nổ, cháy sớm hoặc hệ thống làm mát không đảm bảo. Nếu tiếp tục vận hành, mảnh piston có thể gây hư hỏng thêm cho xi-lanh, xupap và các chi tiết bên trong động cơ.

Chốt piston hoặc bạc đầu nhỏ bị mòn, rạn nứt

Khi chốt piston hoặc bạc đầu nhỏ bị mòn, động cơ có thể xuất hiện tiếng gõ kim loại, đặc biệt khi tăng giảm ga hoặc thay đổi tải đột ngột. Nguyên nhân thường liên quan đến thiếu bôi trơn, khe hở lắp ráp không đúng, động cơ quá tải hoặc chịu lực va đập lớn do thủy kích. Nếu không sửa chữa, chi tiết có thể bị gãy hoặc biến dạng và gây hư hỏng thanh truyền, piston.

Tiếp tục sử dụng xe khi piston đã hư hỏng

Việc tiếp tục chạy xe khi xuất hiện khói xanh, hao dầu, tiếng gõ piston hoặc mất áp suất nén có thể khiến hư hỏng lan sang nhiều bộ phận khác. Piston lỗi sẽ tiếp tục tạo ma sát, nhiệt và va đập bất thường lên xi-lanh, xéc-măng và thanh truyền. Trường hợp nghiêm trọng, thanh truyền có thể cong hoặc gãy, thậm chí làm thủng lốc máy và khiến chi phí sửa chữa tăng cao.

Piston đóng vai trò quan trọng trong hiệu suất, độ bền và khả năng vận hành của động cơ ô tô. Nắm vững những ứng dụng này sẽ giúp bạn mở rộng kiến thức ô tô và hiểu hơn về cách xe hoạt động.
