Bộ điều áp ô tô: Cấu tạo, nguyên lý hoạt động và cách kiểm tra lỗi

Bộ điều áp ô tô (Fuel Pressure Regulator) đóng vai trò quan trọng trong việc duy trì áp suất nhiên liệu ổn định cho động cơ. Bài viết sẽ giúp bạn hiểu rõ cấu tạo, nguyên lý hoạt động, dấu hiệu hư hỏng và cách kiểm tra bộ phận này.

Bộ điều áp ô tô là gì?

Bộ điều áp ô tô, hay còn gọi là van điều chỉnh áp suất nhiên liệu (Fuel Pressure Regulator – FPR), là một thành phần then chốt trong hệ thống cung cấp nhiên liệu, đặc biệt là đối với các xe sử dụng hệ thống phun xăng điện tử (EFI).

Bộ điều áp có nhiệm vụ duy trì áp suất nhiên liệu ổn định giữa bơm và kim phun, giúp kim phun phun đúng lượng nhiên liệu theo yêu cầu của ECU. Nhờ đó, động cơ đốt cháy hiệu quả, vận hành êm, tiết kiệm nhiên liệu và giảm khí thải.

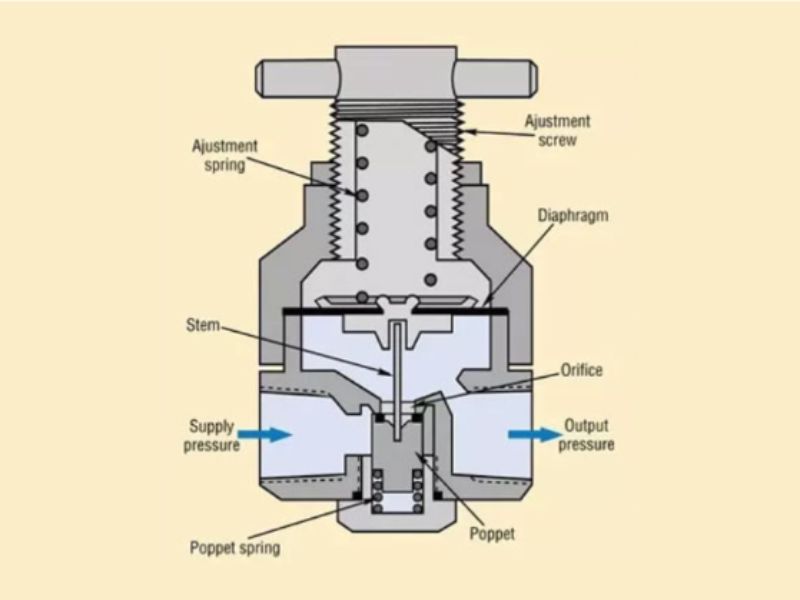

Cấu tạo của bộ điều áp ô tô

Mặc dù có nhiều biến thể tùy thuộc vào nhà sản xuất và loại xe, bộ điều áp ô tô thường có cấu tạo cơ bản bao gồm các thành phần chính sau:

• Thân van (Body): Thường được làm bằng kim loại như nhôm hoặc thép, có các cổng kết nối với đường ống dẫn nhiên liệu (đầu vào từ bơm, đầu ra đến vòi phun, đường hồi về bình chứa) và một cổng kết nối với đường chân không của cổ hút động cơ (manifold vacuum).
• Màng chắn (Diaphragm): Một bộ phận đàn hồi, thường làm bằng cao su hoặc vật liệu tổng hợp chịu nhiên liệu, chia thân van thành hai khoang: một khoang chứa nhiên liệu và một khoang chịu tác động của áp suất chân không từ cổ hút.
• Lò xo (Spring): Đặt trong khoang chứa nhiên liệu, lò xo tạo ra một lực cản nhất định lên màng chắn, quyết định áp suất cơ bản của hệ thống nhiên liệu. Lực nén của lò xo được thiết kế để duy trì một mức áp suất tiêu chuẩn khi động cơ không hoạt động hoặc ở chế độ tải thấp.
• Van xả (Relief Valve): Một van nhỏ được kết nối với màng chắn. Khi áp suất nhiên liệu vượt quá mức cài đặt, màng chắn sẽ bị đẩy ngược lại lực lò xo, mở van xả và cho phép nhiên liệu dư thừa hồi về bình chứa thông qua đường ống hồi.
• Cổng chân không (Vacuum Port): Kết nối với cổ hút động cơ thông qua một ống dẫn chân không. Áp suất chân không thay đổi theo tải trọng và tốc độ động cơ, tác động lên một mặt của màng chắn, giúp điều chỉnh áp suất nhiên liệu phù hợp với nhu cầu của động cơ.

Nguyên lý hoạt động của bộ chế điều áp trên xe ô tô

Nguyên lý hoạt động của bộ điều áp dựa trên sự cân bằng giữa lực lò xo và lực tác động của áp suất chân không từ cổ hút động cơ lên màng chắn. Cụ thể như sau:

Khi động cơ không hoạt động hoặc ở chế độ tải thấp (chân không cao)

Áp suất chân không cao từ cổ hút sẽ tác động lên một mặt của màng chắn, tạo ra một lực hút ngược lại lực nén của lò xo. Điều này làm giảm áp suất nhiên liệu trong hệ thống. Lúc này, nhu cầu nhiên liệu của động cơ thấp, do đó áp suất thấp hơn là phù hợp.

Khi động cơ ở chế độ tải trung bình hoặc cao (chân không thấp)

Khi người lái tăng ga, bướm ga mở rộng, áp suất chân không trong cổ hút giảm xuống. Lực hút tác động lên màng chắn giảm đi, lực lò xo sẽ chiếm ưu thế, đẩy màng chắn xuống và làm tăng áp suất nhiên liệu trong hệ thống. Lúc này, động cơ cần nhiều nhiên liệu hơn để đáp ứng tải trọng, do đó áp suất cao hơn sẽ đảm bảo vòi phun cung cấp đủ lượng nhiên liệu cần thiết.

Khi áp suất nhiên liệu vượt quá mức cài đặt

Nếu bơm nhiên liệu hoạt động quá mạnh hoặc có sự tắc nghẽn ở đường ống, áp suất nhiên liệu có thể vượt quá mức được thiết kế. Lúc này, áp suất nhiên liệu sẽ thắng lực lò xo và lực hút chân không, đẩy màng chắn lên, mở van xả và cho phép nhiên liệu dư thừa hồi về bình chứa, duy trì áp suất ổn định trong hệ thống.

Như vậy, bộ điều áp hoạt động một cách tự động và liên tục, điều chỉnh áp suất nhiên liệu theo thời gian thực để phù hợp với nhu cầu thay đổi của động cơ, đảm bảo hiệu suất vận hành tối ưu và tiết kiệm nhiên liệu.

Những loại bộ điều áp có trên xe ô tô

Tùy thuộc vào thiết kế hệ thống nhiên liệu, các dòng xe ô tô hiện nay sử dụng nhiều loại bộ điều áp với nguyên lý hoạt động cơ bản tương tự nhau, nhưng khác biệt về cơ chế điều chỉnh áp suất:

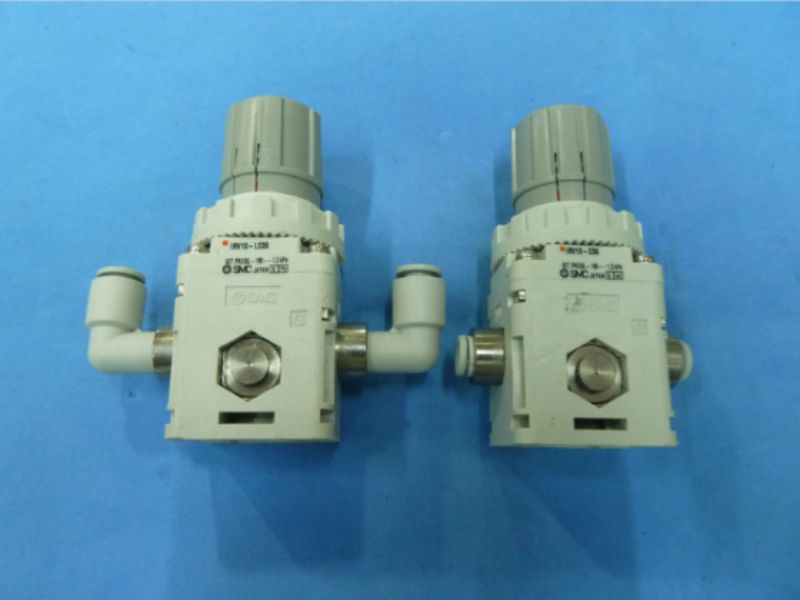

Bộ điều áp chân không

Là loại phổ biến nhất, thường thấy trên các xe đời cũ. Bộ điều áp này sử dụng áp suất chân không từ cổ hút để điều chỉnh áp suất nhiên liệu. Khi tải nhẹ (chân không cao), áp suất nhiên liệu giảm; khi tải nặng (chân không thấp), áp suất tăng.

Bộ điều áp cố định

Duy trì mức áp suất nhiên liệu không đổi, không phụ thuộc vào chân không. Thường dùng trong hệ thống phun xăng trực tiếp (GDI), nơi áp suất nhiên liệu rất cao và được điều khiển điện tử thông qua ECU và cảm biến.

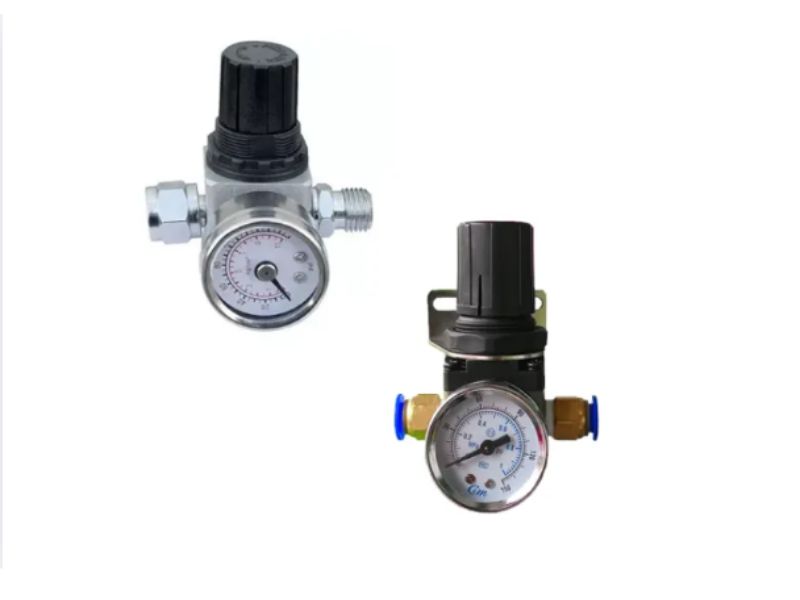

Bộ điều áp có thể điều chỉnh

Cho phép kỹ thuật viên điều chỉnh áp suất nhiên liệu thủ công bằng vít hoặc núm vặn. Loại này được sử dụng trong xe độ hoặc xe thể thao, nơi cần tinh chỉnh nhiên liệu để tối ưu hiệu suất động cơ.

Bộ điều áp tích hợp

Tích hợp trực tiếp trong cụm bơm nhiên liệu hoặc trên đường ống nhiên liệu. Thiết kế này giúp đơn giản hóa hệ thống, giảm số lượng chi tiết và tăng độ tin cậy.

Việc hiểu rõ loại bộ điều áp mà chiếc xe của bạn đang sử dụng sẽ giúp ích rất nhiều trong quá trình chẩn đoán và sửa chữa các vấn đề liên quan đến hệ thống nhiên liệu. Phụ Tùng Đức Anh luôn cập nhật các loại bộ điều áp chính hãng và OEM chất lượng cao, phù hợp với đa dạng các dòng xe trên thị trường. Liên hệ ngay qua Hotline/Zallo: 0979722210 để được tư vấn và hỗ trợ lắp đặt.

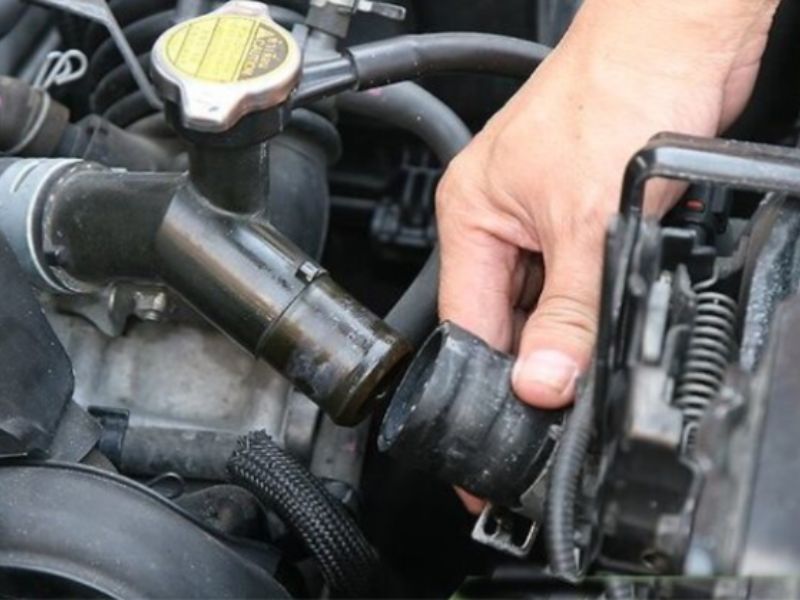

Cách kiểm tra lỗi bộ điều áp ô tô

Khi nghi ngờ bộ điều áp gặp sự cố, bạn có thể áp dụng các phương pháp kiểm tra sau để xác định chính xác nguyên nhân:

Kiểm tra trực quan bên ngoài

• Rò rỉ nhiên liệu: Quan sát khu vực quanh bộ điều áp và ống dẫn. Nếu có mùi xăng, vết ẩm hoặc rỉ xăng, rất có thể bộ điều áp bị rò.
• Tình trạng ống chân không: Đảm bảo ống không bị nứt, gãy hoặc tuột ra khỏi vị trí. Ống hỏng sẽ làm sai lệch tín hiệu áp suất, dẫn đến điều áp sai.
• Hư hỏng vật lý: Kiểm tra bề mặt bộ điều áp xem có gỉ sét, nứt vỡ hoặc ăn mòn không.

Đo áp suất nhiên liệu bằng đồng hồ chuyên dụng

• Kết nối đồng hồ đo: Gắn vào cổng kiểm tra trên đường ống nhiên liệu.
• Kiểm tra khi không tải: Khởi động xe và đo áp suất. So sánh với thông số tiêu chuẩn từ nhà sản xuất.
• Thử tháo ống chân không: Khi tháo ra, áp suất nhiên liệu phải tăng. Nếu không, màng điều áp có thể đã hỏng.
• Theo dõi sau khi tắt máy: Áp suất nhiên liệu không nên tụt nhanh. Nếu giảm đột ngột, bộ điều áp có thể rò bên trong.

Kiểm tra bằng máy quét lỗi OBD-II

• Dùng máy chẩn đoán để kiểm tra mã lỗi hệ thống nhiên liệu.
• Các lỗi áp suất nhiên liệu có thể được ECU ghi nhận nếu bộ điều áp hoạt động không đúng.

Lưu ý: Kiểm tra bộ điều áp yêu cầu thiết bị chuyên dụng và kỹ thuật chính xác. Nếu không có kinh nghiệm, bạn nên đến gara uy tín hoặc liên hệ Phụ Tùng Đức Anh để được hỗ trợ kỹ thuật và tư vấn đúng phụ tùng thay thế.

Những câu hỏi thường gặp về bộ điều áp

Khi nào nên thay bộ điều áp ô tô?

Bạn cần thay bộ điều áp khi gặp các dấu hiệu sau:

• Áp suất nhiên liệu bất thường: Dao động lớn hoặc không giữ được mức tiêu chuẩn.
• Động cơ hoạt động kém ổn định: Xe khó nổ, chết máy, rung giật hoặc hụt hơi khi tăng tốc.
• Tăng tiêu hao nhiên liệu: Áp suất cao gây dư nhiên liệu.
• Khí thải vượt mức: Đốt nhiên liệu không hiệu quả.
• Mùi xăng quanh xe: Có thể do rò rỉ tại bộ điều áp.
• Kết quả kiểm tra kỹ thuật cho thấy bộ điều áp bị lỗi.

Thay kịp thời giúp phục hồi hiệu suất động cơ, tiết kiệm nhiên liệu và đảm bảo an toàn vận hành.

Có thể tự thay bộ điều áp tại nhà không?

Bạn có thể tự thay nếu có kiến thức ô tô cơ bản, đầy đủ dụng cụ và thực hiện đúng quy trình an toàn (ngắt ắc quy, làm việc nơi thông thoáng, tránh lửa). Tuy nhiên, nếu không chắc tay nghề, tốt nhất nên mang xe đến gara uy tín. Việc lắp sai có thể gây rò rỉ nhiên liệu, sai áp suất và ảnh hưởng nghiêm trọng đến vận hành.
Thay bộ điều áp có cần reset ECU không?

Thông thường, không cần reset ECU sau khi thay bộ điều áp. ECU sẽ tự điều chỉnh theo tín hiệu từ cảm biến. Tuy nhiên, nếu xe từng lưu mã lỗi liên quan đến áp suất nhiên liệu, kỹ thuật viên có thể khuyến nghị xóa lỗi và reset ECU để hệ thống hoạt động ổn định hơn.
