Hệ thống treo ô tô là gì? Cấu tạo, công dụng và phân loại

Hệ thống treo là bộ phận giữ vai trò giảm xóc, ổn định và nâng cao độ an toàn cho xe ô tô. Khi tìm hiểu hệ thống treo, nhiều người băn khoăn về cấu tạo, nguyên lý cũng như chi phí bảo dưỡng. Bài viết này sẽ giúp bạn hiểu rõ để chăm sóc xe tốt hơn.

Hệ thống treo là gì?

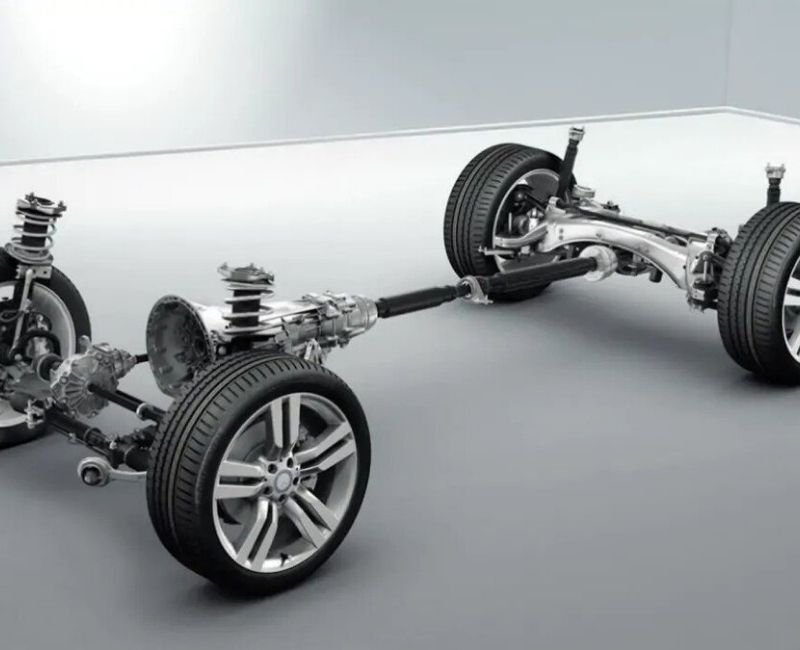

Hệ thống treo ô tô (Automotive Suspension System) là tập hợp các bộ phận liên kết đàn hồi giữa bánh xe và khung gầm/thân xe. Hệ thống này giữ vai trò truyền lực, giảm chấn và duy trì sự ổn định cho xe khi di chuyển.

Công dụng chính của hệ thống treo gồm:

• Chịu tải và nâng đỡ thân xe: Giữ khoảng sáng gầm xe cố định, nâng đỡ toàn bộ khối lượng động cơ, khung vỏ và hành khách.
• Dập tắt dao động từ mặt đường: Triệt tiêu lực tác động từ gờ giảm xóc, ổ gà, giúp khoang cabin êm ái, hạn chế say xe.
• Đảm bảo độ bám đường & điều khiển: Giữ cho lốp xe luôn tiếp xúc tối đa với mặt đường khi phanh, tăng tốc hoặc vào khúc cua gấp.

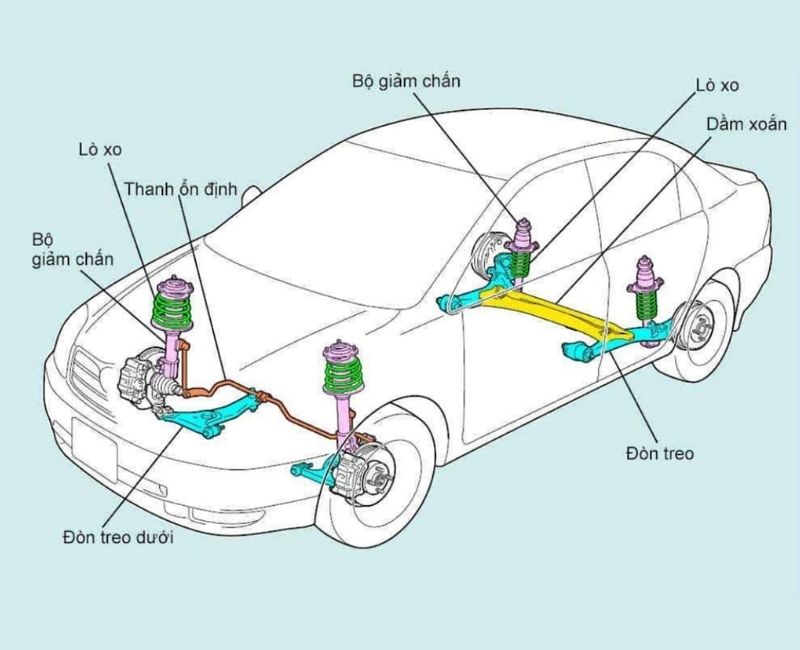

Cấu tạo của hệ thống treo ô tô

Hệ thống treo trên ô tô được thiết kế gồm nhiều bộ phận liên kết với nhau, bố trí tại cả cầu trước và cầu sau, nhằm đảm bảo khả năng giảm chấn và dẫn hướng ổn định.

• Lò xo: Có nhiệm vụ đỡ trọng lượng thân xe và hấp thụ phần lớn lực tác động khi xe đi qua ổ gà, gờ giảm tốc hoặc mặt đường không bằng phẳng. Lò xo còn giúp bánh xe duy trì tiếp xúc với mặt đường và đưa thân xe trở về vị trí cân bằng sau khi bị dao động.
• Bộ giảm chấn: Là chi tiết được bố trí cùng với lò xo, có tác dụng kiểm soát dao động của lò xo và thân xe. Nếu chỉ sử dụng lò xo, xe sẽ bị nảy nhiều lần sau mỗi cú xóc. Bộ giảm chấn giúp dập tắt dao động nhanh hơn, từ đó tăng độ ổn định và sự êm ái.
• Đòn treo dưới: Được bố trí ở hệ thống treo trước, liên kết cụm bánh xe với thân xe thông qua các điểm khớp. Bộ phận này giúp định vị bánh xe theo phương ngang và dọc, đồng thời cho phép bánh xe chuyển động lên xuống khi hệ thống treo làm việc.
• Thanh ổn định: Thanh ổn định nối hệ thống treo hai bên trái và phải của cầu xe. Khi xe vào cua, lực ly tâm làm thân xe có xu hướng nghiêng sang một bên. Thanh ổn định tạo mô-men chống lại chuyển động này, giúp hạn chế độ nghiêng thân xe và tăng độ ổn định khi vào cua.

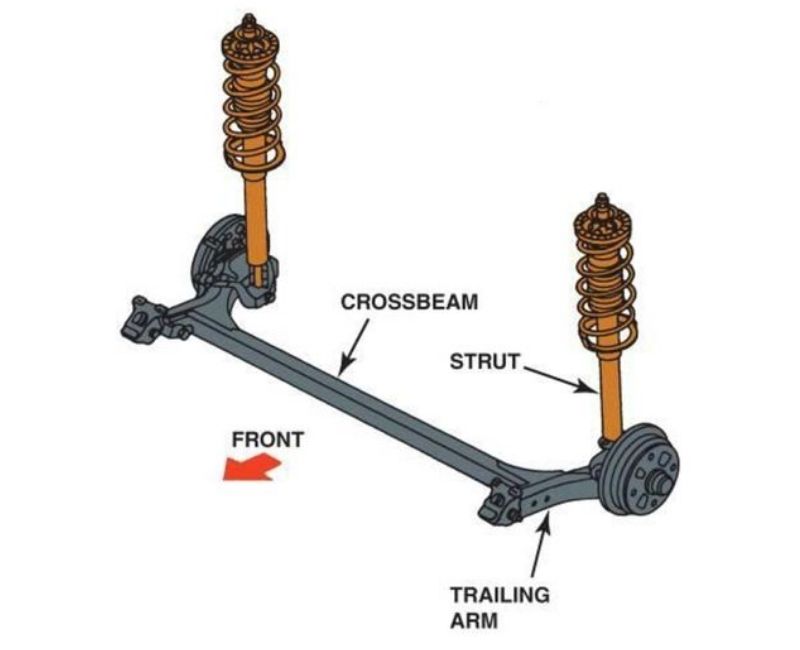

• Dầm xoắn: Dầm xoắn được sử dụng ở hệ thống treo phía sau, liên kết hai bên bánh xe thông qua một kết cấu có khả năng chịu xoắn. Khi một bánh xe phía sau đi qua mặt đường không bằng phẳng, dầm có thể biến dạng xoắn để cho phép hai bánh có mức chuyển động tương đối nhất định.
• Đòn treo phía sau: Nhiệm vụ chính là giữ bánh xe đúng vị trí, đồng thời truyền lực từ bánh xe lên kết cấu thân xe. Khi bánh xe chuyển động theo phương thẳng đứng, đòn treo cho phép hệ thống treo thực hiện chuyển động tương ứng.

5 loại hệ thống treo trên ô tô phổ biến nhất hiện nay

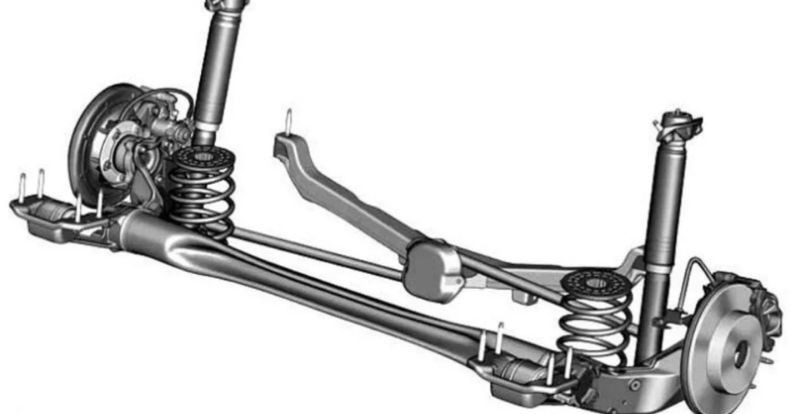

Hệ thống treo phụ thuộc (Rigid Axle Suspension)

Hệ thống treo phụ thuộc sử dụng dầm cầu cứng để liên kết hai bánh xe trên cùng một cầu, vì vậy chuyển động của một bánh xe sẽ ảnh hưởng đến bánh xe còn lại. Khi xe đi qua ổ gà hoặc gờ giảm tốc, cả cụm cầu có thể dao động theo.

Hệ thống thường gồm dầm cầu, nhíp lá hoặc lò xo xoắn, giảm chấn và các thanh liên kết. Ưu điểm của thiết kế này là kết cấu chắc chắn, chịu tải tốt và dễ bảo dưỡng, nhưng độ êm ái và khả năng kiểm soát dao động kém hơn treo độc lập.

Hệ thống treo phụ thuộc thường được sử dụng ở cầu sau của xe bán tải, SUV và xe tải như Ford Ranger, Toyota Hilux, Isuzu D-Max và Toyota Fortuner.

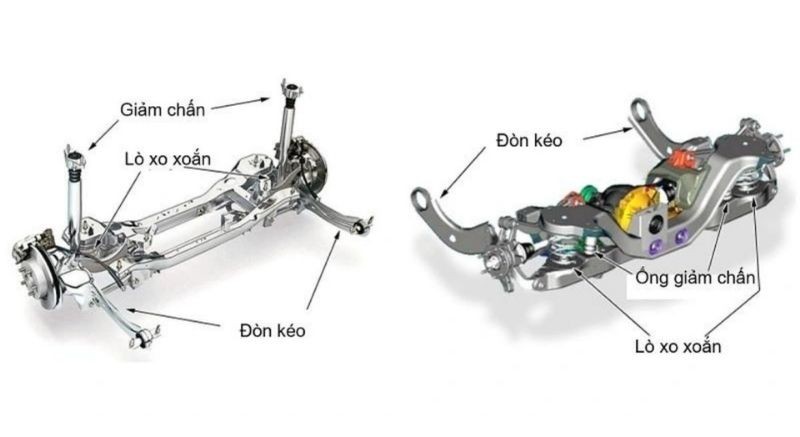

Hệ thống treo độc lập MacPherson

Hệ thống treo độc lập cho phép mỗi bánh xe chuyển động tương đối độc lập, đồng thời sử dụng cụm giảm chấn dạng strut tích hợp với lò xo để định vị bánh xe. Cấu tạo này giúp tiết kiệm đáng kể không gian trong khu vực gầm xe.

Hệ thống thường gồm cụm strut, lò xo, càng A dưới, rotuyn và moay-ơ bánh xe. MacPherson có ưu điểm là kết cấu đơn giản, trọng lượng nhẹ và chi phí sản xuất hợp lý, nhưng khả năng kiểm soát góc bánh xe khi vào cua không tối ưu bằng các hệ thống nhiều liên kết.

MacPherson được sử dụng phổ biến ở cầu trước của xe hạng A, B, C và nhiều mẫu crossover, ngoài ra còn xuất hiện trên một số dòng xe châu Âu tùy thế hệ.

Hệ thống treo độc lập tay đòn kép (Double Wishbone)

Hệ thống treo tay đòn kép sử dụng hai càng treo riêng biệt, thường là càng A trên và càng A dưới, để giữ bánh xe và kiểm soát chuyển động theo phương thẳng đứng. Thiết kế này cho phép kỹ sư kiểm soát chính xác hơn hình học bánh xe.

Hệ thống gồm càng A trên, càng A dưới, rotuyn, lò xo, giảm chấn và các cao su liên kết. Hai càng treo giúp hạn chế thay đổi góc camber khi xe vào cua, từ đó duy trì độ bám đường và mang lại cảm giác lái chính xác hơn.

Hệ thống tay đòn kép thường được sử dụng trên SUV, xe thể thao và các mẫu xe yêu cầu khả năng vận hành cao như Porsche Cayenne, Lexus LX và Mercedes-Benz GLE tùy phiên bản.

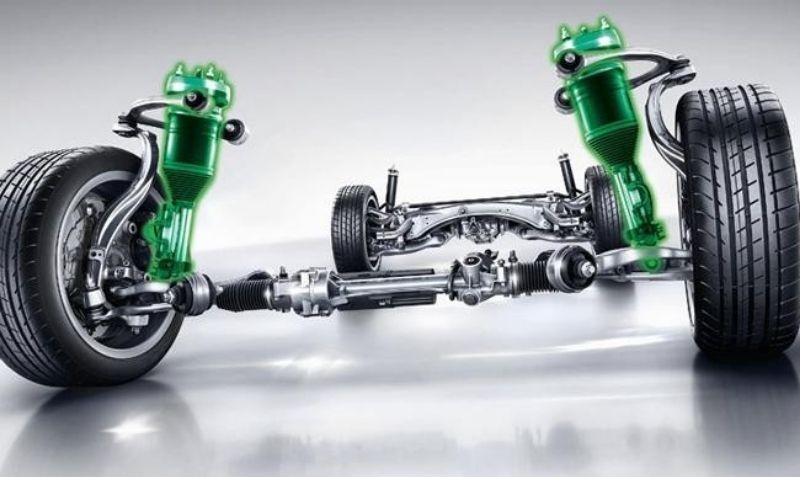

Hệ thống treo khí nén điện tử (Air Suspension)

Hệ thống treo khí nén sử dụng bầu hơi thay thế cho lò xo kim loại, kết hợp với máy nén khí và hệ thống điều khiển điện tử. ECU dựa trên tín hiệu từ cảm biến chiều cao để điều chỉnh lượng khí trong bầu hơi và thay đổi độ cao gầm xe.

Cấu tạo chính gồm bầu hơi, máy nén khí, bình chứa khí, van điều khiển, cảm biến chiều cao, giảm chấn và ECU. Hệ thống mang lại độ êm ái cao, đồng thời có thể tự động nâng hoặc hạ gầm tùy theo tốc độ và chế độ vận hành.

Tuy nhiên, hệ thống có chi phí sửa chữa cao và nhiều bộ phận có thể phát sinh lỗi như bầu hơi, máy nén, van hoặc cảm biến. Treo khí nén thường được trang bị trên Mercedes-Benz S-Class, Maybach, Range Rover, Porsche Panamera và Audi A8 tùy phiên bản.

Hệ thống treo đa liên kết (Multi-link Suspension)

Hệ thống treo đa liên kết sử dụng nhiều tay đòn riêng biệt để kiểm soát vị trí và chuyển động của bánh xe. Tùy thiết kế, mỗi cụm treo có thể sử dụng từ 3 đến 5 thanh liên kết để kiểm soát lực theo nhiều phương khác nhau.

Các bộ phận chính gồm càng treo, thanh liên kết, rotuyn, cao su, lò xo và giảm chấn. Thiết kế này giúp kiểm soát tốt góc đặt bánh xe, tăng độ ổn định khi vào cua và mang lại sự cân bằng giữa độ êm ái với khả năng vận hành.

Nhược điểm của hệ thống là có nhiều chi tiết liên kết nên chi phí kiểm tra và sửa chữa cao hơn. Hệ thống này được sử dụng phổ biến trên các dòng xe cao cấp như Mercedes-Benz C-Class, E-Class, S-Class, BMW 5 Series, BMW 7 Series và Audi A6, A8.

Nguyên lý hoạt động hệ thống treo trên ô tô

Hệ thống treo trên ô tô hoạt động dựa trên sự phối hợp giữa lò xo, giảm chấn và các bộ phận liên kết bánh xe với thân xe. Khi bánh xe đi qua ổ gà, gờ giảm tốc hoặc mặt đường không bằng phẳng, hệ thống treo cho phép bánh xe chuyển động lên xuống để hấp thụ lực tác động và hạn chế truyền rung động lên thân xe.

Lò xo hoặc bầu hơi có nhiệm vụ hấp thụ và tích trữ năng lượng từ các va đập trên mặt đường. Khi bánh xe bị nén lên, lò xo sẽ co lại; sau đó lò xo giãn ra để đưa bánh xe trở về vị trí ban đầu. Quá trình này giúp bánh xe duy trì tiếp xúc với mặt đường và hạn chế lực tác động trực tiếp lên thân xe.

Giảm chấn có nhiệm vụ kiểm soát tốc độ dao động của lò xo sau khi bị nén hoặc giãn. Bộ phận này biến đổi một phần năng lượng dao động thành nhiệt năng, nhờ đó hạn chế hiện tượng xe nhún nhiều lần, lắc ngang hoặc mất ổn định sau khi đi qua đoạn đường xấu.

Các càng treo, rotuyn và thanh liên kết có nhiệm vụ giữ bánh xe đúng vị trí và kiểm soát hướng chuyển động của bánh. Khi xe tăng tốc, phanh hoặc vào cua, các chi tiết này giúp duy trì hình học bánh xe, tăng độ bám đường và hỗ trợ người lái kiểm soát hướng chuyển động của xe.

Dấu hiệu hư hỏng hệ thống treo trên ô tô

Hệ thống treo xuống cấp không chỉ làm giảm độ êm ái mà còn tiềm ẩn nguy cơ mất an toàn khi vận hành. Dưới đây là những dấu hiệu hư hỏng hệ thống treo mà bạn nên lưu ý:

• Xe bị xóc mạnh, rung lắc nhiều hơn: Khi chạy qua gờ giảm tốc hay ổ gà mà xe bị dội mạnh, nảy lên liên tục, chứng tỏ bộ giảm chấn (phuộc) đã yếu, không còn kiểm soát dao động lò xo. Nếu tiếp tục sử dụng, xe dễ mất lái khi phanh gấp hoặc vào cua.

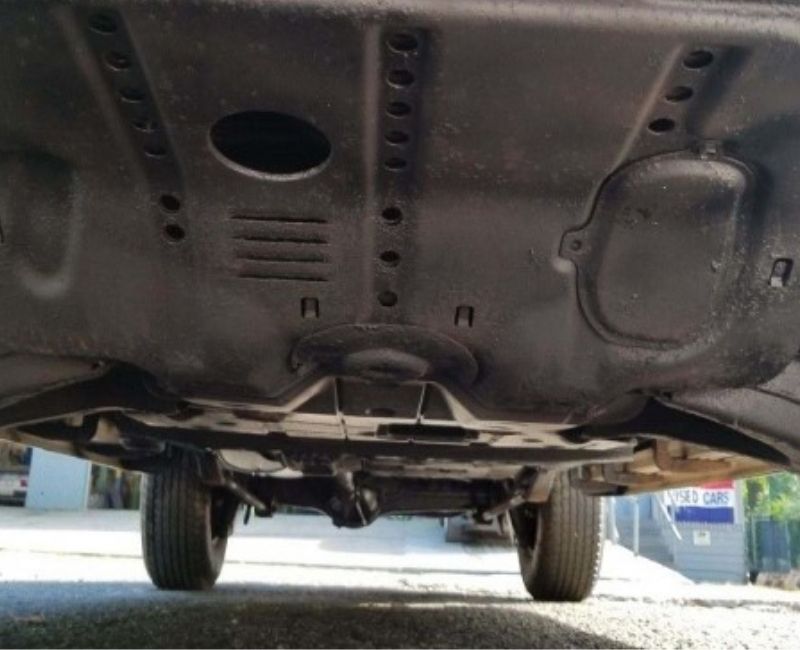

• Một bên xe thấp hơn bất thường: Hiện tượng này thường xảy ra khi lò xo bị gãy, yếu, hoặc túi khí trong hệ thống treo khí nén bị xì. Xe nghiêng về một bên khiến tải trọng phân bố không đều, nhanh làm mòn lốp và gây mất cân bằng.

• Xe bị nghiêng khi vào cua: Nếu xe nghiêng nhiều, lắc mạnh hoặc chao đảo khi đánh lái, có thể thanh ổn định hoặc cao su giảm chấn đã bị lão hóa, hỏng hóc. Tình trạng này làm tăng nguy cơ lật xe khi di chuyển tốc độ cao.
• Xuất hiện tiếng kêu lạ: Bạn có thể nghe thấy tiếng “cộc cộc” hoặc tiếng kim loại va đập khi qua chướng ngại vật, đó là dấu hiệu khớp nối, rotuyn hoặc cao su giảm chấn đã hư hỏng, không còn giữ cố định các chi tiết treo.

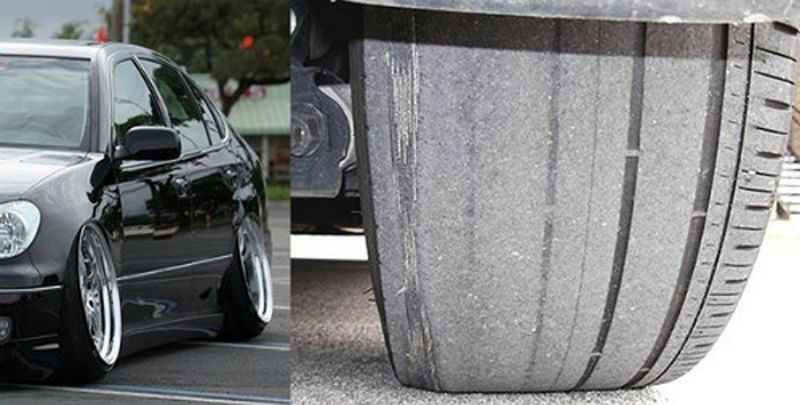

• Lốp xe mòn không đều: Khi hệ thống treo mất khả năng giữ bánh xe vuông góc với mặt đường, lốp sẽ bị mòn lệch, đặc biệt là mòn nhiều ở mép trong hoặc mép ngoài. Điều này ảnh hưởng trực tiếp đến khả năng bám đường và tuổi thọ lốp.

• Mất cảm giác lái: Nếu bạn thấy xe chạy bồng bềnh, tay lái chậm phản hồi hoặc có cảm giác “lỏng” khi đánh lái, rất có thể hệ thống treo đã mòn, không còn liên kết chặt với khung xe.

Quý khách thấy trên xế yêu của mình xuất hiện các dấu hiệu hư hỏng trên hãy liên hệ ngay tới Phụ Tùng Đức Anh qua số 0329925637 để được nhân viên tư vấn nhanh chóng.

Chi phí bảo dưỡng hệ thống treo ô tô

Chi phí bảo dưỡng hệ thống treo ô tô phụ thuộc rất nhiều vào loại xe, loại hệ thống treo cũng như tình trạng hư hỏng cụ thể. Theo kiến thức ô tô, đối với những xe phổ thông sử dụng hệ thống treo phụ thuộc hoặc bán độc lập, chi phí thay thế lò xo hoặc giảm chấn thường dao động từ vài triệu đến khoảng 10 triệu đồng cho mỗi trục.

Đối với các dòng xe cao cấp, đặc biệt là Mercedes trang bị hệ thống treo độc lập hoặc treo khí nén như AIRMATIC, chi phí sửa chữa và thay thế có thể cao hơn, trung bình từ 15–30 triệu đồng cho mỗi cụm giảm chấn, thậm chí có thể lên đến hàng chục triệu đồng nếu phải thay túi khí và cụm điều khiển điện tử.

Bạn nên thực hiện kiểm tra và bảo dưỡng định kỳ cao su giảm chấn, khớp nối, rotuyn… 20.000–30.000 km/lần để đảm bảo xe luôn vận hành an toàn, êm ái và bền bỉ. Để mua phụ tùng Mercedes chất lượng cao, địa chỉ uy tín hãy liên hệ Phụ Tùng Đức Anh qua Zalo/Hotline: 0329925637 để được tư vấn và báo giá chính xác và ưu đãi.
