Xi lanh là gì? Đây là bộ phận quan trọng trong động cơ và hệ thống cơ khí, giúp chuyển đổi năng lượng thành chuyển động. Bài viết này sẽ giúp bạn hiểu rõ cấu tạo, phân loại, ưu nhược điểm của từng loại xi lanh, dấu hiệu hư hỏng và cách sửa chữa hiệu quả.

Xi lanh là gì?

Xi lanh là bộ phận trung tâm trong động cơ đốt trong, nơi diễn ra quá trình nén và cháy nhiên liệu. Bên trong mỗi xi lanh chứa một piston di chuyển lên xuống; khi nhiên liệu cháy, áp suất tăng đẩy piston, từ đó chuyển hóa năng lượng thành chuyển động quay của trục khuỷu và truyền lực ra bánh xe. Đây chính là quá trình tạo ra sức mạnh cần thiết cho xe vận hành.

Dung tích của xi lanh thường được đo bằng thể tích không gian bên trong xi lanh, được tính bằng công thức:

V=π×r2×h

Trong đó:

V là dung tích
r là bán kính của xi lanh
h là chiều cao (hoặc chiều dài) của xi lanh

Cấu tạo và ưu nhược điểm của xi lanh hiện nay

Trong lĩnh vực kiến thức ô tô và cơ khí, xi lanh là bộ phận cực kỳ quan trọng, đóng vai trò chuyển đổi năng lượng thành chuyển động tịnh tiến. Đặc biệt trên các động cơ ô tô, xi lanh quyết định hiệu suất vận hành và tuổi thọ máy móc. Dưới đây là các loại xi lanh phổ biến và cấu tạo chi tiết của từng loại.

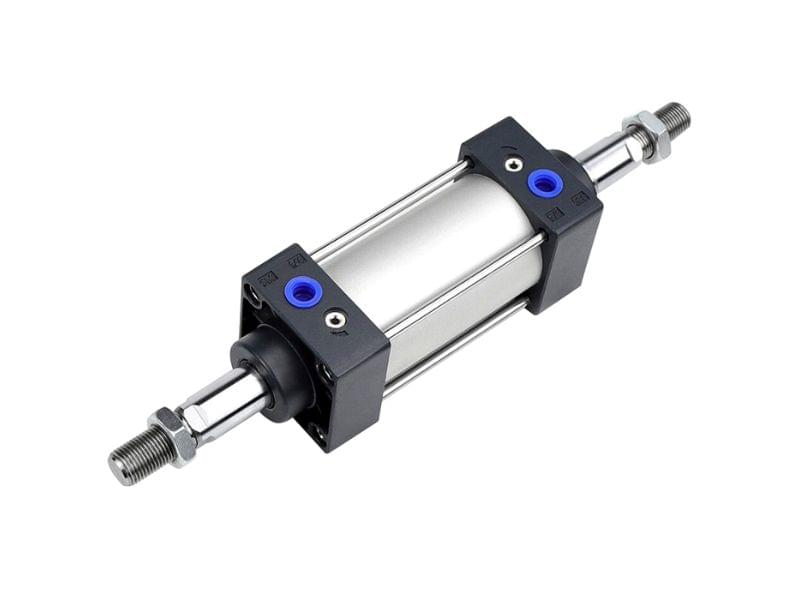

Xi lanh khí nén

Cấu tạo:

Thân xi lanh (Barrel): Thường có dạng hình trụ tròn hoặc vuông, được chế tạo từ nhôm hoặc thép để đảm bảo độ bền và khả năng chịu áp lực cao.
Piston: Bộ phận chuyển động bên trong thân xi lanh, tạo ra lực đẩy nhờ áp suất khí nén. Piston được thiết kế để đảm bảo độ kín và giảm ma sát trong quá trình hoạt động.
Trục piston (Piston rod): Kết nối với piston, truyền lực từ piston ra bên ngoài để thực hiện công việc. Trục piston thường được làm từ thép cứng và có bề mặt mịn để giảm ma sát.
Phớt đệm (Seals): Được đặt ở các vị trí tiếp xúc giữa piston và thân xi lanh, phớt đệm có nhiệm vụ ngăn chặn rò rỉ khí nén và duy trì áp suất bên trong xi lanh.
Đầu bịt (End caps): Gắn ở hai đầu của thân xi lanh, giúp bảo vệ và cố định các bộ phận bên trong.

Ưu điểm:

Hoạt động nhanh, có thể thực hiện số lần chu kỳ lớn trong thời gian ngắn.
An toàn khi sử dụng vì khí nén không gây nguy hiểm như dầu thủy lực.
Dễ dàng lắp đặt và bảo trì.
Có thể làm việc trong môi trường khắc nghiệt như nhiệt độ cao hoặc môi trường dễ cháy nổ.

Nhược điểm:

Lực tạo ra không lớn, phụ thuộc vào áp suất khí nén.
Hiệu suất thấp hơn xi lanh thủy lực do tổn hao khí nén.
Cần hệ thống cung cấp khí nén liên tục, có thể gây tiếng ồn khi hoạt động.

Nguyên lý hoạt động:

Khi khí nén được cấp vào một đầu của xi lanh, áp suất khí sẽ đẩy piston di chuyển, tạo ra chuyển động tịnh tiến. Chuyển động này được truyền qua trục piston để thực hiện các công việc như nâng, hạ, đẩy hoặc kéo trong các hệ thống tự động hóa và máy móc công nghiệp.

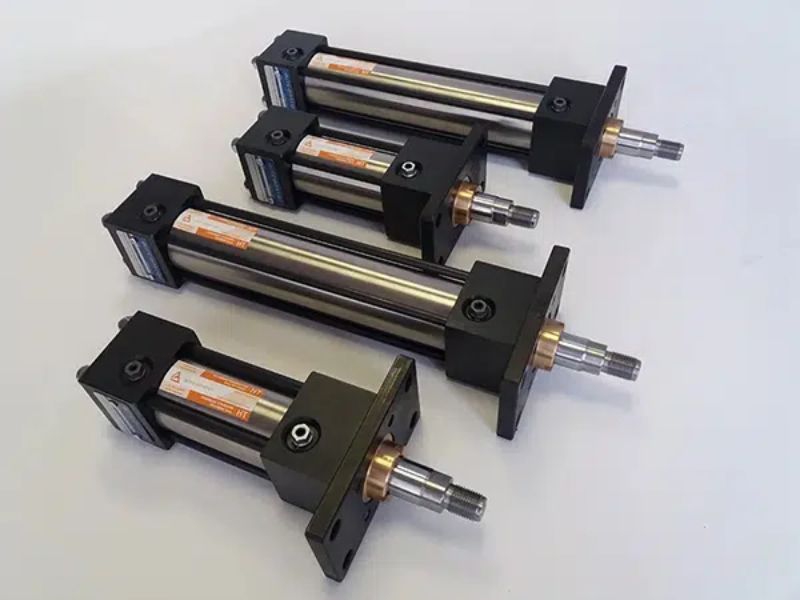

Xi lanh thủy lực

Cấu tạo:

Thân xi lanh: Là ống hình trụ được chế tạo từ thép hoặc gang, có khả năng chịu áp suất cao của chất lỏng thủy lực.
Piston: Chuyển động bên trong thân xi lanh, tạo ra lực đẩy nhờ áp suất của chất lỏng. Piston được trang bị phớt đệm để ngăn chặn rò rỉ dầu.
Trục piston: Kết nối với piston và truyền lực ra bên ngoài. Trục piston thường được mạ crom để tăng độ bền và chống ăn mòn.
Phớt đệm: Ngăn chặn rò rỉ chất lỏng và duy trì áp suất bên trong xi lanh.
Đầu bịt: Đóng kín hai đầu của xi lanh và hỗ trợ dẫn hướng cho trục piston.

Nguyên lý hoạt động:

Xi lanh thủy lực hoạt động dựa trên nguyên lý Pascal, khi chất lỏng (thường là dầu thủy lực) được bơm vào xi lanh, áp suất tạo ra sẽ đẩy piston di chuyển, tạo ra lực lớn để thực hiện các công việc như nâng, hạ, ép hoặc kẹp trong các máy móc công nghiệp và thiết bị xây dựng.

Ưu điểm:

Tạo ra lực lớn, phù hợp với các ứng dụng đòi hỏi tải trọng cao.
Hoạt động ổn định, không bị ảnh hưởng nhiều bởi sự thay đổi tải trọng.
Có độ bền cao, tuổi thọ dài nếu bảo dưỡng đúng cách.

Nhược điểm:

Hệ thống thủy lực cồng kềnh, chiếm nhiều diện tích lắp đặt.
Có nguy cơ rò rỉ dầu gây ảnh hưởng đến môi trường.
Cần bảo trì thường xuyên để đảm bảo hệ thống hoạt động hiệu quả.

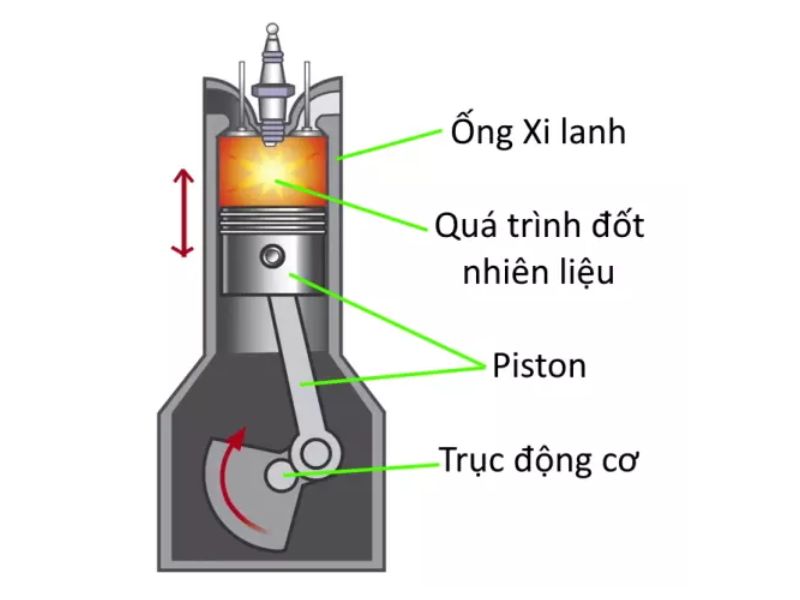

Xi lanh động cơ đốt trong

Cấu tạo:

Thân xi lanh: Là phần chính của động cơ, nơi piston di chuyển lên xuống. Thân xi lanh thường được làm từ hợp kim nhôm hoặc gang để chịu nhiệt và mài mòn.
Piston: Chuyển động lên xuống trong xi lanh, nén hỗn hợp nhiên liệu và không khí, sau đó truyền lực sinh ra từ quá trình đốt cháy đến trục khuỷu.
Xéc măng (Piston rings): Được lắp trên piston, xéc măng có nhiệm vụ ngăn chặn rò rỉ khí nén và dầu bôi trơn giữa piston và thành xi lanh.
Nắp xi lanh (Cylinder head): Đóng kín phía trên của xi lanh, chứa các van nạp và xả, bugi (trong động cơ xăng) hoặc kim phun (trong động cơ diesel).

Nguyên lý hoạt động:

Trong động cơ đốt trong, piston di chuyển lên xuống trong xi lanh qua các chu kỳ hút, nén, nổ và xả. Quá trình đốt cháy nhiên liệu tạo ra áp suất cao, đẩy piston xuống, chuyển đổi năng lượng nhiệt thành cơ năng để quay trục khuỷu và tạo ra công suất cho động cơ.

Ưu điểm:

Là bộ phận chính giúp động cơ hoạt động và tạo ra công suất.
Được thiết kế để chịu nhiệt và áp suất cao.
Độ bền cao, ít cần thay thế trong thời gian dài.

Nhược điểm:

Cần hệ thống bôi trơn và làm mát để duy trì hoạt động ổn định.
Nếu xi lanh bị mài mòn hoặc hỏng hóc, chi phí sửa chữa cao.
Hiệu suất động cơ phụ thuộc vào chất lượng gia công và vật liệu của xi lanh.

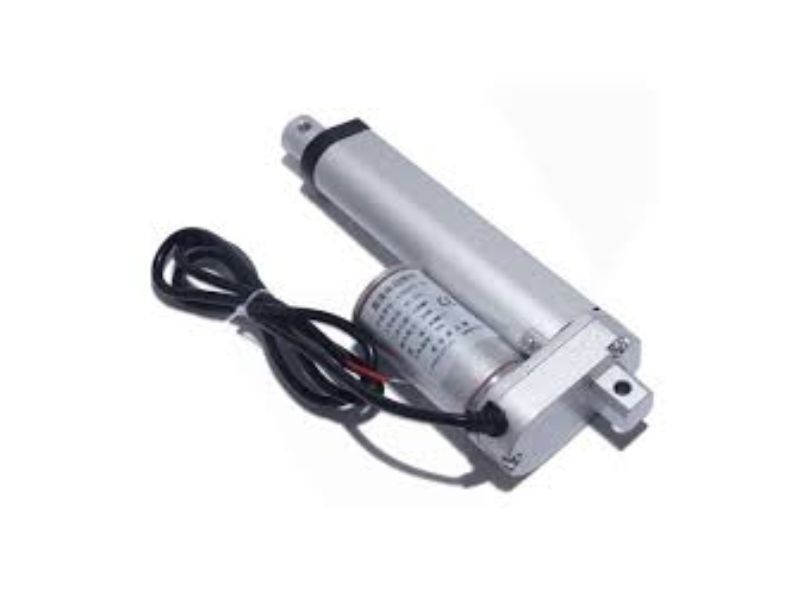

Xi lanh điện

Cấu tạo:

Động cơ điện: Cung cấp năng lượng để điều khiển chuyển động của xi lanh.
Vít me (Lead screw): Khi động cơ quay, vít me sẽ chuyển động xoay thành chuyển động tịnh tiến của đai ốc.
Đai ốc (Nut): Gắn với trục piston, khi đai ốc di chuyển dọc theo vít me sẽ kéo hoặc đẩy trục piston.
Trục piston: Truyền chuyển động tịnh tiến ra bên ngoài để thực hiện công việc.
Bộ điều khiển: Quản lý hoạt động của động cơ điện, cho phép điều chỉnh vị trí và tốc độ của xi lanh.

Nguyên lý hoạt động:

Xi lanh điện chuyển đổi năng lượng điện thành chuyển động tịnh tiến thông qua cơ cấu vít me-đai ốc. Khi động cơ điện quay, vít me sẽ làm cho đai ốc di chuyển, kéo theo trục piston để thực hiện các nhiệm vụ như nâng, hạ, đẩy hoặc kéo trong các hệ thống tự động hóa và robot.

Ưu điểm:

Điều khiển chính xác vị trí và tốc độ di chuyển của piston.
Không cần hệ thống khí nén hoặc dầu thủy lực, giảm nguy cơ rò rỉ và ô nhiễm.
Hiệu suất cao, tiết kiệm năng lượng hơn so với xi lanh khí nén và thủy lực.

Nhược điểm:

Lực tạo ra không lớn bằng xi lanh thủy lực.
Chi phí cao hơn so với các loại xi lanh khác.
Có thể bị ảnh hưởng bởi yếu tố môi trường như độ ẩm hoặc nhiệt độ cao.

Mỗi loại xi lanh có cấu tạo và nguyên lý hoạt động riêng, phù hợp với các ứng dụng và yêu cầu cụ thể trong công nghiệp và đời sống.

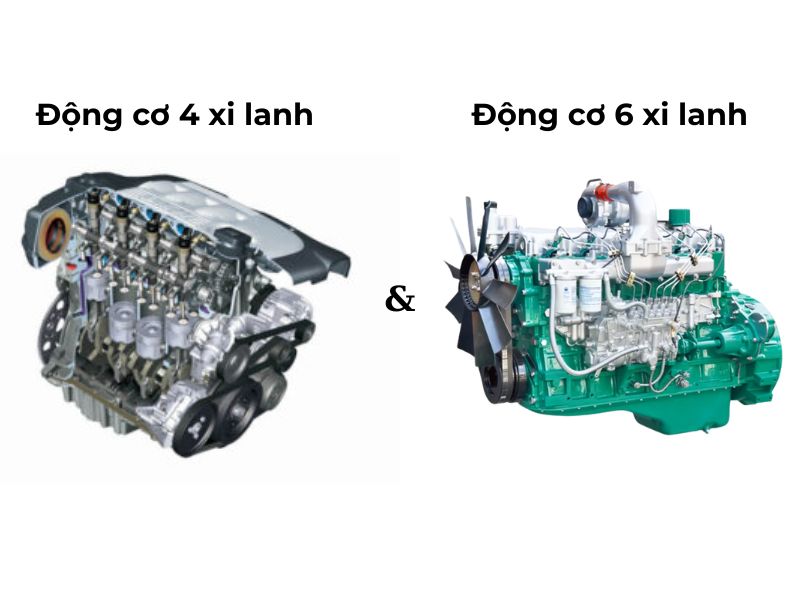

So sánh động cơ 4 xi lanh và 6 xi lanh

Dưới đây là bảng so sánh chi tiết giữa động cơ 4 xi lanh và động cơ 6 xi lanh, giúp bạn dễ dàng thấy sự khác biệt giữa hai loại động cơ này:

Tiêu chí	Động cơ 4 xi lanh	Động cơ 6 xi lanh
Cấu tạo	Gồm 4 xi lanh, thường có dạng thẳng hàng (I4) hoặc boxer (H4)	Gồm 6 xi lanh, phổ biến với dạng thẳng hàng (I6) hoặc hình chữ V (V6)
Kích thước & Trọng lượng	Nhỏ gọn, nhẹ, giúp giảm trọng lượng tổng thể của xe	Lớn hơn, nặng hơn do có thêm hai xi lanh
Công suất	Thường từ 100 – 250 mã lực, phù hợp với xe nhỏ	Thường từ 250 – 400 mã lực, giúp xe tăng tốc tốt hơn
Mô-men xoắn	Thấp hơn, phù hợp với xe di chuyển trong đô thị hoặc đường bằng phẳng	Cao hơn, phù hợp với xe thể thao, xe tải hoặc xe địa hình
Mức tiêu hao nhiên liệu	Tiết kiệm nhiên liệu hơn do có ít xi lanh hơn và trọng lượng xe nhẹ hơn	Tiêu hao nhiên liệu nhiều hơn do cần nhiều nhiên liệu hơn để vận hành các xi lanh bổ sung
Độ êm ái khi vận hành	Động cơ nhỏ hơn nên có thể gây độ rung lớn hơn, đặc biệt ở vòng tua cao	Vận hành êm ái hơn nhờ sự cân bằng tốt giữa các xi lanh
Chi phí bảo dưỡng & sửa chữa	Ít bộ phận hơn nên chi phí sửa chữa và bảo dưỡng thấp hơn	Phức tạp hơn, chi phí sửa chữa cao hơn do có nhiều bộ phận hơn
Khả năng tăng tốc	Chậm hơn do công suất nhỏ, phù hợp với xe di chuyển hàng ngày	Nhanh hơn, phù hợp với xe thể thao hoặc xe có yêu cầu tải trọng lớn
Ứng dụng thực tế	Xe phổ thông, xe đô thị, xe tiết kiệm nhiên liệu như Toyota Corolla, Honda Civic, Mazda 3…	Xe thể thao, SUV, xe tải nhẹ, xe hạng sang như BMW 3-Series, Toyota Land Cruiser, Ford Explorer…

Chọn động cơ 4 xi lanh nếu: Bạn cần một chiếc xe tiết kiệm nhiên liệu, chi phí bảo dưỡng thấp, nhỏ gọn và linh hoạt cho việc di chuyển trong thành phố. Phù hợp với những ai ưu tiên sự thực dụng.

Chọn động cơ 6 xi lanh nếu: Bạn cần một chiếc xe mạnh mẽ hơn, vận hành êm ái, tăng tốc nhanh và phù hợp với địa hình phức tạp. Phù hợp với xe thể thao, SUV hoặc xe tải nhẹ.

Tùy theo nhu cầu sử dụng, bạn có thể lựa chọn loại động cơ phù hợp nhất để tối ưu trải nghiệm lái xe của mình.

Các dấu hiệu cho biết xi lanh bị hỏng và cách sửa chữa

Xi lanh là bộ phận quan trọng trong nhiều hệ thống cơ khí như động cơ đốt trong, phanh, thủy lực và khí nén. Khi xi lanh gặp sự cố, hiệu suất hoạt động của xe hoặc thiết bị sẽ bị ảnh hưởng nghiêm trọng. Dưới đây là những dấu hiệu cảnh báo xi lanh đang bị hỏng:

Giảm công suất hoạt động: Khi xi lanh bị mòn hoặc rò rỉ, áp suất bên trong không đủ, khiến động cơ yếu đi, khó tăng tốc hoặc hệ thống thủy lực, khí nén không hoạt động hiệu quả.
Tiêu hao nhiên liệu hoặc năng lượng tăng cao: Nếu xi lanh không làm việc đúng cách, động cơ hoặc hệ thống liên quan sẽ phải hoạt động nhiều hơn để bù đắp, dẫn đến tiêu hao nhiên liệu, dầu hoặc điện năng nhiều hơn bình thường.
Khó khởi động hoặc mất áp suất: Xi lanh bị hỏng có thể làm động cơ khó nổ, hệ thống thủy lực hoặc khí nén mất áp suất, khiến các thiết bị không thể vận hành trơn tru.
Rò rỉ dầu hoặc khí: Khi xi lanh bị nứt, phớt đệm bị hỏng, có thể xảy ra rò rỉ dầu động cơ, dầu phanh, dầu thủy lực hoặc khí nén, gây mất áp suất và làm giảm hiệu suất hoạt động.
Khói xả bất thường: Nếu xi lanh trong động cơ bị hỏng, có thể xuất hiện khói xanh (cháy dầu), khói trắng (hơi nước) hoặc khói đen (nhiên liệu cháy không hoàn toàn).
Tiếng ồn bất thường: Nếu có tiếng gõ, tiếng rít hoặc tiếng lạch cạch phát ra từ khu vực xi lanh, có thể do piston, trục piston hoặc van bị mòn hoặc lỏng.
Chuyển động giật cục hoặc không đều: Trong hệ thống thủy lực và khí nén, nếu xi lanh bị mòn hoặc rò rỉ, chuyển động có thể bị giật, rung hoặc không mượt mà.
Hệ thống mất hiệu suất hoặc không hoạt động: Khi xi lanh bị hỏng hoàn toàn, động cơ có thể mất công suất, hệ thống phanh bị mất lực hoặc xi lanh thủy lực/khí nén không tạo đủ lực để vận hành.

Lưu ý: Nếu xe bạn có bất kỳ dấu hiệu nào ở trên, hãy đến ngay một cơ sở sửa chữa uy tín để kiểm tra và thay thế kịp thời. Phụ Tùng Đức Anh là nơi uy tín để có thể gửi gắm xe của bạn, chúng tôi chuyên cung cấp các loại xi lanh động cơ, xi lanh phanh, xi lanh thủy lực và khí nén đảm bảo chất lượng cao với giá thành hợp lý. Liên hệ ngay để được tư vấn và hỗ trợ sửa chữa tốt nhất qua số điện thoại: 0979 722 210.

Qua bài viết này, bạn đã hiểu rõ xi lanh là gì, cấu tạo, phân loại và nguyên lý hoạt động của chúng trong các hệ thống cơ khí. Việc nhận biết sớm các dấu hiệu hư hỏng sẽ giúp bạn bảo trì kịp thời, tránh những hư hại nghiêm trọng và tiết kiệm chi phí sửa chữa. Nếu xe hoặc hệ thống của bạn gặp vấn đề, hãy kiểm tra ngay để đảm bảo hiệu suất hoạt động tốt nhất.
